Муфта-кросс МКО-П3/А-20SC

Артикул: 0003134
Москва: Под заказПетербург: Под заказ
3 700 Р

Макс. кол-во сварных соединений 48
Кол-во адаптеров SC 20
Кол-во вводов:
- до 16 мм/транзит 3/1
- до 3,5 мм 16

Количество сварок до48
Кол-во кассет в комплекте1
Ёмкость кассеты48
Количество вводов/выводов3/16
Условия прокладкиПодвешивание
Способ герметизации выводовМеханический
ПроизводительССД

Описание

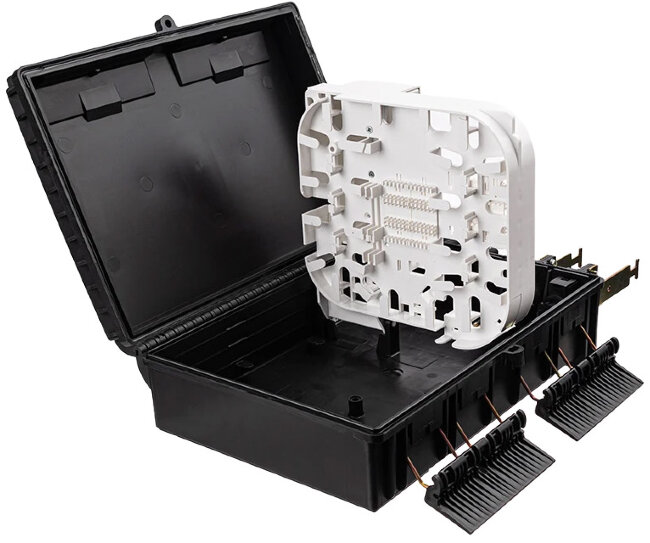

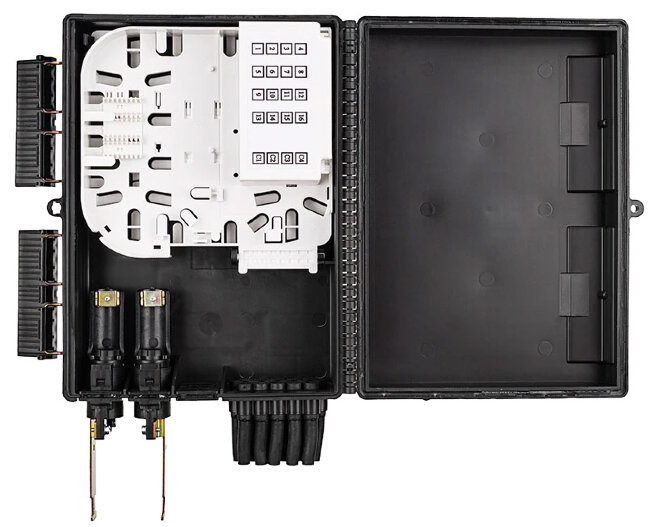

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

Оптические кабели вводятся и фиксируются в оригинальных узлах ввода.

Конструкция узлов ввода полностью разборная, что позволяет смонтировать его на неразрезанной петле транзитного кабеля.

Герметизация вводимых ОК в узлах ввода предусмотрена по наружным оболочкам при помощи эластичных прокладок.

Существуют два вида узлов ввода, для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм.

ШОС герметизируются в разрезных эластичных пробках.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525);
• установку до 20-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 16 ШОС диаметром 2…3 мм.

Установка муфты на стене или опоре выполняется с применением «Кронштейна для подвески МКО-П3».

Кронштейн для подвески МКО-П3 в комплектацию муфты не входит и приобретается отдельно.

Характеристики
Макс. кол-во сварных соединений 48
Кол-во адаптеров SC 20
Кол-во вводов:
- до 16 мм/транзит 3/1
- до 3,5 мм 16
Герметизация корпуса Эластомер
Герметизация вводов Эластомер
Защищенность IP65
Температура эксплуатации, ºС от -40 до +65
Габаритные размеры:
- длина, мм 330
- ширина, мм 245
- высота, мм 108
Масса, кг 1,9

Комплектация
Корпус 1 шт.
Узел ввода ОК 6…12 мм 2 шт.
Заглушка кабельного ввода 1 шт.
Уплотнительная вставка для дроп-кабеля с заглушкой 16 шт.

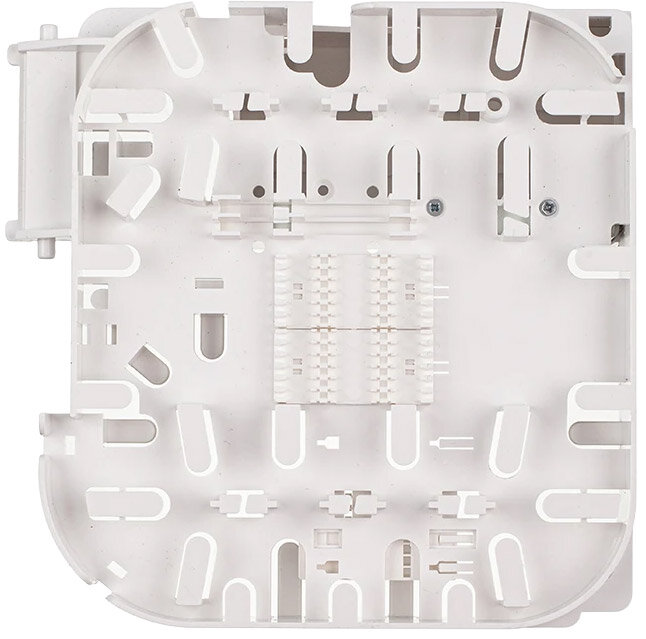

Ложемент Л12-4525 4 шт.
КДЗС 4525 20 шт.
Стяжки, маркеры 1 компл.
Пинцет для укладки КДЗС 1 шт.
