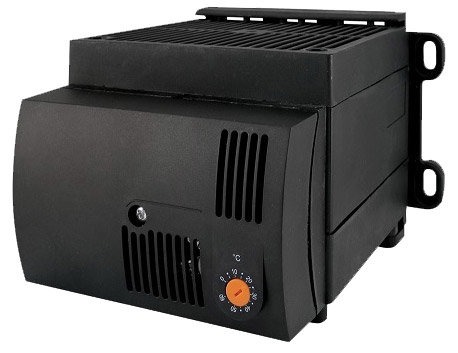

Обогреватель с встроенным вентилятором и термостатом TDM
Система контроля микроклимата в шкафах. Обогреватели TDM
Описание
Назначение
Быстрый нагрев и поддержание температуры воздуха в объеме электрощита.
Поддержание температуры воздуха, а также для предотвращения образования
конденсата и, как следствие, коррозии металлических элементов электрощита.
Регулирование температуры воздуха при помощи встроенного термостата.
Защита от перегрева свыше 135 °C при помощи термовыключателя (время
восстановления работоспособности 10 мин, при этом температура на корпусе
радиатора должна быть ниже 85 °C).
Применение
Обогрев электрических шкафов, корпусов, боксов.
Материалы
Радиатор выполнен из алюминия.
Конструкция
Обогреватель представляет собой вентилятор и нагревательный элемент, размещенные
в защитном корпусе.
На торцевой части под крышкой установлены термостат и клеммная колодка для
подключения обогревателя к сети. Нагревательный элемент представляет собой
позистор (терморезистор с положительным температурным коэффициентом),
электрическое сопротивление которого, а, следовательно, и потребляемая мощность,
зависит от температуры поверхности (чем выше температура позистора, тем меньше
потребляемая мощность).
Преимущества
● Обратная связь «сопротивление –
потребляемая мощность» не допускает перегрева элементов конструкции, обеспечивая
этим полную пожарную безопасность, а также препятствует возникновению каких–либо
окислительных процессов (сжигание кислорода, образование СО, выделение
специфических запахов горения частиц пыли), которые нередко присутствуют на
поверхности высокотемпературных ТЭНов.
●
Пластмассовый корпус обеспечивает двойную изоляцию и служит в качестве защиты от
касания горячей поверхности.
●
Срок непрерывной работы нагревателей составляет не менее 20 000 часов без
изменений электронных характеристик (точка переключения, сопротивление).
●
Температурное защитное выключение для защиты от перегрева при отказе
вентилятора, автоматический повторный запуск.
●
Установка на стандартную DIN-рейку 35 мм, резьбовое соединение (М6).
Технические характеристики | ||||
Наименование параметра | Значение | |||
Типоисполнение обогревателя | ОШВт-800 | ОШВт-900 | ОШВт-1000 | ОШВт-1200 |
Номинальное напряжение, В | 230 | |||
Мощность нагрева, Вт | 800 | 900 | 1000 | 1200 |
Максимальный пусковой ток, А | 8,5 | 10 | 11 | 13 |
Нагревательный элемент | позистор РТС (терморезистор с положительным температурным коэффициентом) | |||
Ориентация в пространстве | горизонтальная, крепление к монтажной панели, воздушный поток вверх | |||
Диапазон рабочих температур °С | от -45 до +70 | |||
Степень защиты | IP20 | |||
Соответствие стандартам | ГОСТ Р 52161.2.40-2008 | |||
Материал радиатора | алюминий | |||
Клеммы подключения | винтовые, двухполюсный зажим, провод сечением до 2,5 мм2, крепежный винт с разгрузкой от усилий натяжения, max закручивающий момент 0,8 Нм, цвет проводника: красный (фазный), синий (нейтраль) | |||
Крепление устройства | DIN-рейка 35 мм, резьбовое соединение (М6) | |||
Диапазон регулировки уставки термостата, °С | от 0 до +60 | |||
Характеристика осевого вентилятора, м3/ч | 160 |
