ОСД-2*4А-6 (6кН) (8 волокон)

Купить ОСД-2*4А-6 (6кН) (8 волокон)

Москва: В наличии
Петербург: Под заказ
35,30 Р
31,77 Р

Описание:









Распродажа смотанного в бухты кабеля.

Маркировка ОСД- * А-8, где * - количество модулей помноженное на количество волокон.

Пример ОСД- 1*4А-8, где в 1 модуле 4 волокна. Вместо остальных модулей закладываются кордели.


Оптические кабели марки ОСД предназначены для подвески на опорах воздушных линий связи.

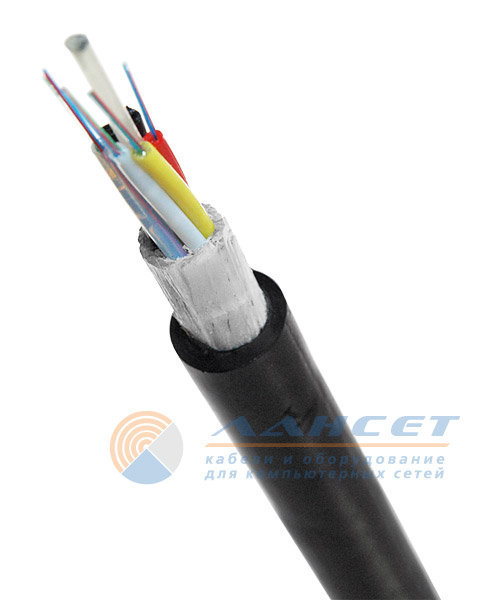

Кабели содержат центральный силовой элемент (ЦСЭ) из стеклопластика (Д), вокруг ЦСЭ скручены оптические модули с волокнами и кордели. Поверх ЦСЭ обмотаны водоблокирующие нити.

* Междумодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента.

На сердечник наложена внутренняя оболочка из полиэтилена (ПЭ). Допускается изготовление кабеля без внутренней оболочки с периферийным силовым элементом из стеклонити.

На оболочку методом обмотки наложен периферийный силовой элемент (ПСЭ) из арамидных нитий или стеклонитей.

На ПСЭ наложена наружняя оболочка из ПЭ.
Кабели предназначены для эксплуатации в диапазоне температур от минус 60 °С до 70 °С.
Допустимое растягивающее усилие от 3,5 до 45 кН.
Допустимое раздавливающее усилие не менее 0,5 кН/см
Количество оптических волокон в кабеле - от 2 до 288.

схема

Рекомендуемое расстояние между опорами крепления кабеля определяется по формуле:

L= F(kH)*10+10 (в метрах)

Количество волокон

Диаметр кабеля, мм

Масса 1 км кабеля

Периферийный силовой элемент - арамидные нити

Растягивающее усилие, кН

3,5 6 8 10 12 15 20 25 3,5 6 8 10 12 15 20 25

ОСД

от 2 до 24 12,1 12,7 13,3 102 109 112 115 121 126 136 142
от 26 до 48 13,2 13,8 14,4 121 128 131 133 141 146 155 161

от 50 до 64

14,7 15,3 15,9 162 168 171 174 180 186 194 201
Периферийный силовой элемент - стеклонити
Растягивающее усилие, кН
3,5 6 8 10 3,5 6 8 10
ОСД

от 2 до 24

11,5 11,5 104 112 118 122

от26 до 48

12,9 12,9 123 132 136 141
от50 до 96 14,5 14,5 163 172 177 182
