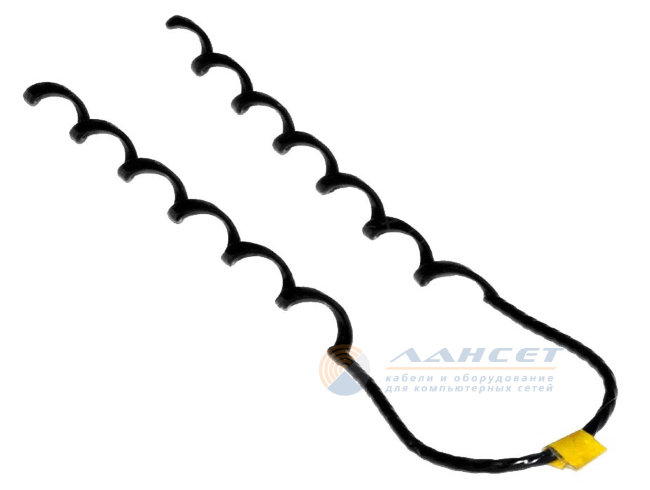

Вязка спиральная изолированная гладкая ВС 35/50.2
Емкость зажима, мм | 7,4-9 |
Протектор | нет |
Коуш | нет |
Описание
Вязка спиральная ВС35, ВС70, ВС120 предназначена для крепления к штыревым и
опорным изоляторам опор ВЛ 6 - 20 кВ защищенных проводов марки CИП-3 (SAX).
Вязки изготовлены из оцинкованной пружинной проволоки и имеют стойкое полимерное
покрытие, обеспечивающее необходимую заделку проводов. Не разрушаются во время
всего срока службы, удобны в монтаже, имеют цветовую маркировку.
Спецификация
Вязка ВС 35
Сечение зажимаемого провода:
Минимальное, мм²: 35 (Ø 7,4 мм)
Максимальное, мм²: 50(Ø 9 мм)

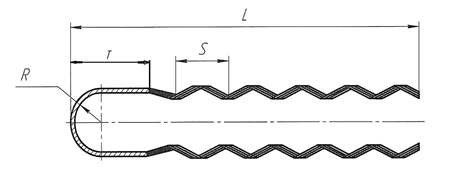

Длина готовой вязки, мм L 460-475
Длина средней части вязки мм, Т 134±5,0
Длина стержня навивки, мм 10±0,5
Радиус изгиба мм, R 45±2,0
Цвет маркировки вязки Желтый
Шаг навивки мм S 53±3,0

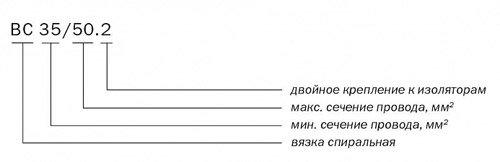

Расшифровка маркировки
