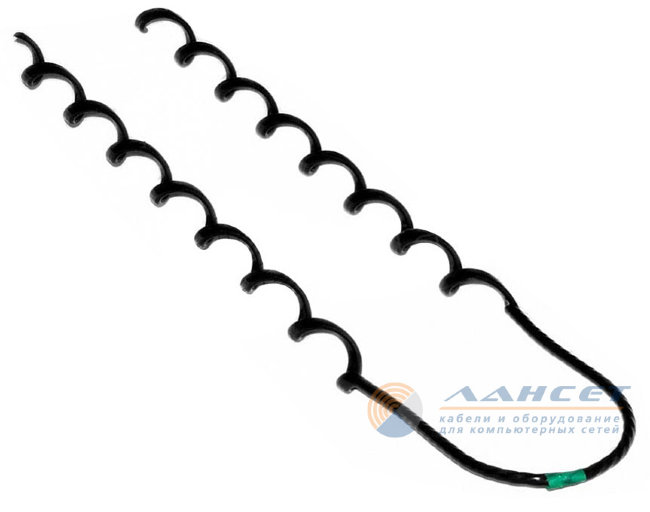

Вязка спиральная изолированная гладкая ВС 70/95.2
Емкость зажима, мм | 10,7-12,6 |
Протектор | нет |
Коуш | нет |
Описание
Вязка спиральная ВС35, ВС70, ВС120 предназначена для крепления к штыревым и
опорным изоляторам опор ВЛ 6 - 20 кВ защищенных проводов марки CИП-3 (SAX).
Вязки изготовлены из оцинкованной пружинной проволоки и имеют стойкое полимерное
покрытие, обеспечивающее необходимую заделку проводов. Не разрушаются во время
всего срока службы, удобны в монтаже, имеют цветовую маркировку.
Спецификация
Вязка ВС 70
Сечение зажимаемого провода:
Минимальное, мм²: 70 (Ø 10,7 мм)
Максимальное, мм²: 95 (Ø 12,6 мм)

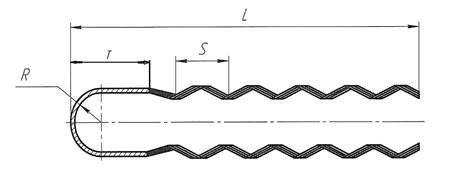

Длина готовой вязки, мм L 480-575
Длина средней части вязки мм, Т 138±5,0
Длина стержня навивки, мм 12±0,5
Радиус изгиба мм, R 45±2,0
Шаг навивки мм S 57±3,0
Цвет маркировки вязки Зелёный
Расшифровка маркировки
