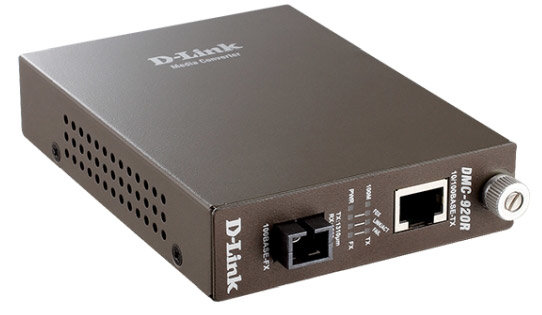

Медиаконвертер D-link DMC-920R
Имеет встроенный оптический передатчик.
| Скорость передачи данных | 10/100 Мбит/с |
| Количество и тип волокон | 1 SM |
| Разъем | SC |
| Дальность до | 20 км |
| Длина волны | TX1310нм, RX1550нм |
| Наличие LFP | Нет |
| Бренд | D-link |
Описание
Медиаконвертеры DMC-920T и DMC-920R (работают в паре) преобразуют сигнал
стандарта 10/100Base-TX Fast Ethernet по витой паре в сигнал стандарта
100Base-FX Fast Ethernet по одномодовому оптическому кабелю, что позволяет
увеличить расстояние соединения (до 20 км) между двумя устройствами. Данные
медиаконвертеры оснащены одним портом с разъемом RJ-45 для витой пары и одним
оптическим портом с разъемом SC.
Медиаконвертеры DMC-920T и DMC-920R обеспечивают прием и передачу данных по
одному волокну, используя две разные длины волн. Данные медиаконвертеры
используются в паре. На одной стороне медиаконвертер использует одну длину волны
для передачи и вторую длину волны для приема данных. На другой стороне второй
медиаконвертер работает наоборот.
Медиаконвертеры DMC-920T и DMC-920R оснащены прочным металлическим корпусом и
индикаторами состояния. Устройства могут использоваться автономно или
устанавливаться в шасси. При установке в шасси необходимо снять металлический
корпус и установить плату в слот шасси. Вместо индивидуального адаптера в этом
случае будет использоваться блок питания шасси. При установке в шасси
медиаконвертеры поддерживают функцию горячей замены.
DMC-920T и DMC-920R поддерживают функции LLCF (Link Loss Carry Forward) и LLR (Link
Loss Return) для оптического порта. При установке DMC-920T и DMC-920R в шасси
DMC-1000, специальный модуль управления шасси (DMC-1002) позволяет отслеживать
состояние канала связи, режим работы, скорость передачи и значения счетчиков
принятых и переданных пакетов данных через SNMP.
Характеристики
| Аппаратное обеспечение | |
| Интерфейсы | • Порт 10/100Base-TX • Порт 100Base-FX с разъемом SC |
| Индикаторы | • PWR • LINK/ACT • FDX • FAIL • 100M (для порта на витой паре) |
| Переключатели | • Дуплексный режим оптического порта • Режим работы медного порта (Фиксированный/Автосогласование) • Скорость медного порта • Дуплексный режим медного порта • LLR • LLCF |
| Сетевые кабели | • 10Base-T: 2-парный категории 3/4/5/5e,
неэкранированная витая пара (до 100 м) • 10/100Base-TX: 2-парный категории 5/5e, неэкранированная витая пара (до 100 м) • 100Base-FX: одномодовый оптический кабель 9/125 мкм с разъемом SC (до 20 км) |
| Разъем питания | • Разъем для подключения адаптера питания |
| Функционал | |
| Стандарты и функции | • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3u 100Base-FX • Управление потоком IEEE 802.3x • Автоматическое определение MDI/MDIX |
| Дуплексный режим | • Полудуплекс / Полный дуплекс |
| Скорость передачи данных | • Ethernet: 10 Мбит/с (полудуплекс) / 20 Мбит/с (полный
дуплекс) • Fast Ethernet: 100 Мбит/с (полудуплекс) / 200 Мбит/с (полный дуплекс) |
| Функции медиаконвертера | • Преобразование среды передачи данных из 10/100Base-TX
в 100Base-FX • Передача на полной скорости канала • Возможность использования в качестве отдельного устройства или при установке в шасси • Горячая замена при установке в шасси • Функция LLR (Link Loss Return) • Функция LLCF (Link Loss Carry Forward) |
| Метод коммутации | • Store-and-forward |
| Jumbo-фрейм | • 1 600 байт |
| Управление | • Через шасси DMC-1000 с установленным модулем управления DMC-1002 |
| Физические параметры | |
| Размеры (Д x Ш x В) | • 88 x 120 x 25 мм |
| Вес | • 0,305 кг |
| Условия эксплуатации | |
| Питание | • Адаптер питания - Выход: 5 В / 1 А |
| Максимальная потребляемая мощность | • 2 Вт |
| MTBF (часы) | • 553 940 |
| Длина волны | • Tx: 1310 нм, Rx: 1550 нм |
| Длина поддерживаемого оптического кабеля | • До 20 км |
| Температура | • Рабочая: от 0 до 40 °C • Хранения: от -25 до 70 °C |
| Влажность | • От 10% до 90% без конденсата |
| Комплект поставки | • Медиаконвертер DMC-920R • Адаптер питания • Эксплуатационная документация • Гарантийный талон |
| Прочее | |
| EMI | • FCC Class A • CE Class A • VCCI Class A |
