Витая пара с тросом
Вита́я па́ра с тросом для внешней прокладки представляет собой одну или
несколько пар изолированных медных проводников, скрученных между собой, покрытых
общей оболочкой из полиэтилена, стойкого к внешней агрессивной среде и
ультрафиолету. Имеет вынесенный силовой элемент из стального троса встроенный в
общую конструкцию кабеля и позволяющий прокладывать витую пару воздушным путем
между
опорами при помощи специальных
поддерживающих
и
натяжных зажимов.
Диаметр проводника принято исчислять в AWG — Американская система калибров
проводов, чем меньше AWG - тем больше диаметр проводника. Изначально
конструктивно правильный диаметр 24AWG – около 0,51мм., что соответствует витой
паре категории 5 - до 100 MHz, и 5Е – свыше 100MHz. Диаметр 25AWG – около
0,45мм, диаметр 26AWG – около 0,4мм.
Для кабелей стандартов 10BASE-T и 100Base-TX Ethernet требуется две пары
проводников. Для кабелей стандарта 1000BASE-T Ethernet требуется четыре пары
проводников. Кабели Cat 5 и Cat 5e обычно используют проводники AWG 24 — 26.
Свивание проводников производится с целью повышения степени связи между собой
проводников одной пары и последующего уменьшения электромагнитных помех от
внешних источников, а также взаимных наводок при передаче сигналов. Для снижения
связи отдельных пар кабеля в кабелях UTP категории 5 и выше провода пары
свиваются с различным шагом. Витая пара — один из компонентов современных
структурированных кабельных систем.
Кабель подключается к сетевым устройствам при помощи разъёма 8P8C (RJ45).
Обжим разъема производится специальными
обжимными инструментами.
Витая пара отличается также защитой от внешних электромагнитных помех:

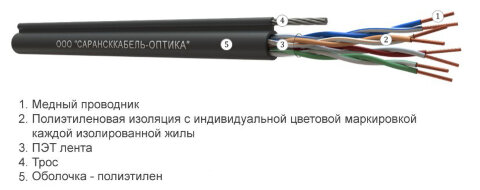

Неэкранированная витая пара (UTP — Unshielded twisted pair) — без защитного
экрана;

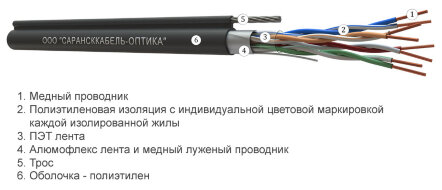

Фольгированная витая пара (FTP — Foiled twisted pair) – с защитным экраном из
фольги.
