Cabeus UTP-4P-Cat.5e-SOLID-LSZH-GY-LIGHT-100 Кабель витая пара UTP (U/UTP),
категория 5e, 4 пары 0,48мм (24 AWG), одножильный, LSZH нг(А)-HF, серый, (100 м), код 9996c-5
Четырехпарный кабель категории 5e на основе витой пары предназначен для
использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель
выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри
зданий. Диаметр проводников составляет 0,48 мм (24 AWG). Внешняя оболочка
выполнена из не распространяющего горение LSZH-компаунда, не выделяющего
ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке
кабеля нанесены метровые метки длины кабеля.

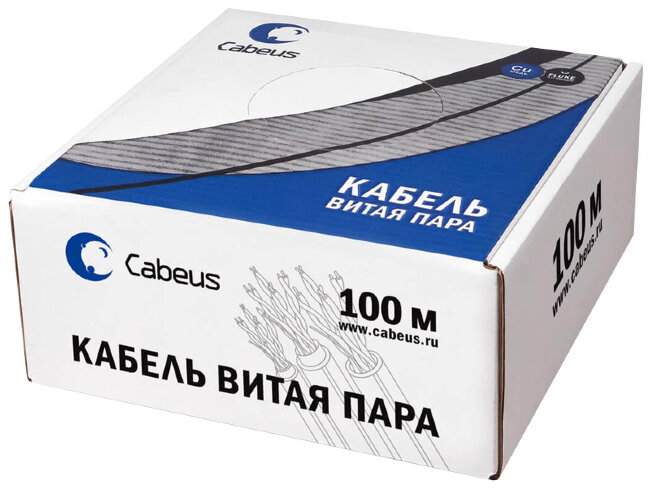

Кабель поставляется в картонной коробке «easy-pull box».
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25,
ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
| Основные параметры |
| Параметр |
Значение |
| Напряжение до |
145 В |
| Категория |
5e |
| Число пар |
4 |
| Тип |
U/UTP |
| Диаметр проводника |
0,48 ± 0,005мм (24 AWG) |
| Проводник (жила) |
одножильный, электротехническая медь |
| Материал оболочки кабеля |
LSZH нг(А)-HF |
| Цвет |
серый |
| Применение |
внутренняя прокладка |
| Масса |
3 ± 0,5кг |
| Упаковка |
картонная коробка |
| Длина кабеля |
100м |
| Технические параметры |
| Категория |
5e |
|
| Тип |
U/UTP |
|
| Соответствие стандартам |
ISO/IEC 11801, TIA/EIA-568, EN 50173, ГОСТ Р 54429 |
|
| Применение |
внутренняя прокладка |
|
| Проводник |
Материал |
одножильный, электротехническая медь |
| Диаметр |
0,48 ± 0,005 мм (24 AWG) |
| Изоляция проводника |
Материал |
полиэтилен высокой плотности (HDPE) |
| Диаметр проводника по изоляции |
0,88 ± 0,05 мм |
| Оболочка кабеля |
Материал |
LSZH нг(А)-HF |
| Толщина |
0,50 ± 0,05мм |
| Диаметр кабеля |
4,8 ± 0,4 мм |
| Цвет |
серый |
| Параметры кабеля |
Упаковка |
картонная коробка |
| Длина |
100 ± 1,5м |
| Допустимое растягивающие усилие |
не более 110Н |
| Допустимый радиус изгиба |
не менее 8 Ø |
| Допустимая температура хранения |
от -20 до +60 |
| Допустимая температура эксплуатации |
от -20 до +60 |
| Допустимая температура монтажа |
от 0 до +50 |
| Частотные характеристики |
| Частота, МГц |
RL, дБ |
IL, дБ/100м |
NEXT, дБ |
PS NEXT, дБ |
ELFEXT, дБ |
PS ELFEXT, дБ |
| 1,00 |
20,0 |
2,00 |
65,3 |
62,3 |
63,8 |
60,8 |
| 4,0 |
23,0 |
4,0 |
56,3 |
53,3 |
51,7 |
48,7 |
| 8,0 |
24,5 |
5,8 |
51,8 |
48,8 |
45,7 |
42,7 |
| 10,0 |
25,0 |
6,5 |
50,3 |
47,3 |
43,8 |
40,8 |
| 16,0 |
25,0 |
8,2 |
47,3 |
44,3 |
39,7 |
36,7 |
| 20,0 |
25,0 |
9,3 |
45,8 |
42,8 |
37,7 |
34,7 |
| 25,0 |
24,3 |
10,4 |
44,3 |
41,3 |
35,8 |
32,8 |
| 31,25 |
23,6 |
11,7 |
42,9 |
39,9 |
33,9 |
30,9 |
| 62,5 |
21,5 |
17,0 |
38,4 |
35,4 |
27,8 |
24,8 |
| 100,0 |
20,1 |
22,0 |
35,3 |
32,3 |
23,8 |
20,8 |
