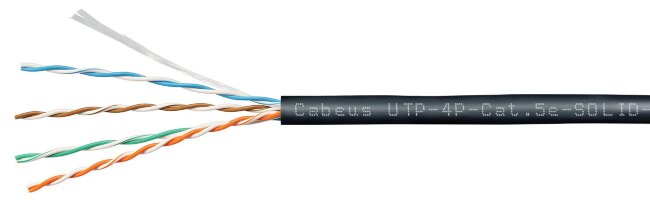

Cabeus UTP-4P-Cat.5e-SOLID-OUT-PE-UV-100 Кабель витая пара
UTP (U/UTP), категория 5e, 4 пары (24 AWG), одножильный, для внешней прокладки,
PE-UV (100 м), код. 11246c-5
FLUKE
TEST
Особенности
• Проводник – использование только первичной электротехнической меди (влияет на
показатели затухание/ сопротивление)
• Изоляция проводника – высокоскоростной полиэтилен
• Оболочка кабеля – качественные ПВХ/LSZH/LTx полимеры
• Соответствие ГОСТ 54429 и ТР ТС 004/2011
• Пожарная сертификация – ГОСТ 31565 на групповую прокладку нг(А), LS/HF/LTx
• Непрерывный контроль основных параметров кабеля при изготовлении на тестовом
оборудовании AESA/Fluke
• Исключение использования вторичного сырья на любом этапе производства кабеля
| Основные параметры |
| Параметр |
Значение |
| Напряжение не более |
50 В |
| Категория |
5e |
| Число пар |
4 |
| Тип |
U/UTP |
| Диаметр проводника |
0,50 ± 0,01мм (24 AWG) |
| Проводник (жила) |
одножильный, электротехническая медь |
| Материал оболочки кабеля |
полиэтилен (PE) |
| Цвет |
чёрный |
| Применение |
внешняя прокладка |
| Масса |
3 ± 0,5кг |

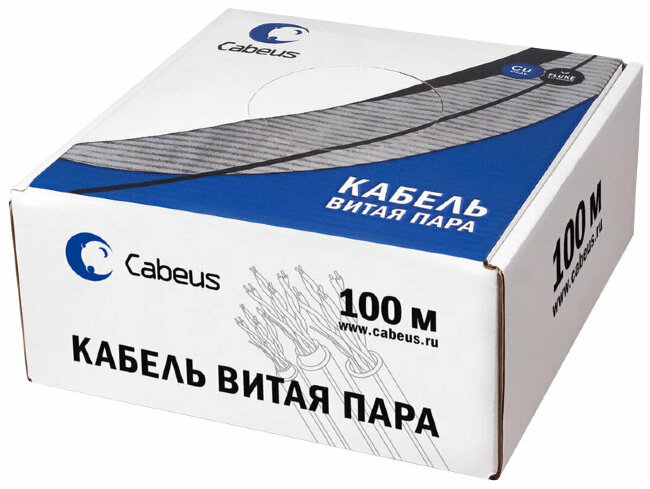

| Упаковка |
картонная коробка |
| Длина кабеля |
100м |
Назначение
Четырехпарный кабель категории 5e на основе витой пары предназначен для
использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель
выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки вне
зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка
выполнена из полиэтилена, стойкого к ультрафиолету. На внешней оболочке кабеля
нанесены метровые метки длины кабеля.
Кабель обладает отличными характеристиками при разумной цене, что делает его
оптимальным вариантом для построения сетей в проектах. Кабель поставляется на
фанерном барабане.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25,
ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
| Технические параметры |
| Категория |
5e |
|
| Тип |
U/UTP |
|
| Соответствие стандартам |
ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 |
|
| Применение |
внутренняя/внешняя прокладка |
|
| Проводник |
Материал |
одножильный, электротехническая медь |
| Диаметр |
0,50 ± 0,01 мм (24 AWG) |
| Изоляция проводника |
Материал |
полиэтилен высокой плотности (HDPE) |
| Диаметр проводника по изоляции |
0,88 ± 0,01 мм |
| Оболочка кабеля |
Материал |
полиэтилен (PE) |
| Толщина |
0,50 ± 0,05мм |
| Диаметр кабеля |
5,0 ± 0,4 мм |
| Цвет |
чёрный |
| Параметры кабеля |
Упаковка |
картонная коробка |
| Длина |
100 ± 1,5м |
| Допустимое растягивающие усилие |
не более 110Н |
| Допустимый радиус изгиба |
не менее 8 Ø |
| Допустимая температура хранения |
от -60 до +75 |
| Допустимая температура эксплуатации |
от -60 до +75 |
| Допустимая температура монтажа |
от -20 до +50 |
| Электрические характеристики |
Волновое сопротивление |
100 ± 15Ом |
| Разброс задержки распространения (1~100 МГц) |
≤20 нс/100 м |
| Омическая асимметрия |
≤5% |
| Напряжение |
не более 50 В |
| Частотные характеристики |
| Частота, МГц |
RL, дБ |
IL, дБ/100м |
NEXT, дБ |
PS NEXT, дБ |
ELFEXT, дБ |
PS ELFEXT, дБ |
| 1,00 |
20,0 |
2,00 |
65,3 |
62,3 |
63,8 |
60,8 |
| 4,0 |
23,0 |
4,0 |
56,3 |
53,3 |
51,7 |
48,7 |
| 8,0 |
24,5 |
5,8 |
51,8 |
48,8 |
45,7 |
42,7 |
| 10,0 |
25,0 |
6,5 |
50,3 |
47,3 |
43,8 |
40,8 |
| 16,0 |
25,0 |
8,2 |
47,3 |
44,3 |
39,7 |
36,7 |
| 20,0 |
25,0 |
9,3 |
45,8 |
42,8 |
37,7 |
34,7 |
| 25,0 |
24,3 |
10,4 |
44,3 |
41,3 |
35,8 |
32,8 |
| 31,25 |
23,6 |
11,7 |
42,9 |
39,9 |
33,9 |
30,9 |
| 62,5 |
21,5 |
17,0 |
38,4 |
35,4 |
27,8 |
24,8 |
| 100,0 |
20,1 |
22,0 |
35,3 |
32,3 |
23,8 |
20,8 |
