COVLINE Micro ADSS 5.8, 4 волокна G.657A1 круглый 1.8 kN, 1.0mm FRP, стеклонити, 2000 м

Хит продаж!
Артикул: 0007200
Москва:
В наличии
Петербург: Под заказ
38 130 Р

Цена за катушку 2000м с НДС.

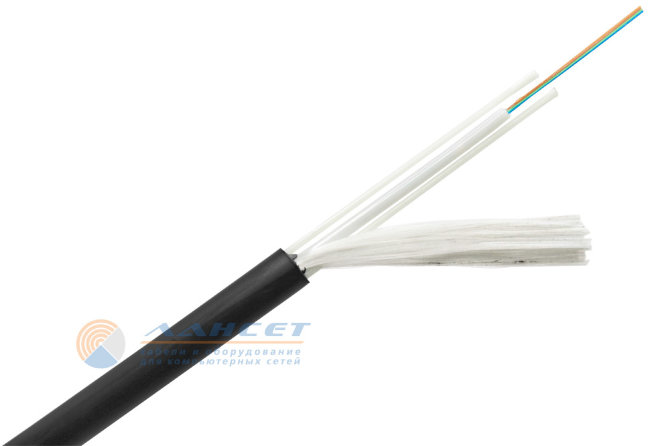

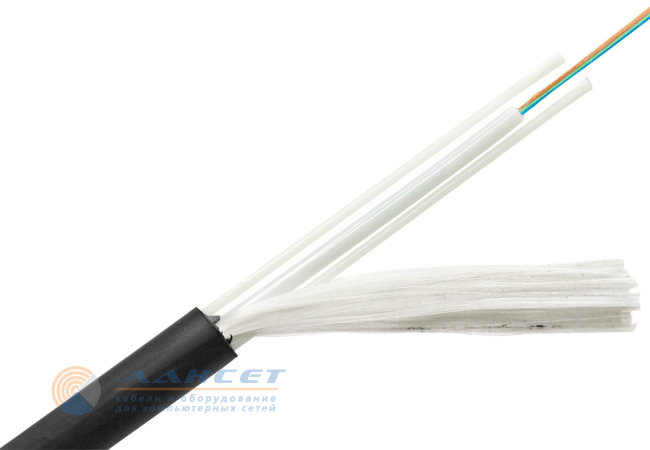

Оптический кабель абонентский, уличный с бронёй из стекловолокна и дополнительными стеклопластиковыми прутками 1,0мм.
Растягивающее усилие 1,8кН. Одномодовые волокна.

Количество волокон4
Растягивающее усилие, кН1,8
Длина кабеля в упак., м2000
Тип оболочкиПНД
ПрокладкаПодвешивание
КонструкцияЦентральная трубка
Тип брониСтеклонити
Тип сечения кабеляКруглый
ДиэлектрикДа
ПроизводительCOVLINE

Описание

Оптический кабель самонесущий диэлектрический с круглым сечением COVLINE Micro ADSS G.657A1


Описание кабеля

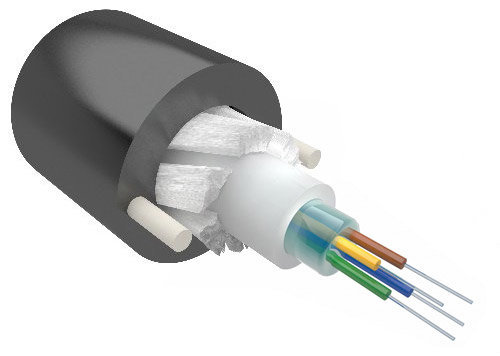

Кабель представляет собой полностью диэлектрическую конструкцию и может содержать от одного до двенадцати оптических волокон которые соответствуют  G657A1 или другим типам волокна. Волокна расположены в
оптическом модуле(полимерной трубке). Для защиты волокон от химического воздействия свободное пространство
внутри оптического модуля заполнено гидрофобным гелем. Для дополнительной защиты модуль покрыт слоем стекловолокна. Сопротивление продольному растяжению кабеля осуществляют два стеклопластиковых стержня (FRP) диаметром 1,0 мм. Внешняя оболочка изготовлена из плотного полиэтилена (ПНД).

Особенности

• Адаптирован для уличной горизонтальной и вертикальной прокладки (vertical distribution).
• Подходит для подключения к коммуникационному оборудованию.
• Используется как для локальных, тик и междугородних сетей связи.
• Хорошие механические и экологические характеристики.
• Защита от УФ-излучения соответствует требованиям соответствующих стандартов.
• Механические характеристики соответствуют требованиям соответствующих стандартов.
• Мягкий, гибкий, простой в укладке и соединении, а также с большой пропускной способностью передачи данных.

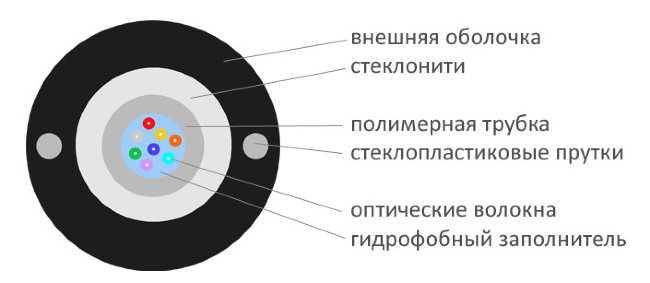

Конструкция кабеля
Количество волокон 1-12
Тип волокна G657A1
Броня Стекловолокно
Силовые элементы Стеклопруток FRP 2*1,0мм
Диаметр модуля (трубки) 2,0 ± 0,2 мм (полимерная)
Материал оболочки Плотный полиэтилен (ПНД)
Внешний диаметр кабеля 5,8 ± 0,2 мм
Вес кабеля 38 кг ± 5кг

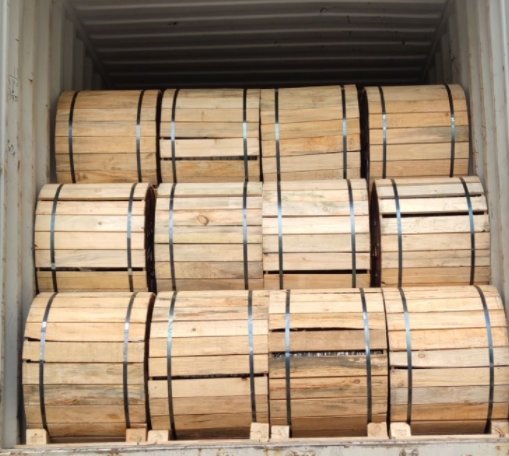

Тара фанерная катушка Ø 0,55 м, ширина 0,44 м, вес 5кг



Стандартный цвет волокон

Цвет отдельных волокон должен соответствовать таблице ниже:
Наружная оболочка черная.


Всего волокон в модуле до 12 1 2 3 4 5 6
Синий Оранжевый Зелёный Коричневый Серый Белый
7 8 9 10 11 12
Красный Чёрный Жёлтый Фиолетовый Розовый Голубой




Характеристики волокна
Тип волокна Ед. изм. SM
G657A
1
Длина волны nm 1310/1550
Затухание дБ/км ≤3.5/0.21
Рассеивание 1310 нм Ps/(nm*km) ≤18
1550 нм Ps/(nm*km) ≤22
Длина волны с нулевой дисперсией nm 1312±10
Наклон нулевой дисперсии ps/(nm²×Km) ≤0.090
Максимальное значение PMD для отдельного волокна [ps/√km] ≤0.2
PMD Design Link Value ps/(nm²×Km) ≤0.08
Длина волны отсечки волокна λ nm ≧1180,≤133
0
Длина волны отсечки кабеля λc nm ...
MFD 1310 нм um 9.0±0.4
1550 нм um 10.1±0.5
Шаг (среднее двунаправленное
измерение)
dB ≤0.05
Irregularities over fiber length and point discontinui dB ≤0.05
Разностный коэффициент обратного рассеяния dB/km ≤0.03
Равномерность затухания dB/km ≤0.01
Cladding diamet um 124.8±0.1
Cladding non-circularity % ≤0.7
Coating diameter  um 242±7
Coating/chaffinch concentrically error um ≤12.0
Coating non circularity % ≤6.0
Core/cladding concentricity um ≤0.5
Curl(radius) um ≥4




Характеристики окружающей среды волокна G657A (1310 нм, 1500 нм, &1625 нм)
Температурная зависимость
Наведенное затухание при
-60℃ to +85℃ ≤0.05 [db/Km]
Циклическое изменение температуры и влажности
Наведенное затухание при
-10℃ to +85℃,
98% относительной влажности
≤0.05 [db/Km]
Зависимость от насыщения водой
Индуцированное затухание при
23 ℃ в течение 30 дней ≤0.05 [db/Km]
Зависимость от влажного тепла
Наведенное затухание при
85℃ и 85% относительной влажности ≤0.05 [db/Km]
на 30 дней
Сухое тепловое старение при 85℃ ≤0.05 [db/Km]
Механические характеристики
Контрольный тест off line ≧9.0 [N]
    ≧1.0 [%]
    ≧100 [kpsi]
Затухание, вызванное макроизгибом
100 витков вокруг оправки диаметром 50 мм.
10 витков вокруг оправки диаметром 30 мм. 1550nm ≤0.1 [dB]
10 витков вокруг оправки диаметром 30 мм. 1625nm ≤0.3 [dB]
1 виток вокруг оправки диаметром 20 мм. 1550nm ≤0.1 [dB]
1 виток вокруг оправки диаметром 20 мм. 1625nm ≤0.5 [dB]
Усилие полосы покрытия типичное среднее значение для 1.7 [N]
пиковая сила   ≧1.3
≤8.9
[N]
Параметр восприимчивости к коррозии при динамическом напряжении и (типичный) ≧20


Кабель сертифицирован по:
1) ISO9002
2) SGS, ROHS
3) ULE329066
4) REACH

Кабель изготовлен в Китае
