ИК/Д2-Т-А4-3.0 (4 волокна) круглый
Оптический кабель абонентский, уличный, подвесной с круглым сечением от 1-х до 24-х волокон, одномод.
| Количество волокон | 4 |
| Растягивающее усилие, кН | 3 |
| Тип оболочки | ПНД |
| Прокладка | Подвешивание |
| Конструкция | Центральная трубка |
| Тип сечения кабеля | Круглый |
| Диэлектрик | Да |
| Производитель | Интегра Кабель |
Описание
ИК/Д2-Т (круглый) применяется в волоконно-оптических системах передачи в сети
связи общего пользования, в технологических сетях связи и сетях связи
специального назначения в случае их присоединения к сети связи общего
пользования для подвески на опорах линий связи, контактной сети, линий
электропередачи и автоблокировки электрофицированных железных дорог, между
зданиями и сооружениями.
| Характеристики | |
| Количество оптических волокон в кабеле | до 24 |
| Стандарт оптического волокна | ITU-T G.652.D |
| Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм | 0.22/0.36 |
| Максимально допустимая растягивающая нагрузка системы «кабель-зажим» | 3 кН |
| Максимально допустимая растягивающая нагрузка кабеля | 3 кН |
| Максимально допустимая монтажная нагрузка | 0.6 кН |
| Диаметр | 6,2 мм |
| Минимальный радиус изгиба | 15 диаметров кабеля |
| Масса кабеля | 35 кг/км |
| Устойчивость к раздавливающей нагрузке | 0.3 кН/см |
| Стойкость к удару | 5 Дж |
| Эксплуатация | от -60 до +70 °C |
| Монтаж | от -30 до +50 °C |

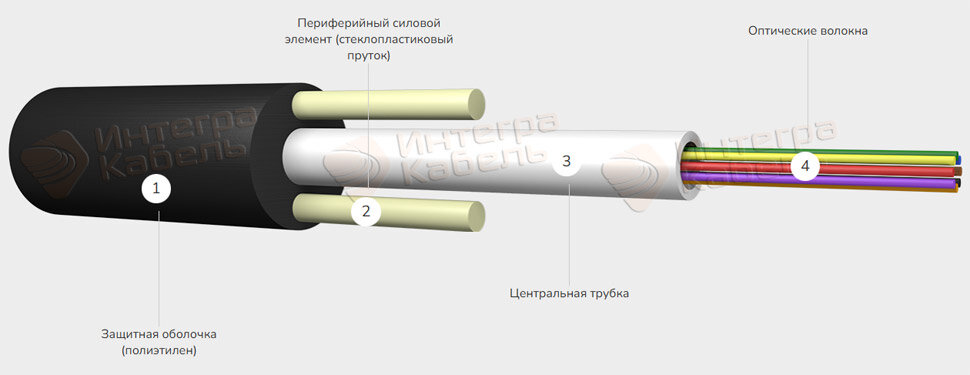

Маркообразование
На примере ИК/Д2-Т-А8-1.0:
• ИК — волоконно-оптический кабель наружной прокладки «Интегра Кабель»
• /Д2 — подвесной кабель с двумя периферийными силовыми элементами
(стеклопластиковые прутки)
• Т — центральная полимерная трубка
• А8 — 8 одномодовых оптических волокон, соответствующих рекомендации ITU-T
G.652.D, G.657.A
• 3.0 — максимально допустимая растягивающая нагрузка, кН
Декларация о соответствии ИК/Д
Завод изготовитель Интегра Кабель
