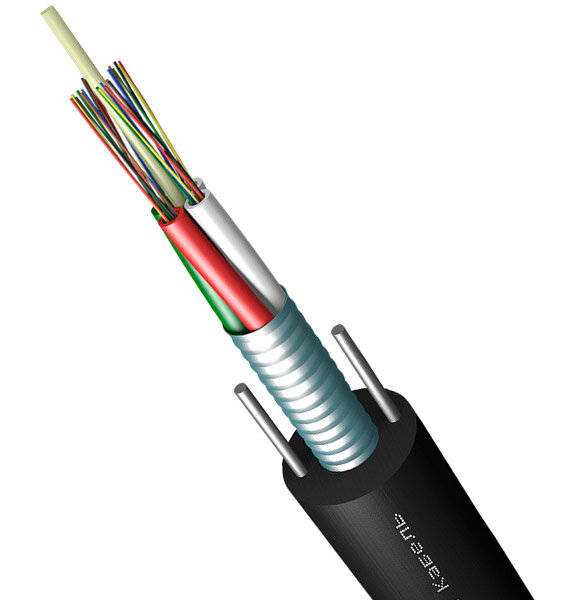

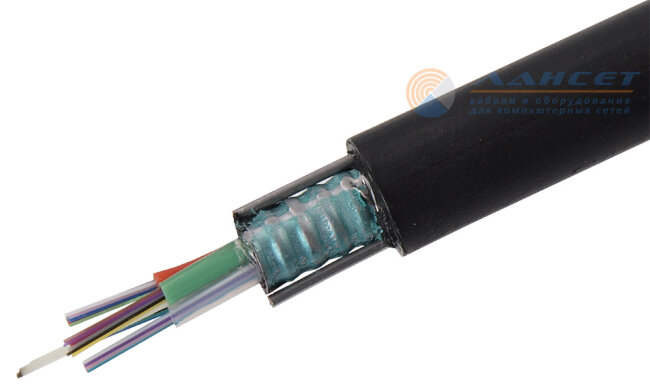

ИКСЛН-М8П-А64-2,7 (2,7кН) (64 волокна)
Кабель в канализацию с повивом полимерных трубок, бронированный стальной гофрированной ламинированной лентой. Наружная оболочка кабеля в негорючем исполнении для одиночной прокладки. Количество волокон от 4 до 192-х волокон, одномод.
Количество волокон | 64 |
Растягивающее усилие, кН | 2,7 |
Тип оболочки | ПНД Н |
Прокладка | Канализация/Трубы |
Конструкция | Модульная |
Тип брони | Стальная лента |
Тип сечения кабеля | Круглый |
Производитель | Интегра Кабель |
Описание
ИКСЛ-М - оптический кабель в канализацию

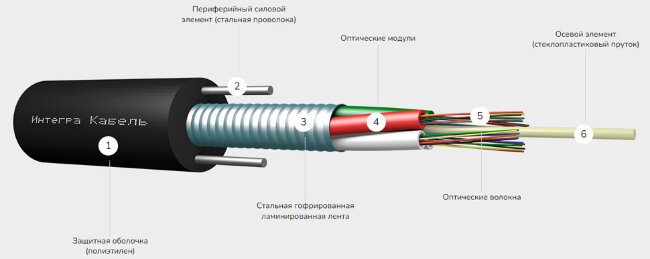

Кабель в канализацию с повивом полимерных трубок, бронированный стальной
гофрированной ламинированной лентой.
В кабеле используется стандартное одномодовое волокно с легированной германием
кварцевой сердцевиной (8-10 мкм) и оболочкой из чистого кварца (125 мкм)
производства АО "Оптиковолоконные Системы" г.Саранск.
Волокно обладает низким "пиком воды" и полностью соответствует рекомендациям
ITU-T G.652.D.
Применяется в волоконно-оптических системах передачи в сети связи общего
пользования, в технологических сетях связи и сетях связи специального назначения
в случае их присоединения к сети связи общего пользования для прокладки в
грунтах 1-3 групп, в том числе, зараженных грызунами, а также в кабельной
канализации, трубах, по мостам и эстакадам, для прокладки в асфальтовом и
бетонном покрытии дорог.
Характеристики | |
Количество оптических волокон в кабеле | до 192 |
Количество элементов сердечника | 4, 6, 8, 9, 12 |
Количество оптических волокон в модуле | до 24 |
Максимально допустимая растягивающая нагрузка | 1.7 — 2.7 кН |
Допустимая статическая растягивающая нагрузка | от 1.0 кН |
Диаметр | от 8.1 мм |
Минимальный радиус изгиба | 20 диаметров кабеля |
Масса кабеля | от 76.3 кг/км |
Устойчивость к раздавливающей нагрузке | 0.4 кН/см |
Стойкость к удару | 10 Дж |
Электрическое сопротивление изоляции | 2000 МОм*км |
Эксплуатация | от -50 до +70 °C |
Монтаж в горючем исполнении | от -30 до +50 °C |
Монтаж в негорючем исполнении | от -10 до +50 °C |
Маркообразование
На примере ИКСЛН-М4П-А48-2.7:
• ИК - волоконно-оптический кабель наружной прокладки «Интегра Кабель»
• С - бронированный стальной гофрированной ламинированной лентой
• Л - отсутствует промежуточная оболочка
• Н - наружная оболочка кабеля в негорючем исполнении для одиночной прокладки
• М4П - повив 4 полимерных трубок с центральным силовым элементом
(стеклопластиковый пруток)
• А48 - 48 одномодовых оптических волокон, соответствующих рекомендации ITU-T
G.652.D, G.657.A
• 2.7 - максимально допустимая растягивающая нагрузка, кН
