Модуль SFP+ IT.Rex 100G QSFP28 LR4 10KM 1310 нм LC SMF DDM
| Скорость передачи данных | 100 Гбит/с |
| Количество и тип волокон | 2 SM |
| Разъем | LC |
| Дальность до | 10 км |
| Длина волны | TX1310нм |
| Функция DDM | есть |
| Бренд | IT.Rex |
Описание

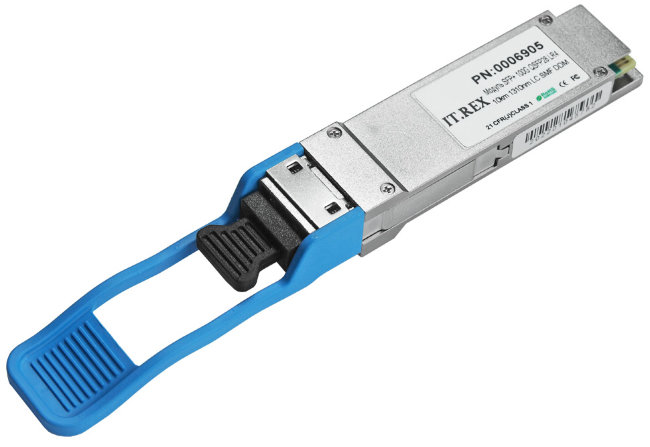

Оптический трансивер(Модуль) SFP+ IT.Rex 100G QSFP28 LR4 10KM 1310 нм LC
SMF с функцией DDM
Основные характеристики
• Электрический интерфейс 4x25Gb/s
• Поддержка скорости передачи данных до 103.125Gb/s
• Передача данных до 10 км по одномодовому волокну
• LC Duplex(двойной) коннектор
• 4-lane DFB-лазер and 4-lanePin-приёмник
• Рабочая температура 0 +70℃
• Напряжение питания 3,3В
• Максимальная потребляемая мощность 4 Вт
• Функция DDM
• RoHS
Описание
SFP+ IT.Rex 100G QSFP28 LR4 10KM 1310 нм LC SMF DDM предназначен для
коммуникации оптической связи на расстоянии 10 км. Этот модуль содержит
4-полосный оптический передатчик DFB, 4-полосный оптический приемник и блок
управления модулем, включая 2 проводных последовательных интерфейса. Оптические
сигналы мультиплексируются в одномодовое волокно через стандартный разъем LC.
Применение
• 100GBASE-LR4 Ethernet
• OTN((Optical Transport Network) OTU44I1-9D1F
• Телекоммуникационные сети
• Дата центры обработки данных
Поддержка
• QSFP28MSA
• SFF-8665
• IEEE802.3ba
• ROHS
Назначение выводов
| Вывод (Pin) | Обозначение | Описание | Прим. |
| 1 | GND | Общий провод | 1 |
| 2 | Tx2n | Вывод входного сигнала передатчика (2 канал, инвертированный) | |
| 3 | Tx2p | Вывод входного сигнала передатчика (2 канал, неинвертированный) | |
| 4 | GND | Общий провод | 1 |
| 5 | Tx4n | Вывод входного сигнала передатчика (4 канал, инвертированный) | |
| 6 | Tx4p | Вывод входного сигнала передатчика (4 канал, неинвертированный) | |
| 7 | GND | Общий провод | 1 |
| 8 | ModSelL | Вспомогательный вывод для определения модуля | |
| 9 | ResetL | Вывод сброса настроек модуля | |
| 10 | Vcc Rx | +3.3В напряжение питания | |
| 11 | SCL | Вывод I2C интерфейса | |
| 12 | SDA | Вывод I2C интерфейса | |
| 13 | GND | Общий провод | 1 |
| 14 | Rx3p | Вывод входного сигнала передатчика (3 канал, инвертированный) | |
| 15 | Rx3n | Вывод входного сигнала передатчика (3 канал, неинвертированный) | |
| 16 | GND | Общий провод | 1 |
| 17 | Rx1p | Вывод входного сигнала передатчика (1 канал, инвертированный) | |
| 18 | Rx1n | Вывод входного сигнала передатчика (1 канал, неинвертированный) | |
| 19 | GND | Общий провод | 1 |
| 20 | GND | Общий провод | 1 |
| 21 | Rx2n | Вывод выходного сигнала передатчика (2 канал, инвертированный) | |
| 22 | Rx2p | Вывод выходного сигнала передатчика (2 канал, неинвертированный) | |
| 23 | GND | Общий провод | 1 |
| 24 | Rx4n | Вывод выходного сигнала передатчика (4 канал, неинвертированный) | |
| 25 | Rx4p | Вывод выходного сигнала передатчика (4 канал, инвертированный) | |
| 26 | GND | Общий провод | 1 |
| 27 | ModPrSL | Вспомогательный вывод для определения наличия модуля в разъёме | |
| 28 | IntL | Вывод прерывания, индицирующий ошибку | |
| 29 | Vcc Tx | +3.3В Питание передатчика | |
| 30 | Vcc1 | +3.3В Напряжение питания | |
| 31 | LPMode | Low Power Mode | |
| 32 | GND | Общий провод | 1 |
| 33 | Tx3p | Transmitter Non-Inverted Data Input | |
| 34 | Tx3n | Transmitter Inverted Data Input | |
| 35 | GND | Общий провод | 1 |
| 36 | Tx1p | Transmitter Non-Inverted Data Input | |
| 37 | Tx1n | Transmitter Inverted Data Input | |
| 38 | GND | Общий провод | 1 |
Примечание:
1. GND - обозначение общего провода. По умолчанию
измерения потенциала производят относительно вывода GND,
если не указан другой.
2. VccR и VccT - шины
питания трактов передачи и приёма соответственнно могут быть внутренне
соединениы внутри модуля приёмопередатчика.
Абсолютные значения
Следует отметить, что работа с превышением каких-либо отдельных абсолютных
максимальных значений может привести к необратимому повреждению этого модуля.
| Параметр | Обозначение | Мин. | Тип. | Макс. | Ед.изм. | Примечание |
| Максимальное напряжение питания | Vcc | 0 | 3,6 | В | ||
| Температура хранения | Ts | -40 | +85 | Cº | ||
| Рабочая температура корпуса | Tcase | -5 | +75 | Cº | ||
| Относительная влажность | RH | 0 | 85 | % |
Рекомендуемые условия эксплуатации
| Параметр | Обозначение | Мин. | Тип. | Макс. | Ед.изм. | Примечание |
| Рабочая температура корпуса | Tcase | 0 | +70 | Cº | ||
| Напряжение питания | Vcc | 3,135 | 3,3 | 3,465 | В | |
| Относительная влажность | RH | 5 | 85 | % | ||
| Рассеиваемая мощность | PD | 4 | Вт | |||
| Скорость передачи данных (оптическая) | DRO | 4*25.78125 | Гбит/с | |||
| Скорость передачи данных (электрическая) | DRE | 4*25.78125 | Гбит/с | |||
| Рабочее расстояние связи | LD | 10 | км |
Электрические характеристики 100GBASE-LR4 Operation (EOL, TOP = 0 ~70 ℃,Vсс =
3.135 to 3.465 V）
| Параметр | Обозначение | Мин. | Тип. | Макс. | Ед.изм. | Примечание |
| Рассеиваемая мощность | 4 | Вт | ||||
| Ток питания | 1,15 | А | ||||
| Передатчик | ||||||
| Скорость передачи данных, каждая полоса | 25,78125 | Гбит/с | ||||
| 27,95250 | Гбит/с | |||||
| Дифференциальное напряжение пик-пик | Vpp | 350 | мВ | |||
| Входное дифференциальное сопротивление | Rin | 100 | Ом | |||
| Несоответствие дифференциального согласующего сопротивления | 10 | % | ||||
| Приёмник | ||||||
| Скорость передачи данных, каждая полоса | 25,78125 | Гбит/с | ||||
| 27,95250 | Гбит/с | |||||
| Выходное дифференциальное сопротивление | Rout | 100 | Ом | |||
| Несоответствие дифференциального согласующего сопротивления | 10 | % | ||||
| Дифференциальное выходное напряжение | Vout, pp | 400 | мВ | |||
Оптические характеристики 100GBASE-LR4 Operation (EOL, TOP = 0 ~70 ℃,Vсс =
3.135 to 3.465 V）
| Параметр | Обозначение | Мин. | Тип. | Макс. | Ед.изм. | Примечание |
| Передатчик | ||||||
| Скорость сигнала на полосу | BR | 25.78125 ± 100 ppm | Гбит/с | |||
| Длина волны передачи | λ0 | 1294.53 | 1296.59 | нм | ||
| λ1 | 1299.02 | 1301.09 | нм | |||
| λ2 | 1303.54 | 1305.63 | нм | |||
| λ3 | 1308.09 | 1310.19 | нм | |||
| Коэффициент подавления боковой моды | SMSR | 30 | дБ | |||
| Общая средняя пусковая мощность | P total | 10,5 | дБм | |||
| Средняя пусковая мощность, каждая полоса | P out | -4.3 | 4.5 | дБм | ||
| Амплитуда оптической модуляции (OMA), каждая полоса | P oma | -1.3 | 4.5 | дБм | ||
| Оптическая мощность (лазер выключен) | POUT-OFF | -30 | дБм | |||
| Transmitter and Dispersion Penalty (TDP), каждая полоса | TDP | 2.2 | дБ | |||
| Коэффициент гашения импульса | ER | 4 | дБ | |||
| Определение маски глаза передатчика {X1,X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 1 | ||||
| Поле маски | 15 | % | ||||
| Приёмник | ||||||
| Скорость сигнала на полосу | BR | 25.78125 ± 100 ppm | Гбит/с | |||
| Длина волны передачи | λ0 | 1294.53 | 1296.59 | нм | ||
| λ1 | 1299.02 | 1301.09 | нм | |||
| λ2 | 1303.54 | 1305.63 | нм | |||
| λ3 | 1308.09 | 1310.19 | нм | |||
| Входная мощность насыщения (перегрузка) | Psat | 5.5 | дБм | |||
| Средняя мощность приема, каждая полоса | -10.6 | 4.5 | дБм | |||
| Получаемая мощность, каждая полоса (OMA) | -8.6 | 4.5 | дБм | 2 | ||
| Отражательная способность приемника | -26 | дБ | ||||
| LOS Assert | -24 | -13.6 | дБм | |||
| LOS De-Assert | -11.6 | дБм | ||||
| LOS Hysteresis | 0.5 | 6 | дБ | |||
Примечание:
1. Коэффициент попадания 5 × 10–5.
2. Чувствительность указана при
atBER@1E-12.
OUT4 Operation (EOL, TOP
= 0 ~70 ℃,Vсс = 3.135 to 3.465 V）
| Параметр | Обозначение | Мин. | Тип. | Макс. | Ед.изм. | Примечание |
| Передатчик | ||||||
| Скорость сигнала на полосу | BR | 25.9525 ± 100 ppm | Гбит/с | |||
| Длина волны передачи | λ0 | 1294.53 | 1296.59 | нм | ||
| λ1 | 1299.02 | 1301.09 | нм | |||
| λ2 | 1303.54 | 1305.63 | нм | |||
| λ3 | 1308.09 | 1310.19 | нм | |||
| Коэффициент подавления боковой моды | SMSR | 30 | дБ | |||
| Общая средняя пусковая мощность | P total | 10 | дБм | |||
| Средняя пусковая мощность, каждая полоса | P out | -0.6 | 4 | дБм | ||
| Амплитуда оптической модуляции (OMA), каждая полоса | P oma | -1.3 | 4.5 | дБм | ||
| Оптическая мощность (лазер выключен) | POUT-OFF | -30 | дБм | |||
| Коэффициент гашения импульса | ER | 4 | дБ | |||
| Определение маски глаза передатчика {X1,X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 1 | ||||
| Поле маски | 15 | % | 1 | |||
| Приёмник | ||||||
| Скорость сигнала на полосу | BR | 25.9525 ± 100 ppm | Гбит/с | |||
| Длина волны передачи | λ0 | 1294.53 | 1296.59 | нм | ||
| λ1 | 1299.02 | 1301.09 | нм | |||
| λ2 | 1303.54 | 1305.63 | нм | |||
| λ3 | 1308.09 | 1310.19 | нм | |||
| Входная мощность насыщения (перегрузка) | Psat | 5.5 | дБм | |||
| Средняя мощность приема, каждая полоса | 6.9 | 4 | дБм | |||
| Получаемая мощность, каждая полоса (OMA) | -8.6 | 4.5 | дБм | 2 | ||
| Чувствительность приемника (АОП), каждая полоса | -8.6 | дБм | 2 | |||
| Отражательная способность приемника | -26 | дБ | ||||
| LOS Assert | -24 | -13.6 | дБм | |||
| LOS De-Assert | -11.6 | дБм | ||||
| LOS Hysteresis | 0.5 | 6 | дБ | |||
Функция цифрового контроля параметров производительности трансивера (Digital
Diagnostic Monitoring Functions -
DDM)
Трансиверы SFP+ IT.Rex 100G QSFP28 LR4 10KM 1310 нм LC SMF DDM оснащены функцией
цифрового контроля параметров производительности, которая позволяет в режиме
реального времени контролировать:
• Температуру трансивера
• Ток смещения на лазере
• Регистрируемую оптическую мощность
• Напряжение питания трансивера
Данная функция также обеспечивает сложную систему сигнализации и оповещения,
которая используется, что бы предупредить пользователя о находждении
определённых рабочих параметров за пределами заводской настройки и нормального
диапазона.
| Параметр | Точность | Единица измерения |
| Температура корпуса | ±3 | ºC |
| Напряжение питания | ±3% | В |
| Tx ток смещения | ±10% | мА |
| Оптическая мощность передачи Tx | ±3 | дБ |
| Оптическая мощность приёма Rx | ±3 | дБ |
Габаритные размеры
Соблюдение нормативных требований
| Особенность | Рекомендация | Производительность |
| EMC | EN61000-3 | Совместимость со стандартами |
| Electrostatic Discharge （ESD） | IEC/EN 61000-4-2 | Совместимость со стандартами |
| Electromagnetic Interference (EMI) | FCC Part 15 Class B EN 55022 Class B (CISPR 22A) | Совместимость со стандартами |
| Laser Eye Safety | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, EC/EN 60825-2 | Class 1 laser product |
| Component Recognition | IEC/EN 60950, L 60950 | Совместимость со стандартами |
| ROHS | 2002/95/EC | Совместимость со стандартами |
Модули изготовлены в Китае
Гарантия 1 год.
