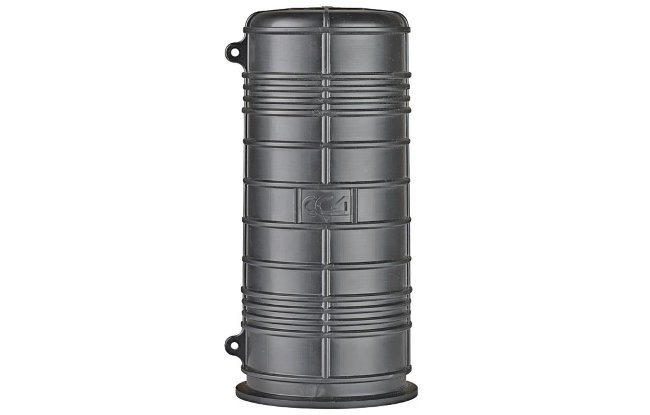

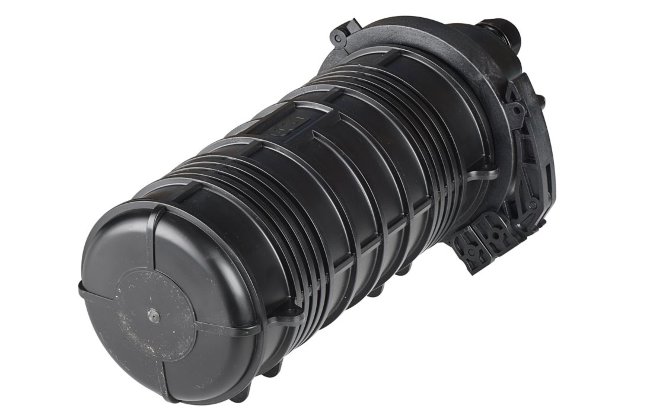

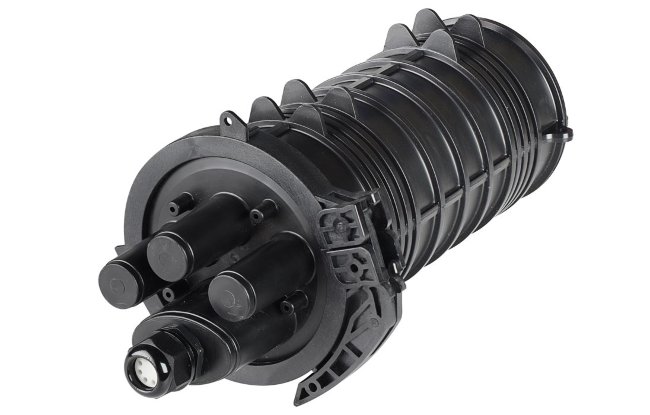

Муфта-кросс МКО-К6/А-8SC-ФТ8х3 (фитинг 8х3,0 мм)
Макс. кол-во разъёмных соединений 8
Макс. кол-во сварных соединений 48
Кол-во вводов:
- круглый, до 16 мм 3
- фитинг, от 2 до 3 мм 8
Количество сварок до | 48 |
Кол-во кассет в комплекте | 1 |
Ёмкость кассеты | 8 |
Количество вводов/выводов | 3/8 |
Условия прокладки | Подвешивание |
Способ герметизации выводов | Механический/ТУТ |
Производитель | ССД |
Описание
Тупиковая муфта МКО-К6/А предназначена для монтажа подвесного магистрального
кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра.

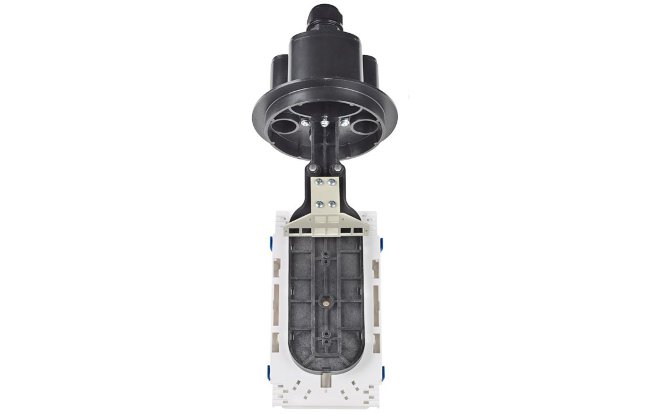

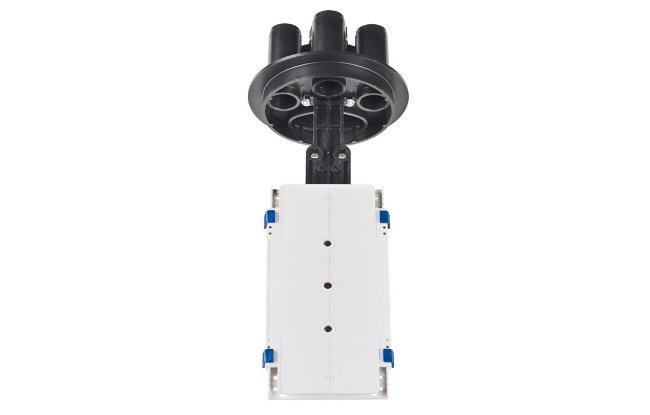

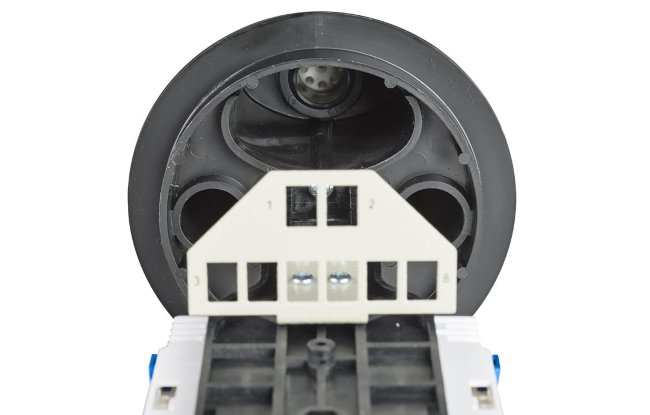

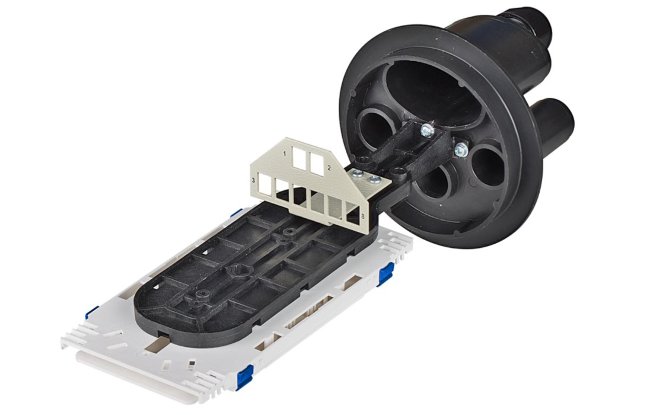

Особенностью всех муфт МКО с литерой «А» является наличие внутри планки для
установки адаптеров. Это позволяет использовать оконцованные абонентские
дроп-кабели и осуществлять кросс-коммутацию.

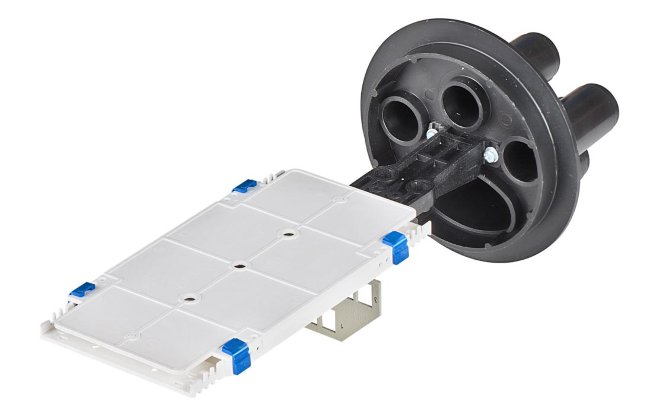

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без
разрезания. Выкладка петли модулей осуществляется на лотке с противоположной
стороны от кассет.
Способ герметизации корпуса с оголовником механический. Осуществляется при
помощи эластичной кольцевой прокладки и армированного пластикового хомута с
самозатягивающимся замком. Замок хомута сконструирован таким образом, что при
открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута
с муфты.
Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью
специальных кабельных вводов. Кабельные вводы следует подбирать с учетом
конструкции оптического кабеля. Использование специальных вводов позволяет
значительно повысить механическую надежность крепления кабеля в муфте.

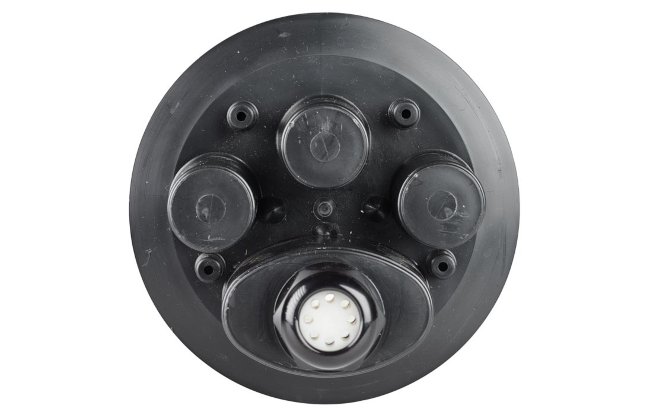

Овальный патрубок муфты может использоваться для одного из перечисленных
случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до
25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести
«Ввод №6».
Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее
число вводимых в муфту кабелей может достигать 8 ОК.

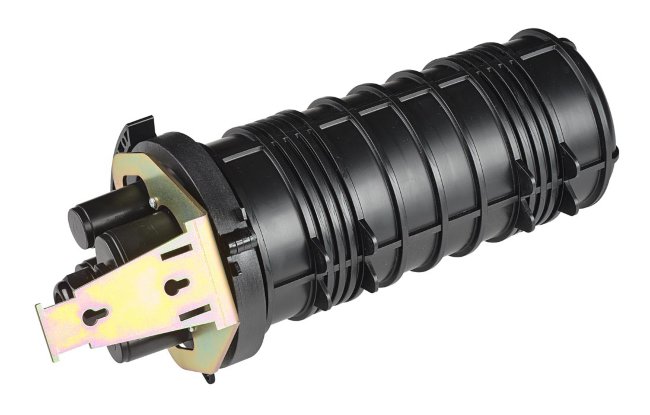

В случае необходимости установки муфт на опорах или стенах предлагается
дополнительно приобрести специально разработанный уникальный кронштейн для
подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать
ее обратно без необходимости повторной фиксации или использования специального
инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон
эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них
комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении
муфт-кроссов в составе с указанными комплектующими, их температурный диапазон
эксплуатации может быть ограничен параметрами установленных изделий.
Характеристики
Макс. кол-во разъёмных соединений 8
Тип адаптеров SC
Макс. кол-во сварных соединений 48
Тип кассет КМ-2445
Макс. кол-во кассет 2
Кол-во вводов:
- круглый, до 16 мм 3
- фитинг, от 2 до 3 мм 8
- возможность транзита нет
Герметизация корпуса Хомут
Герметизация вводов Спецвводы
Температура эксплуатации, ºС -60…+70
Габаритные размеры:
- длина, мм 378
- диаметр, мм 189
Масса, кг 1.9
Комплектация
Корпус (оголовник, кожух, хомут, кронштейн) 1 шт.
Кассета КМ-2445 с крышкой 1 шт.
Гильзы КДЗС 4525 10 шт.
Пинцет для укладки КДЗС 1 шт.
Панель 8 SC 1 шт.
Фитинг 8х(2-3) мм 1 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
