Муфта МОГ-Т5-40-1КБ4845-К ССД
Количество сварок до | 96 |
Кол-во кассет в комплекте | 1 |
Ёмкость кассеты | 48 |
Количество вводов/выводов | 3 |
Условия прокладки | Подвешивание |
Способ герметизации выводов | ТУТ |
Производитель | ССД |
Описание
Муфта МОГ-Т5-40-1КБ4845-К ССД
Предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.
Муфта МОГ-Т-5 превосходит все малогабаритные муфты, имеющиеся на российском рынке, по емкости кассеты в базовом комплекте. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.

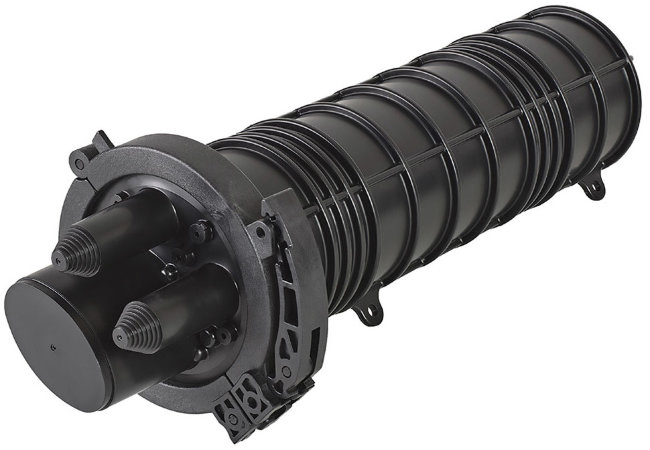

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

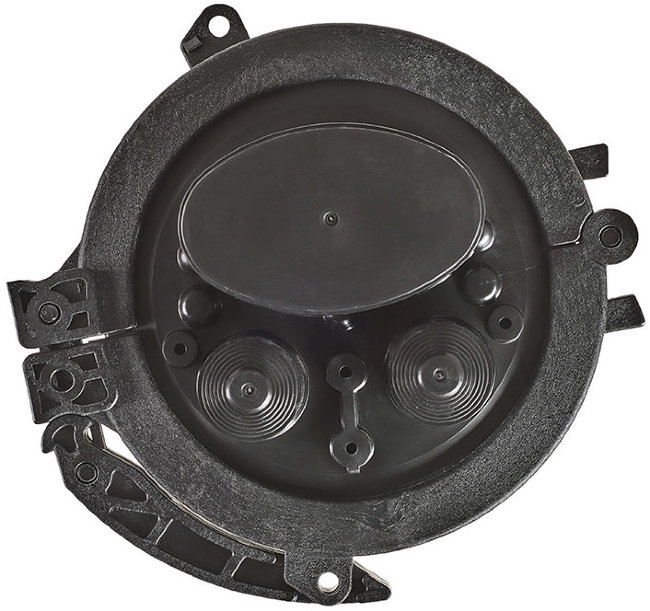

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.
При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 6 ОК.
Муфта МОГ-Т-5 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможно. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.
Характеристики
• Кол-во сварных соединений: 96
• Тип кассет: КБ48-4525
• Макс. кол-во кассет: 2
• Кол-во вводов:
- круглый, конус, до 19: 2
- овальный, до 25 мм/транзит: 2/1
• Герметизация корпуса: Хомут
• Герметизация вводов: ТУТ
• Температура эксплуатации, ºС: -60...+70
• Габаритные размеры, мм:
- длина: 500
- диаметр: 146
• Масса, кг: 1,2
Комплектация

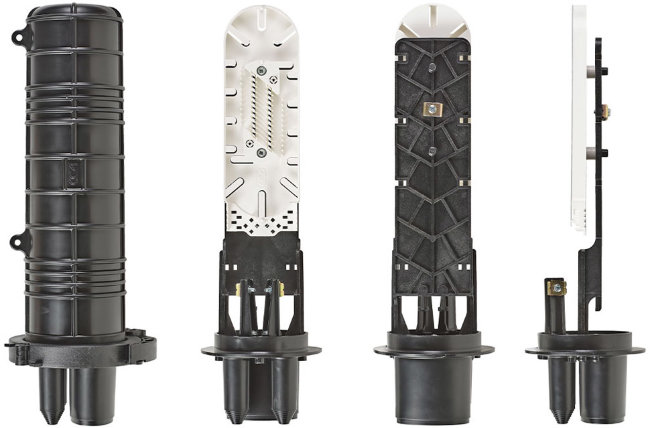

• Корпус (оголовник, кожух, хомут): 1 шт.

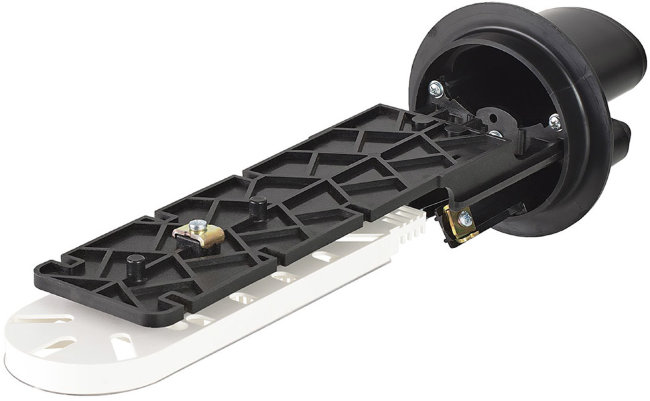

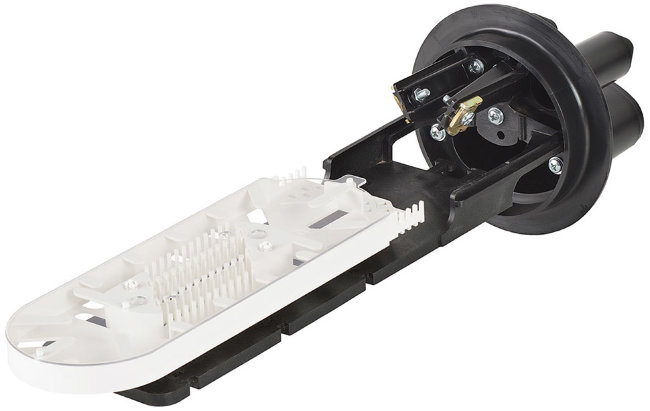

• Кассета КБ-4845 с крышкой: 1 шт.
• Гильзы КДЗС 4525: 20 шт.
• Пинцет для укладки КДЗС: 1 шт.
• Трубка ТУТ 33/8 для круглых вводов ОК: 2 шт.
• Трубка ТУТ 19/6 для продольной герметизации ОК: 1 шт.
• Комплект маркеров и стяжек: 1 шт.
• Силикагель (пакет): 1 шт.
