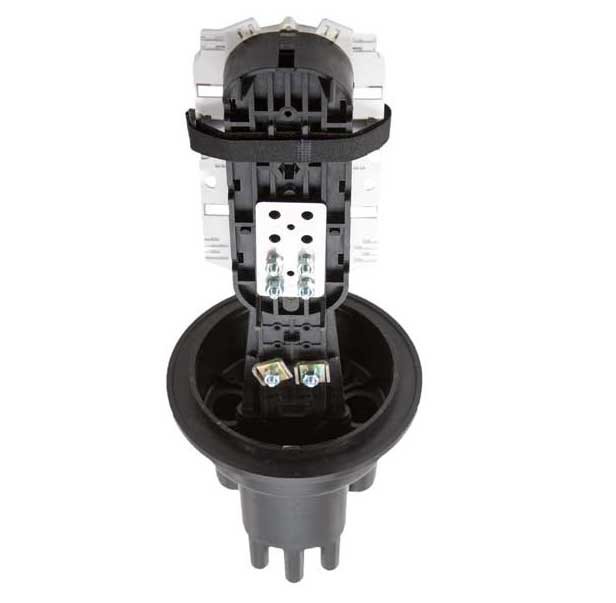

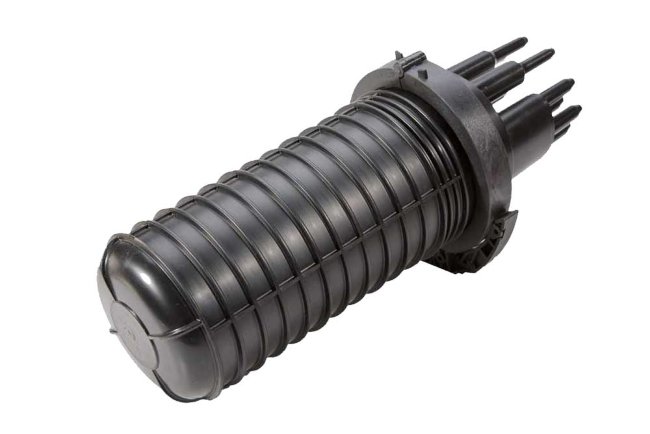

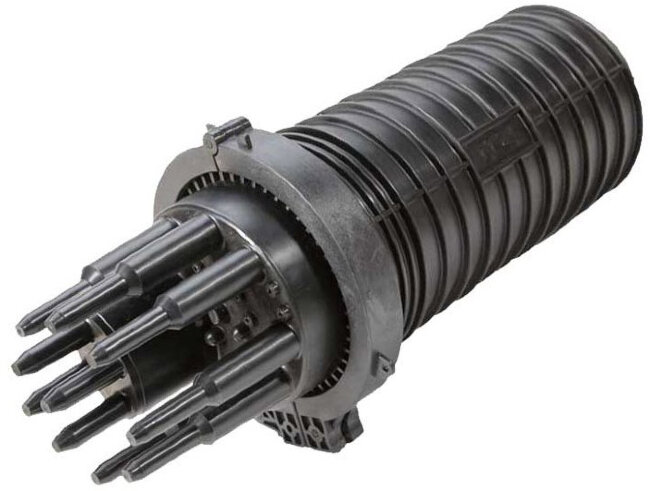

Муфта МТОК-Г3/216-1КТ3645-К

Артикул: 0000096
Москва:
В наличии
Петербург:
В наличии
3 200 Р

На 216 волокон. 1 кассета КТ-3645(макс до 6-ти).
10 кабельных ввода/вывода. Вертикальная.
2 Трубки ТУТ 33/8 для круглых вводов ОК
2 Трубки ТУТ 19/5 для круглых вводов ОК

Количество сварок до216
Кол-во кассет в комплекте1
Ёмкость кассеты36
Количество вводов/выводов10
Условия прокладкиВ канализацию
Способ герметизации выводовТУТ
ПроизводительССД

Описание

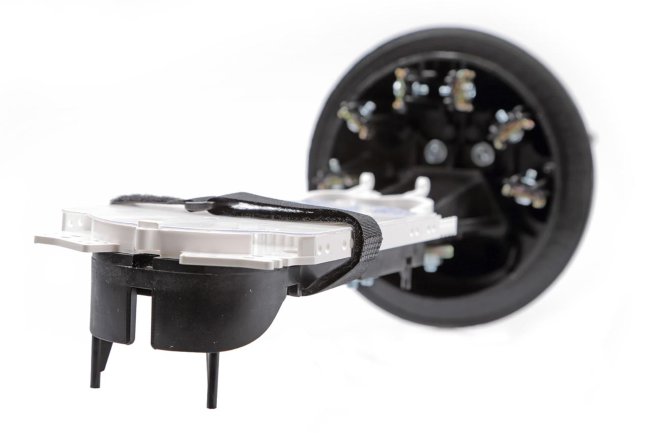

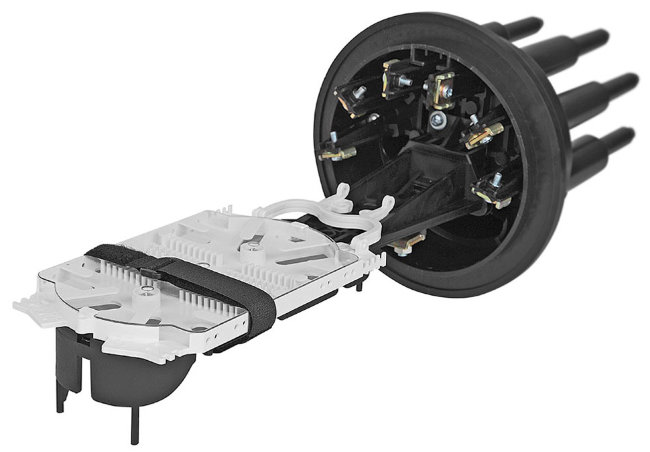

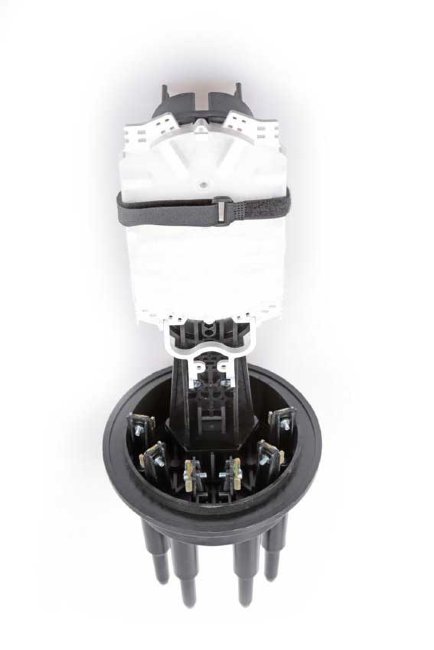

Тупиковая муфта МТОК-Г3 предназначена для монтажа подвесных самонесущих ОК и оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

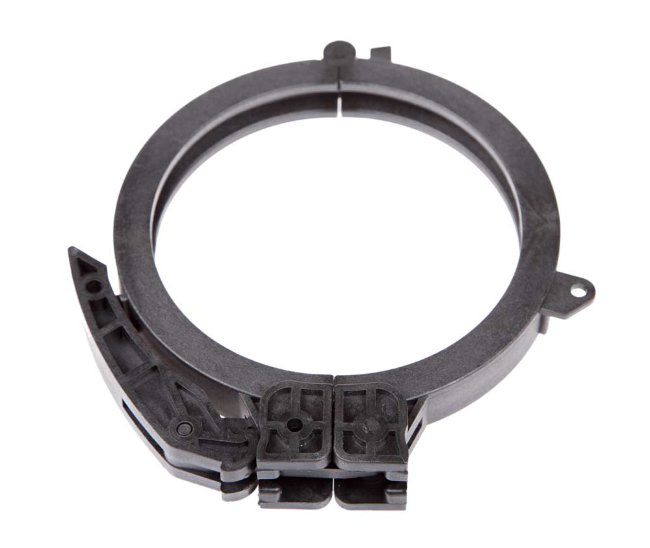

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

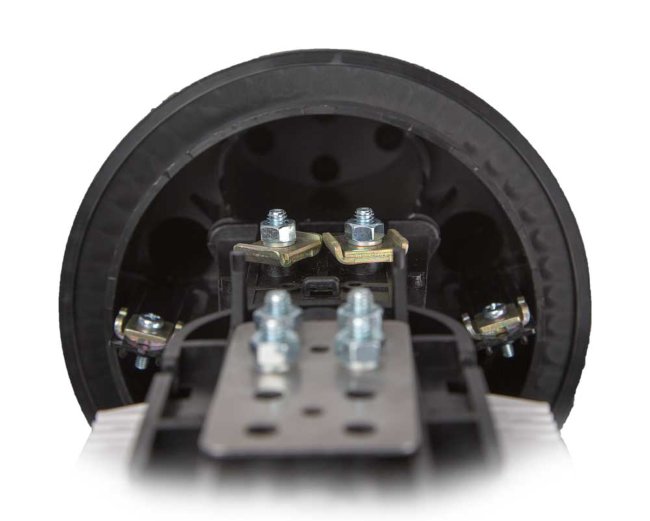

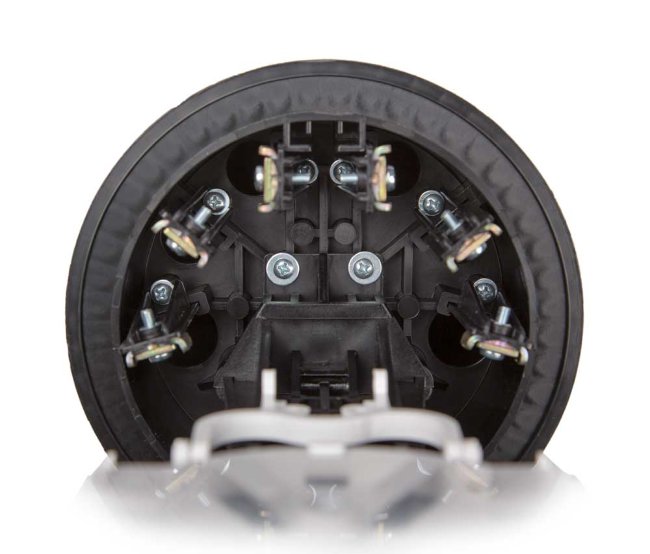

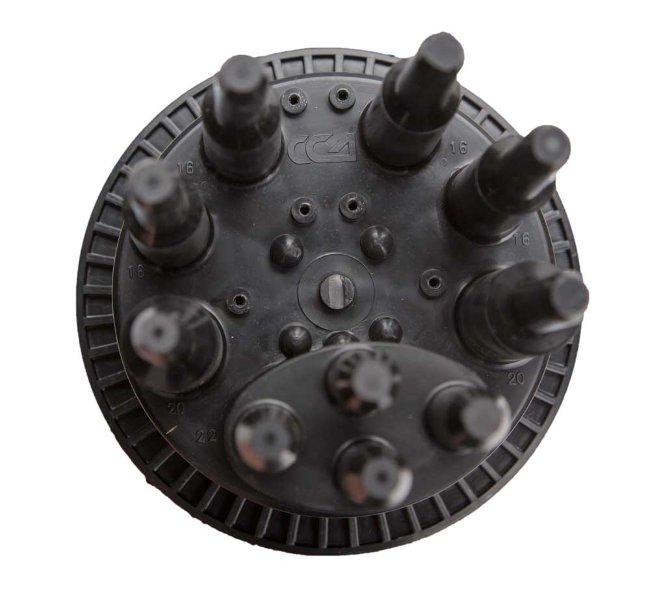

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.

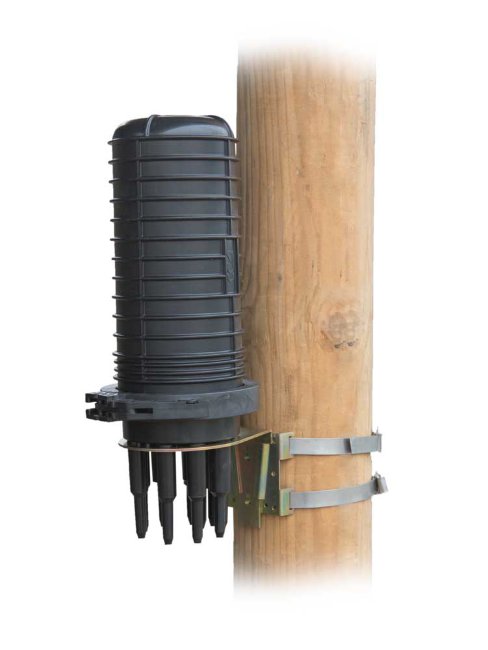

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Характеристики
Кол-во сварных соединений 216
Тип кассет КТ-3645
Макс. кол-во кассет 6
Кол-во вводов: круглый ступенчатый, до 20 мм 2
круглый ступенчатый, до 16 мм 4
овальный, до 10 мм/до 25 мм/транзит 4/2/1
Герметизация корпуса Хомут
Герметизация вводов ТУТ
Температура эксплуатации ºС от -60 до +70
Габаритные размеры длина, мм 488
диаметр, мм 215
Масса, кг 3




Комплектация

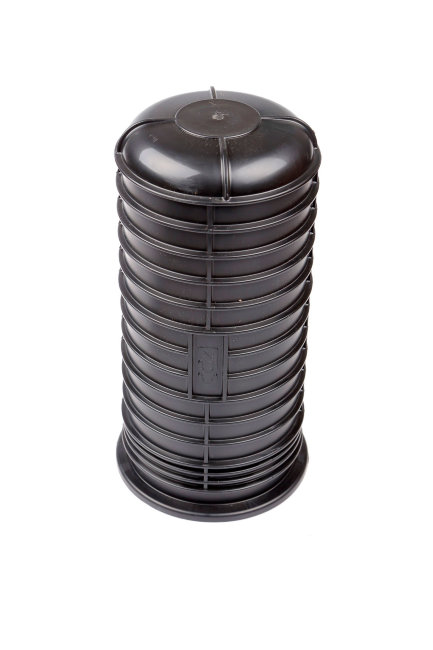

Корпус (оголовник,кожух, хомут) 1 шт
Кассета КТ-3645 1 шт
Гильзы КДЗС 4525 40 шт
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт
Трубка ТУТ 19/5 для круглых вводов ОК 2 шт
Комплект маркеров и стяжек 1 шт
Силикагель (пакет) 1 шт
Пинцет для укладки КДЗС 1 шт


Изготовитель ССД (Россия)
