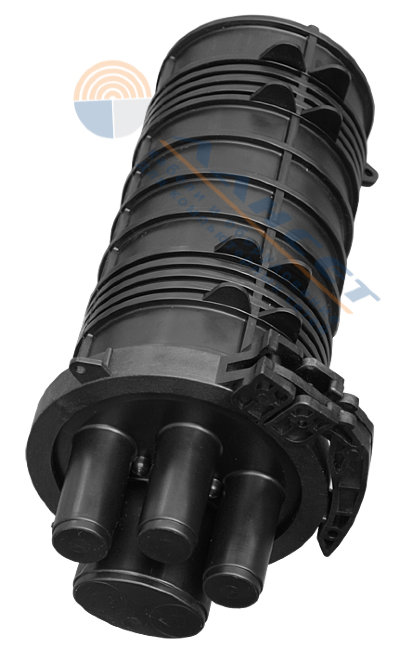

Муфта МТОК-К6/108-1КТ3645-К

Муфты оптические типа МТОК (муфта тупиковая оптического кабеля)

Муфты типа МТОК для монтажа оптических кабелей связи производятся по ТУ 5296-058-27564371-2009.



Назначение
Малогабаритная муфта МТОК-К6 предназначена для мотажа ОК любой конструкции (кроме подводных).

- Для монтажа ОК с металлическим гофрированным бронепокровом, алюмополиэтиленовой оболочкой и силовыми элементами из синтетических нитей, прокладываемых в канализации и защитных пластмассовых трубах;
- Для монтажа подвесных самонесущих кабелей с силовыми элементами из синтетических нитей или стеклопрутков, подвешиваемых на опорах связи, ЛЭП, контактной сети и освещения;
- Для установки в кабельной канализации при прокладке ОК.

Способ гермитизации кожуха с оголовником механический, с применением пластмассового хомута. Рекомендуется для размещения в колодцах, технических помещениях, в подземных контейнерах и на опорах. Для ввода транзитной петри используются комплекты ввода №6 или №9. В комплект универсальных муфт, в отличие от магистральных муфт, комплекты для ввода ОК не входят, они подбираются отдельно в зависимости от монтируемого кабеля.

Муфта оснащается пластмассовым универсальным кронштейном, на котором можно установить до 3-х кассет типа КТ. При этом, если установлено до 2-х кассет, то с нижней стороны к данному кронштейну можно прикрепить бухту запаса модулей или уложенную в компактную бухту петлю транзитных модулей.

Максимальное число соединяемых оптических волокон (ОВ), шт - 108

Температура эксплуатации, С - от -60 до +70
Относительная влажность (среднегодовое значение), % - до 100
Усилие сдавливания, кН/100мм - 10
Стойкость к удару, Н-м(Дж)

Расшифровка маркировки муфты МТОК-К6/108-1КТ3645-К
МТОК - тип муфты
К - тип оголовника(обозначается буквой)
6 - тип кожуха(обозначается цифрой)
108 - максимальная емкость муфты
1 - количество кассет в комплекте муфты
КТ3645-К - тип кассеты

Оголовник имеет 4 патрубка (диаметры указаны внутренние):
3 патрубка - 22 мм
1 овальный патрубок для транзита
Хомут из нержавеющей стали под винт

Размеры кожуха
Высота, мм - 307
Диаметр, мм 115 (внутренний)
Ёмкость сварных соединений в КДЗС 108
Максимальное количество кассет КТ - 3
Способ герметизации корпуса муфты - механический

Габаритные размеры
Длина, мм - 378
Диаметр, мм - 188
Масса НЕТТО, кг - 1,253
Масса БРУТТО, кг - 1,513

В комплекте
Корпус (оголовник, кожух, хомут) 1 шт.
Кассета КТ-3645 с крышкой 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.

Муфта упакована в картонную коробку.
Рамеры коробки (ШхГхВ), см - 38х20х20

Производитель ССД(Россия)
