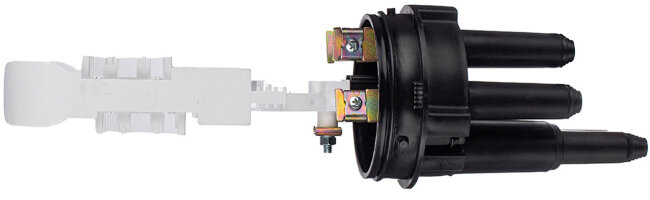

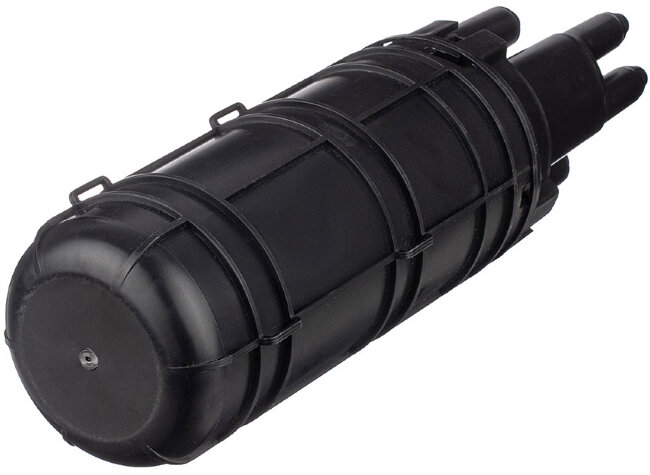

Муфта МТОК-ЛА9/64-1КН6445-К ССД

Муфта МТОК-ЛА9/64-1КН6445-К ССД предназначена для установки на опорах и монтажа подвесных самонесущих ОК, а также оптических кабелей с вынесенным силовым элементом типа «8».

Основные преимущества линейки ЛА-9 перед подвесными муфтами типа МТОК:

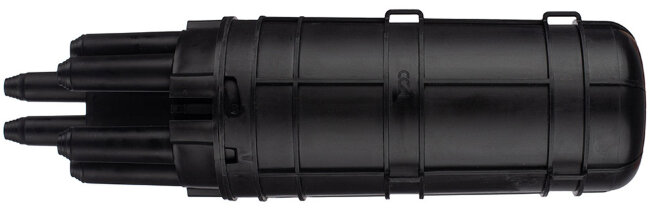

1) Компактный размер муфты обеспечивает размещение в условиях ограниченного пространства, на открытом воздухе или внутри помещений.

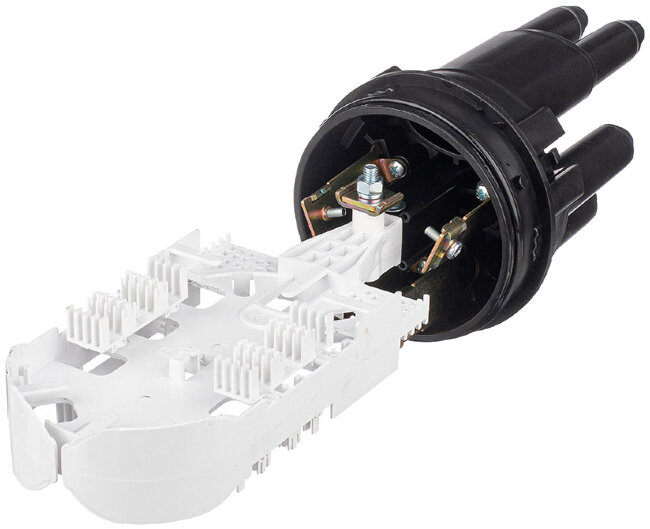

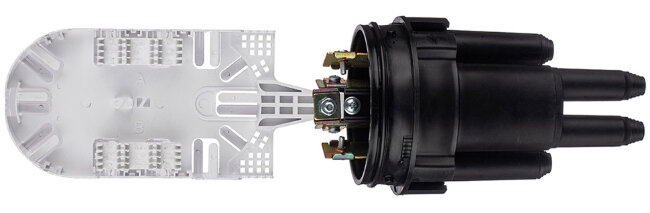

2) Оригинальная конструкция с лотком-кассетой, в базовом исполнении имеет 4 навесных ложемента для размещения 64 КДЗС 4525 и «байонет» соединение оголовника и кожуха, без использования хомута.

3) Новый оголовник с возможностью установки на кронштейн для подвески без применения крепежных элементов.

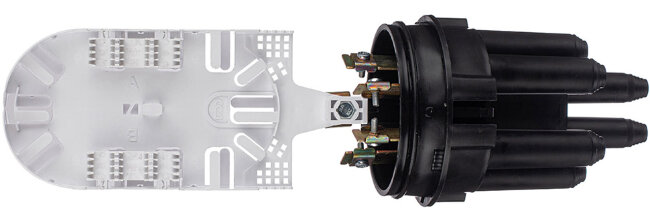

4) Овальный патрубок с 2-мя добавленными пальцами и расширением возможности ввода до 6 оптических кабелей в малогабаритную муфту.

Способ герметизации корпуса с оголовником - механический, при помощи эластичной кольцевой прокладки.

Емкость муфты при размещении ССД КДЗС 4525: без ввода транзитной петли ОМ – 64 шт., с вводом транзитной петли ОМ – 32 шт.

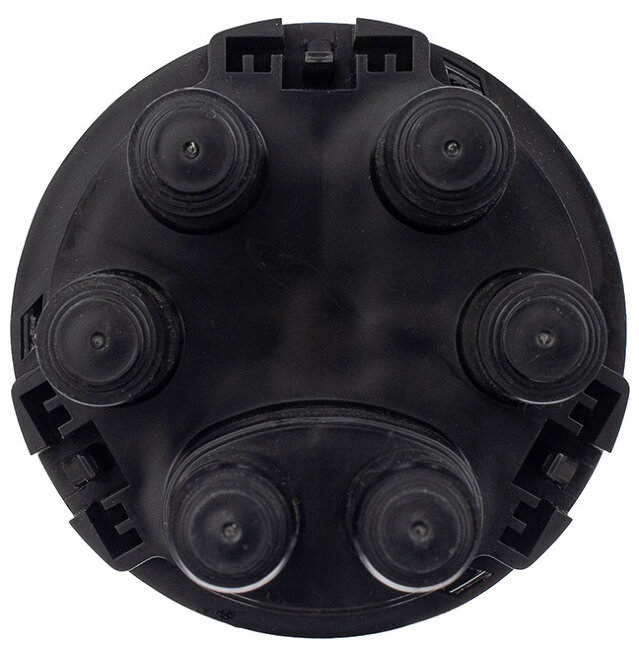

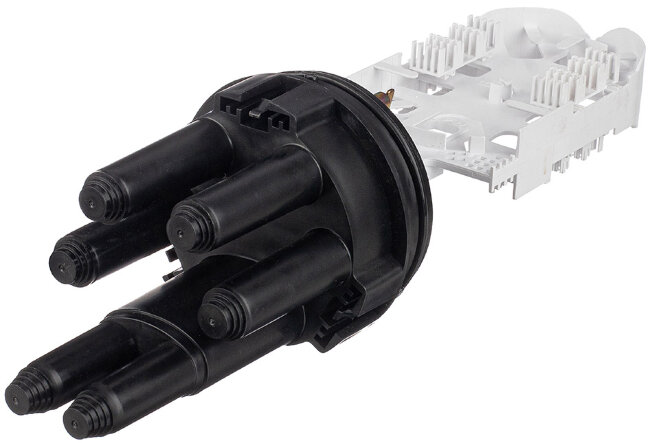

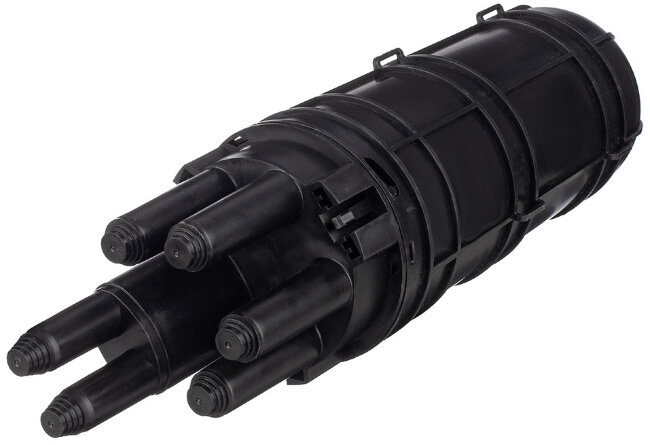

На оголовнике муфты 4 круглых патрубка для ввода кабелей диаметром 6-16 мм и 2 круглых патрубка на овальном патрубке для ввода кабелей 6-14 мм.

На оголовнике муфты предусмотрен овальный патрубок для ввода транзитной петли оптических модулей без их разрезания. Выкладка петли модулей осуществляется на лотке со стороны овального ввода.

При вводе транзитной петли, в лоток дополнительно устанавливаются специальные держатели из комплекта деталей и материалов, а ложементы для КДЗС и лишние органайзеры - удаляются.

Овальный патрубок оголовника уменьшенного размера по сравнению с МТОК-Л7, Л6, Г3 и пр., может использоваться для одного из перечисленных случаев:

1) ввода транзитной петли кабеля диаметром до 16 мм. (для ввода необходимо дополнительно приобрести «Комплект N14-ЛА для ввода ОК»)

2) ввода двух кабелей диаметром до 16 мм (для ввода необходимо дополнительно приобрести «Комплект N14-ЛА для ввода ОК»)

Герметизация кабелей введенных в круглые патрубки осуществляется с помощью термоусаживаемых трубок ТУТ 28/6. Круглые патрубки на оголовнике муфты изначально герметичны и на концах имеют ступенчатую форму с разными диаметрами.

Срезая патрубок в определенном месте, можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Все патрубки муфты оснащены индивидуальными узлами крепления ЦСЭ.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 8 штук.


Маркировка

МТОК — Муфта тупиковая оптическая
ЛА — Оголовник типа ЛА
9 — Кожух типа 9
1КН — Кронштейн-кассета
64 — Емкость муфты ОВ
45 — Макс. Длина гильзы КДЗС 45 мм
К — Наличие КДЗС в комплекте

Объем, м3: 0,005710
Вес, кг.: 0,8

Изготовитель ССД (Россия)
