ОГД-1*4А-7 (7кН) (4 волокна) (нов.конструкция)

Новинка!
Москва: Под заказПетербург: Под заказ

Цена за метр с НДС.

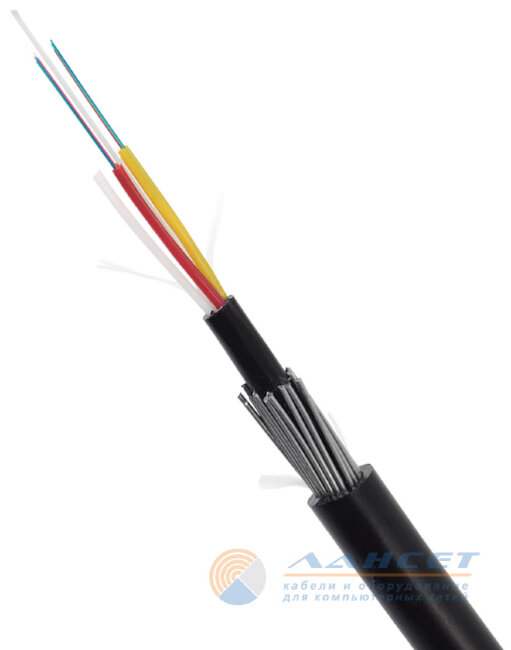

Оптоволоконный кабель бронированный, для прокладки в грунт и канализацию.От 8 до 32 волокон, одномод.

Количество волокон4
Растягивающее усилие, кН7
Тип оболочкиПНД
ПрокладкаГрунт
КонструкцияМодульная
Тип брониСтальная проволока
Тип сечения кабеляКруглый
ДиэлектрикНет
ПроизводительЕврокабель-1

Описание

ОГД-1*4А-7 (7кН) (4 волокна) (нов.конструкция)

Конструкция кабеля марки ОГД с 01 июня 2023 года

Основные отличия от кабеля старой конструкции
1. ЦСЭ (центральный силовой элемент) другого типа и тоньше, но такой же крепкий
2. Меньше корделей (На пример раньше в кабеле 1*4 закладывали 1 модуль и 5 корделей(пустышек), теперь 1 модуль и 3 корделя.
3. В кабелях от 24-х волокон в модуль закладываются 8 волокон.
Таким образом конструкция упрощена и стоимость кабеля ниже.

Схема сечения кабеля

      1. Центральный силовой элемент - стеклопластиковый стержень
2. Оптический модуль:
   - оптические волокна, окрашенные;
   - гидрофобный заполнитель;
   - полибутилентерефталат
Оптические модули скручены вокруг центрального силового элемента, межмодульное пространство заполнено гидрофобным заполнителем;
3. Внутренняя оболочка: - полиэтилен высокой плотности
4. Бронепокров:
   - стальная оцинкованная проволока;
   - гидрофобный заполнитель;
5. Наружная оболочка из полиэтилена  высокой плотности



Кабель марки ОГДН имеет наружную оболочку из полиэтилена не распространяющего горение или из материала не выделяющего галогенов при горении.

Кабели предназначены для эксплуатации в диапазоне температур от минус 40 °С до 50 °С. (возможно расширение температурного диапазона от минус 60 – 70 °С)

• Допустимое растягивающее усилие от 7,0 до 20 кН.
• Допустимое раздавливающее усилие не менее 0,4 кН/см.
• Количество оптических волокон в кабеле - от 2 до 32.
• Количество оптических волокон в кабеле - от 2 до 32.


Технические характеристики кабеля ОГД, ОГДН

Допустимое растягивающее усилие Диаметр кабеля, мм Вес кабеля, кг/км
ОГД ОГДН ОГД ОГДН
7,0 кН 10,9-11,3 11,5-11,9 185-204 228-248
20,0 кН 12,8 13,4 304 350



Завод изготовитель - Еврокабель-1
