ОКД-8*8А-2,7 (2,7кН) (64 волокона)

Артикул: 0001670
Москва: Под заказПетербург: Под заказ

Цена за метр с НДС.
Оптический кабель бронированный, для прокладки в канализацию. От 4 до 144-ех волокон, одномод.

Количество волокон64
Растягивающее усилие, кН2,7
Тип оболочкиПНД
ПрокладкаКанализация/Трубы
КонструкцияМодульная
Тип брониСтальная лента
Тип сечения кабеляКруглый
ДиэлектрикНет
ПроизводительЕврокабель-1

Описание

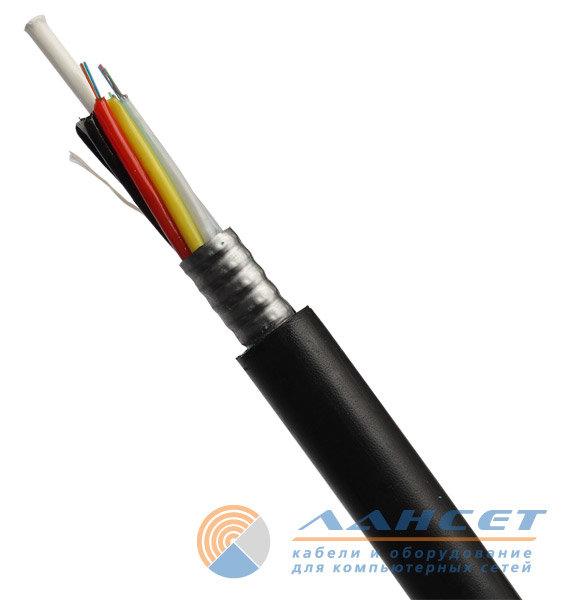

Оптический кабель модульной конструкции марки ОКД


Маркировка ОКД- * А-2,7, где * - количество модулей помноженное на количество волокон.
Пример ОКД- 1*4 А-2,7, где в 1 модуле 4 волокна. Вместо остальных модулей закладываются кордели.

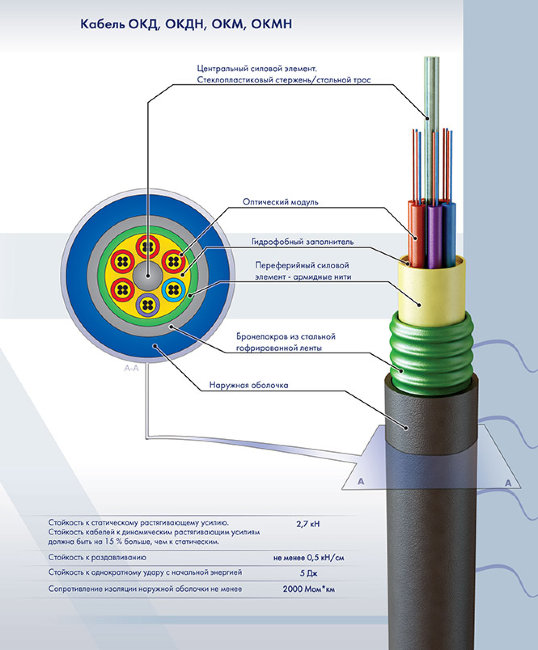

Кабели содержат центральный силовой элемент (ЦСЭ) из стеклопластика (Д) или изолированного полиэтиленом стального троса (М), вокруг ЦСЭ скручены оптические модули с волокнами и кордели. ЦСЭ обмотан водоблокирующими нитями.

* Межмодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента.

Свободное пространство в оптических модулях заполнено гидрофобным заполнителем. На скрученный сердечник наложен бронепокров из стальной гофрированной ленты, поверх бронепокрова наложена наружная оболочка из полиэтилена.

** В кабелях марки ОКД под бронепокровом наложен периферийный силовой элемент из стеклонитий либо только применен ЦСЭ повышенной прочности.

Кабели ОКДН и ОКМН имеют наружную оболочку из полиэтилена нераспространяющего горение или из материала не выделяющего галогенов при горении.

Кабели предназначены для эксплуатации в диапазоне температур  от минус 40 °С до 50 °С.
Допустимое растягивающее усилие 2,7 кН.


Допустимое раздавливающее усилие не менее:
0,3 кН/см для кабеля с допустимым растягивающим усилием 1,5 кН;

0,5 кН/см для кабеля с допустимым растягивающим усилием 2,7 кН.

Количество оптических волокон в кабеле - от 2 до 288.

Количество волокон Диаметр кабеля, мм Масса 1 км кабеля, кг
С перифериным силовым эмементом Без периферийного силового эмемента С периферийным силовым эмементом Без периферийного силового эмемента
ОКД ОКДН ОКД ОКДН ОКД ОКДН ОКД ОКДН
от 2 до 32 10,8 11,4 10,8 11,4

100

100 115 140
от 34 до 48 12,4 13,0 12,4 13,0 135 146 139 165
от 50 до 96 13,9 14,5 13,9 14,5 178 190 177 208
ОКМ ОКМН ОКМ ОКМН
от 2 до 32 10,8 11,4 115 140
от 34 до 48 12,4 13,0 140 158
от 50 до 96 13,9 14,5 184 202
ОКМ(1,5кН) ОКМН(1,5кН) ОКМ
(1,5kH)
ОКМН(1,5kH)
от 2 до 24 9,2 9,8 82 95


Завод изготовитель: Еврокабель-1
