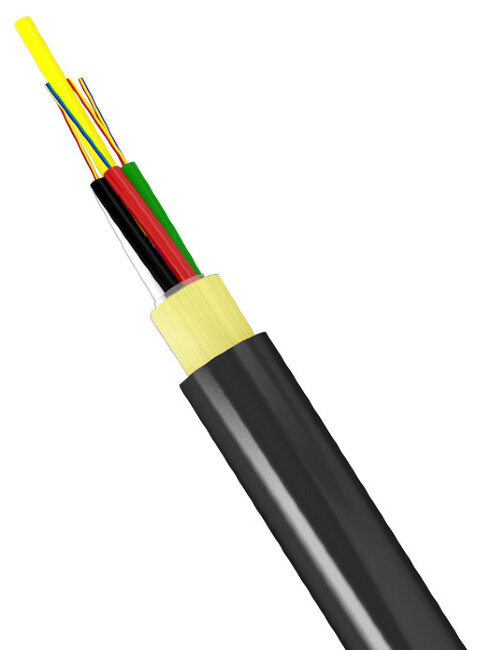

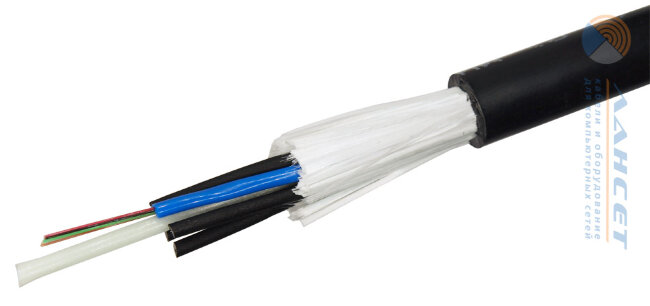

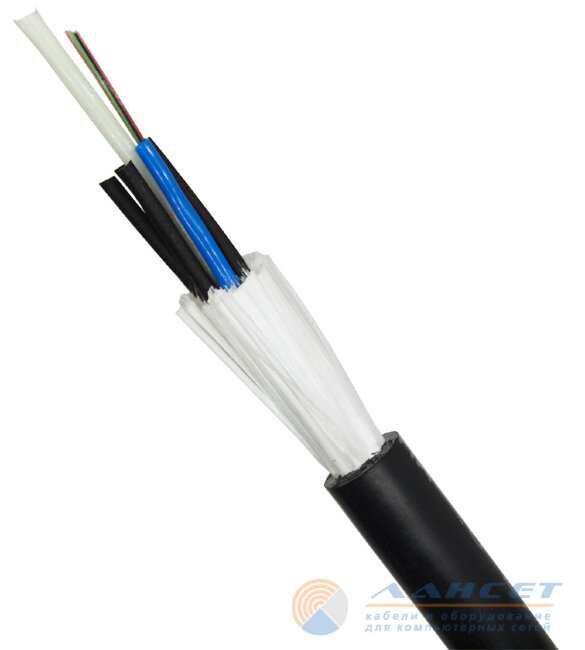

ОКСНМ-10-01-0,22-16-(7,0) (16 волокон)

Кабель ОКСНМ оптический подвесной самонесущий, многомодульный, армированный стеклонитями, G.652.D, одномод, 7кН

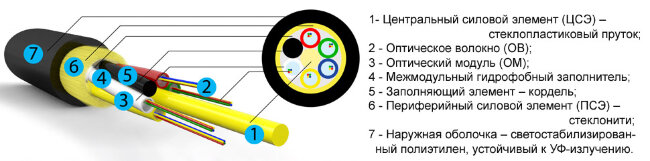

Описание конструкции

Кабель имеет оптический сердечник модульной конструкции, состоящий из центрального силового элемента в виде стеклопластикового прутка в полимерной оболочке (или без неё), вокруг которого скручены оптические модули (ОМ) и (при необходимости) кордельные заполнители из полиэтиленового стержня. Внутримодульное прострaнство заполнено гидрофобным заполнителем по всей длине кабеля. Поверх сердечника наложена скрепляющая обмотка, водоблокирующая лента, периферийные силовые элементы из стеклонитей и наружная оболочка. Наружная оболочка из полиэтилена или безгалогенного компаунда, не распространяющего горение при групповой прокладке.



Назначение

Применяется для подвеса между опорами воздушных линий электропередач, контактной сети и железных дорог, а также между опорами освещения, опорами связи, зданиями и сооружениями. Используется в качестве магистрального кабеля. Поддерживает передачу данных на большие расстояния.

Параметры эксплуатации

• Рабочий диапазон температур  от минус 40°C до 60°C
• Температура монтажа  от минус 10°C до 60°C
• Температура транспортировки и хранения  от минус 40 °C до 60°C
• Минимальный радиус изгиба при монтаже и эксплуатации - 20хD (D-диаметр кабеля)
• Срок службы кабеля - Не менее 25 лет

Технические параметры кабеля

• Допустимое растягивающее усилие от 1,5 до 7,0 кН
• Раздавливающее усилие — 0,4 кН/см
• Динамические изгибы — 20 циклов на угол ±90°
• Осевые закручивания — 5 циклов на угол 360° на длине 2м
• Энергия удара — 5 Дж
• Каплепадение гидрофобного компаунда на срезе - Отсутствие каплепадения при температуре не менее 70°C

Производитель МКЗ Минсккабель
