ОПД-8*12А-9 (9кН) (96 волокон)

Артикул: 0001072
Москва:
В наличии
Петербург: Под заказ

Цена за метр с НДС.

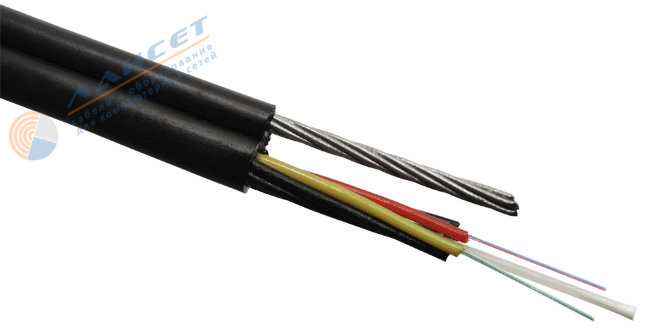

Оптический кабель подвесной с вмонтированным тросом 9кН. от 4 до 96 волокон, одномод.

Количество волокон96
Растягивающее усилие, кН9
Тип оболочкиПНД
ПрокладкаПодвешивание
КонструкцияМодульная
Тип сечения кабеляВосьмёрка
ДиэлектрикНет
ПроизводительЕврокабель-1

Описание

Кабель волоконно-оптический, многомодульной конструкции с одномодовым или многомодовым волокном, без бронепокровов.


Маркировка ОПД- * А-6 (6кН), где * - количество модулей помноженное на количество волокон.
Пример ОПД- 1*4А-6 (6кН), где в 1 модуле 4 волокна. Вместо остальных модулей закладываются кордели.



Назначение
Кабель предназначен для подвески между опорами и зданиями. Расстояние между опорами от 70 до 120 метров.

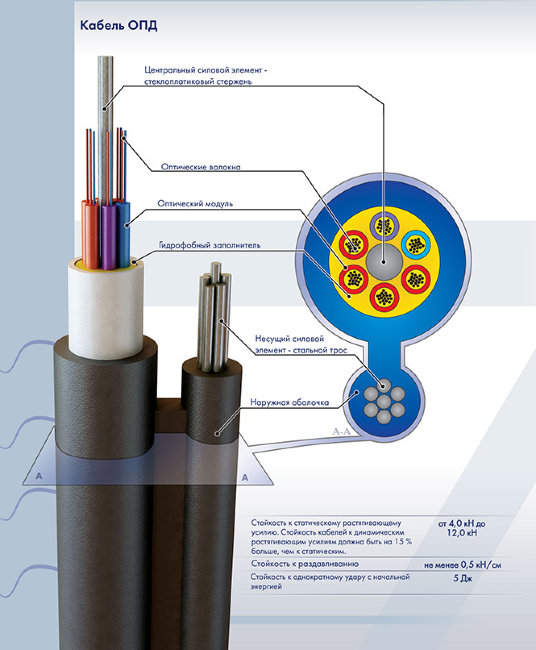

сечение кабеля


Кабели содержат центральный силовой элемент (ЦСЭ) из стеклопластика (Д), вокруг ЦСЭ скручены оптические модули с волокнами и кордели, поверх скрученного сердечника наложена наружная оболочка из полиэтилена в виде восьмерки.

Свободное пространство в оптических модулях заполнено гидрофобным заполнителем. Поверх ЦСЭ обмотаны водоблокирующие нити.

* Межмодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лeнтa.

В качестве периферийного силового элемента использован стальной трос или стеклопластиковый пруток.

Кабели предназначены для эксплуатации в диапазоне температур от минус 60 °С до 70 °С.

Допустимое растягивающее усилие от 4 до 12 кН.
Допустимое раздавливающее усилие не менее 0,5 кН/см.
Количество оптических волокон в кабеле - от 2 до 288.

Количество волокон Диаметр кабеля по сердечнику,мм Диаметр кабеля по силовому элементу,мм Масса, 1км кабеля, кг Диаметр кабеля по сердечнику,мм Диаметр кабеля по силовому элементу,мм Масса, 1км кабеля, кг
ОПД
Растягивающее усилие 4,0 кН Растягивающее усилие 6,0 кН
от 2 до 24 7,5 5,8 123 7,5 5,8 140
от 26 до 40 11,1 6,8 141 11,1 6,8 159
от 40 до 48 11,8 152 11,8 169
от 50 до 64 13,3 171 13,3 188
Растягивающее усилие 9,0 кН Растягивающее усилие 12,0 кН
от 2 до 24 7,5 5,8 160 7,5 7,0 182
от 26 до 40 11,1 6,8 178 11,1 7,5 200
от 40 до 48 11,8 188 11,8 210
от 50 до 64 13,3 208 13,3 230


Рекомендуемое расстояние между опорами подвеса
Растягивающее усилие, кН 4 6 9 12
Расстояние между опорами, м ≤50 ≤70 ≤100 ≤150


Завод изготовитель Еврокабель-1
