ОСД-6*4А-6 (6кН) (24 волокна)

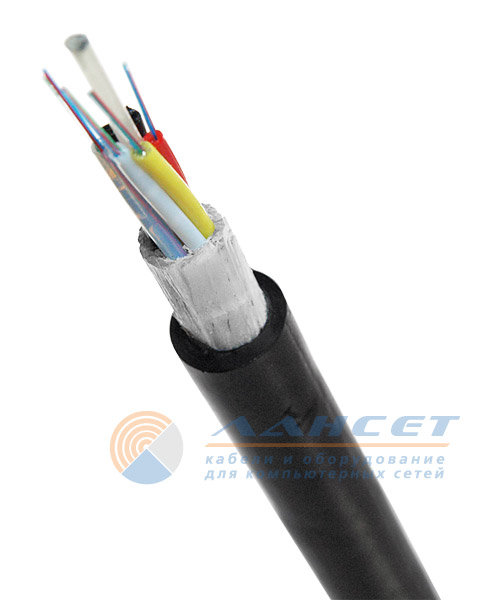

Кабель волоконно-оптический подвесной самонесущий марки ОСД.


Маркировка ОСД- * А-4, где * - количество модулей помноженное на количество волокон.

Пример ОСД- 1*4А-4, где в 1 модуле 4 волокна. Вместо остальных модулей закладываются кордели.

Оптические кабели марки ОСД предназначены для подвески на опорах воздушных линий связи.

Кабели содержат центральный силовой элемент (ЦСЭ) из стеклопластика (Д), вокруг ЦСЭ скручены оптические модули с волокнами и кордели. Поверх ЦСЭ обмотаны водоблокирующие нити.

* Междумодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента.

На сердечник наложена внутренняя оболочка из полиэтилена (ПЭ). Допускается изготовление кабеля без внутренней оболочки с периферийным силовым элементом из стеклонити.

На оболочку методом обмотки наложен периферийный силовой элемент (ПСЭ) из арамидных нитий или стеклонитей.

На ПСЭ наложена наружняя оболочка из ПЭ.
Кабели предназначены для эксплуатации в диапазоне температур от минус 60 °С до 70 °С.
Допустимое растягивающее усилие от 3,5 до 45 кН.
Допустимое раздавливающее усилие не менее 0,5 кН/см
Количество оптических волокон в кабеле - от 2 до 288.



Рекомендуемое расстояние между опорами крепления кабеля определяется по формуле:

L= F(kH)*10+10 (в метрах)

Завод изготовитель Еврокабель-1
