ОТД-12*12А-2,7 (2,7кН) (144 волокна)
Цена за метр с НДС.
Оптический кабель для прокладки по улице и в канализации. Модульная конструкция.От 4 до 144 волокон, одномод.
Количество волокон | 144 |
Растягивающее усилие, кН | 2,7 |
Тип оболочки | ПНД |
Прокладка | Канализация/Трубы |
Конструкция | Модульная |
Тип сечения кабеля | Круглый |
Диэлектрик | Да |
Производитель | Еврокабель-1 |
Описание
Оптические кабели модульной конструкции
марок ОТД (ОТДН) и ОТМ (ОТМН)
Оптический кабель для прокладки по улице и в канализации.
Маркировка ОТД- * А-2,7 (2,7кН), где * - количество модулей помноженное на количество волокон.
Пример ОTД- 1*4А-2.7 (2.7кН), где в 1 модуле 4 волокна. Вместо остальных модулей закладываются кордели.

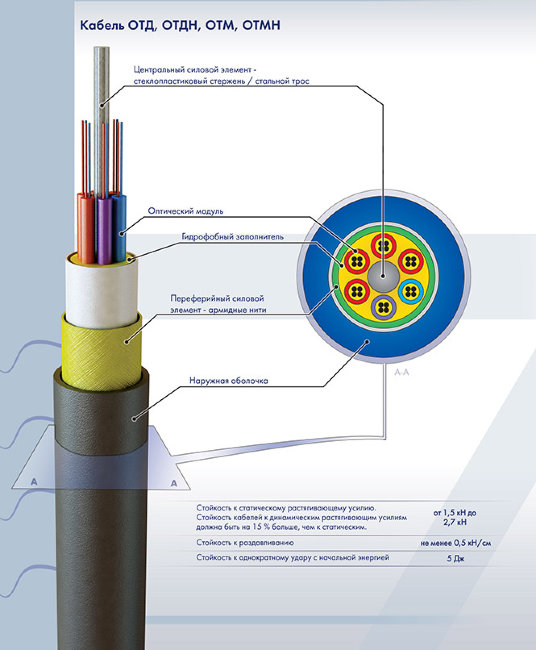

Кабели содержат центральный силовой элемент (ЦСЭ) из стеклопластика (Д) или изолированного полиэтиленом стального троса (М), вокруг ЦСЭ скручены оптические модули с волокнами и кордели. ЦСЭ обмотан водоблокирующими нитями.
Свободное пространство в оптических модулях заполнено гидрофобным заполнителем.
* Межмодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента.
** В кабелях марки ОТД поверх скрученного сердечника наложен периферийный силовой элемент (ПСЭ) из стеклонитей или арамидных нитей, либо применен только ЦСЭ повышенной прочности.
Поверх сердечника наложена наружная оболочка из полиэтилена.
Кабели ОТДН и ОТМН имеют наружную оболочку из полиэтилена нераспространяющего горение или из материала не выделяющего галогенов при горении.
Кабели предназначены для эксплуатации в диапазоне температур от -40 °С до 50 °С.
Температура монтажа от от -10 °С до 50 °С.
Минимальный радиус изгиба 10 диаметров кабеля.
Допустимое растягивающее усилие от 1,5 до 2,7 кН.
Допустимое раздавливающее усилие не менее:
0,3 кН/см для кабеля с допустимым растягивающим усилием 1,5 кН;
0,5 кН/см для кабеля с допустимым растягивающим усилием 2,7 кН.
Количество оптических волокон в кабеле - от 2 до 288.
Количество волокон |
Диаметр кабеля, мм |
Масса 1 км кабеля, кг | ||||||
Растягивающее усилие 1,5 кН | Растягивающее усилие 2,7 кН, с периферийным силовым элементом | Растягивающее усилие 1,5 кН | Растягивающее усилие 2,7 кН, с периферийным силовым элементом | |||||
ОТД |
ОТДН |
ОТД |
ОТДН |
ОТД |
ОТДН |
ОТД |
ОТДН |
|
от 2 до 24 |
7,9 |
8,5 |
9,6 | 10,2 |
52 |
61 | 68 | 77 |
от 26 до 32 |
10,5 |
11,1 |
10,8 | 11,4 | 80 | 89 | 85 | 95 |
от 32 до 40 |
||||||||
от 42 до 48 |
11,2 |
11,8 |
11,5 | 12,1 | 92 | 102 | 97 | 108 |
от 50 до 96 |
12,5 | 13,1 | 12,8 | 13,4 | 116 | 126 | 120 | 132 |
Растягивающее усилие 2,7 кН, без периферийного силового элемента | ||||||||
ЦСЭ - 3.0 мм | ЦСЭ - 2.4 мм | ЦСЭ - 3.0 мм | ЦСЭ - 2.4 мм | |||||
ОТД |
ОТДН |
ОТД |
ОТДН |
ОТД |
ОТДН |
ОТД |
ОТДН |
|
от 2 до 24 |
8,9 | 9,5 | 75 | 84 | ||||
от 26 до 32 |
||||||||
от 32 до 40 |
11,1 | 11,7 | 11,1 | 11,7 | 77 | 87 | 91 | 100 |
от 42 до 48 |
13,1 | 13,7 | 115 | 121 | ||||
от 50 до 96 |
12,5 | 13,1 | 118 | 129 | ||||
ОТМ(2,7kH) | ОТМН(2,7kH) | ОТМ(2,7kH) | ОТМН(2,7kH) | |||||
от 2 до 24 |
10,4 | 11,0 | 81 | 91 | ||||
от 32 до 96 |
12,5 | 13,1 | 115 | 126 | ||||
ОТМ(1,5kH) | ОТМН(1,5kH) | ОТМН(1,5kH) | ОТМН(1,5kH) | |||||
от 2 до 24 | 7,9 | 8,5 | 65 | 71 |
Завод изготовитель Еврокабель-1
