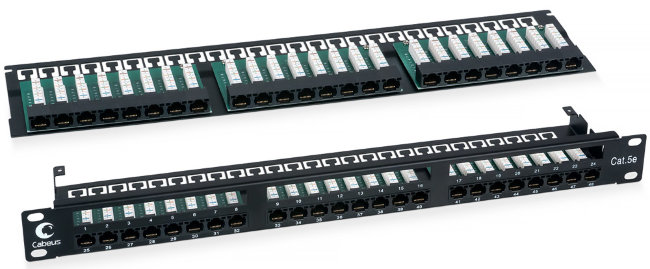

Патч-панель высокой плотности Cabeus 19" PLHD-48-Cat.5e-Dual 1U 48 портов

Новинка!
Артикул: 0006555
Москва: Под заказПетербург: Под заказ
4 400 Р
Патч-панель высокой плотности 19", 1U, 48 портов RJ-45, категория 5e, Dual IDC
Количество портов48
Высота в юнитах1U
БрендCabeus

Описание

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров.
Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 5е. Имеет 48 портов RJ-45 на 1U.
С лицевой стороны все порты пронумерованы. Конструкцией предусмотрена съемная верхняя часть патч-панели, для удобства терминирования кабелей.

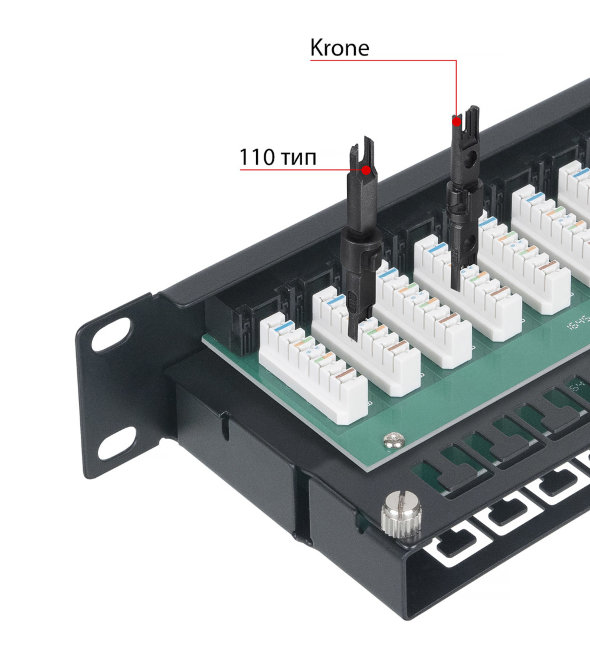

С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходят ножи тип 110 и Krone.
Патч-панель имеет встроенные задние организаторы для фиксации кабелей.

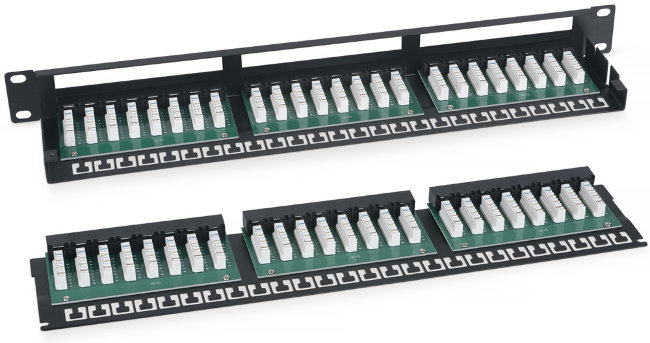

Для удобства монтажа верхняя кроссированная панель съёмная.

На панели находятся соединяющие разъемы на ее передней стороне. На обратной стороне расположены контакты, использующиеся для фиксации соединения с кабелями. Такое оборудование относят к пассивному виду сетевого оборудования.

Описание

• Тип установки: шкаф или стойка 19''
• Высота: 1U (48 портов)
• Категория: 5е
• Полоса пропускания: 100 МГц
• Тип разъема: RJ45/8р8с
• Исполнение: неэкранированное
• Тип терминирования: 110/Krone

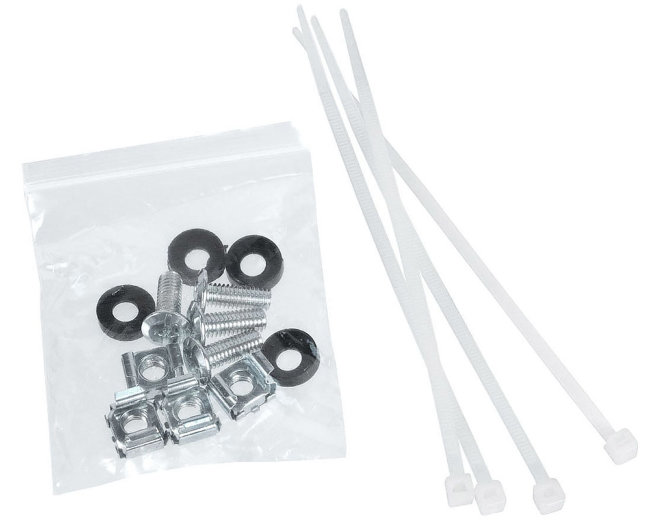

Комплект поставки

• Патч-панель – 1шт
• Стяжка нейлоновая – 48шт
• Комплект крепежа (винт, шайба, гайка М6) – 4шт
• Упаковка: индивидуальная картонная коробка

Соответствие стандартам

• ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246


Характеристики
Ед. измерения шт.
Вес 1.46 кг.
Объем 0.005 м³.
Тип Патч-панель
Исполнение 19"
Категория Кат.
Экранирование Нет
Кол-во портов 48
Высота (U) 1U



Технические характеристики
Ширина (мм) 435
Ширина с креплением (мм) 482
Высота (мм) 45 / 1U
Глубина / Длина (мм) 93
Вес (кг) 1,22
Вес в упаковке (кг) 1,46
Ширина упаковки (мм) 510
Длина упаковки (мм) 95
Высота упаковки (мм) 60
Объем (м3) 0,005
Количество портов 48
Тип неэкранированная
Заделка контактов Dual IDC
Цвет черный



Электрические характеристики
Контактное сопротивление 20 мОм
Сопротивление изоляции 500 МОм


Эксплуатация

• Подключаемые проводники: одножильные 22 – 25 AWG
• Количество подключений: не менее 750 циклов
• Усилие удержания разъема: 50Н/1 мин
• Допустимая температура хранения: от -40 до +70
• Допустимая температура монтажа: от 0 до +50
• Допустимая температура эксплуатации: от -10 до +60

Материалы

• Корпус: сталь 1,6 мм
• Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
• Корпус: ударопрочный ABS-пластик, UL-94V-0
• Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
• Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
• IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова

Особенности конструкции

• Цифровая маркировка портов с лицевой стороны панели
• Цифровая маркировка IDC контактов
• Встроенный задний кабельный организатор кабеля

Поддерживаемые приложения

• 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
