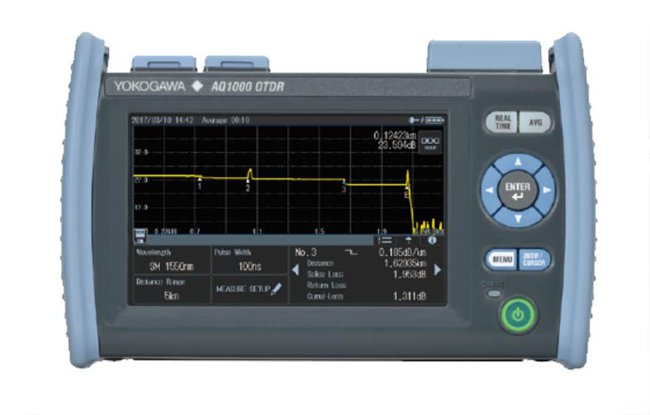

Рефлектометр Yokogawa AQ1000-UFC
Длины волн, нм 1310±20/1550±20
Применяемое волокно SM (ITU-T G/652)
Размеры, мм 185х116х56
Масса, г 660
| Бренд | Yokogawa |
![Кросс оптический 19" 96-SC-2U (сплошная передняя панель)](/wa-data/public/shop/products/88/08/888/images/18582/18582.0x190.jpg "Кросс оптический 19" 96-SC-2U (сплошная передняя панель)")
Описание
Новый компактный рефлектометр Yokogawa AQ1000 для монтажных или
эксплуатационных работ на городских сетях. Прибор является самым компактным и
легким в линейке, а благодаря максимальной простоте конструкции имеет очень
низкую цену. Yokogawa AQ1000 имеет режим "одна кнопка", при котором в полностью
автоматическом режиме производятся измерения, анализ полученных результатов с
прохождение теста Годен/Не годен и запись результатов.
Несмотря на простоту, рефлектометр AQ1000 имеет высокое быстродействие, время
загрузки менее 10 секунд, современный цветной сенсорный экран 5 дюймов,емкую
батарею с временем автономной работы не менее 10 часов. В рефлектометре Yokogawa
AQ1000 есть режим измерений в реальном времени, а также уже встроенные опции
измерителя мощности и источника излучения.
По желанию заказчика может быть добавлен источник видимого излучения, а также
функция беспроводного подключения для оперативной передачи результатов измерений
или удаленного управления.
Особенности
Полноценный рефлектометр с экраном 5 дюймов
Вес всего 660 грамм
Сенсорный экран емкостного типа
Полное тестирование нажатием одной кнопки
Поддержка беспроводного соединения
Мощная батарея - 10 часов автономной работы
Технические характеристики
| Модель рефлектометра | Yokogawa AQ1000 | |
| Длины волн, нм | 1310±20/1550±20 | |
| Применяемое волокно | SM (ITU-T G/652) | |
| Диапазон расстояний, км | 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 256 | |
| Ширина импульса, нс | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 | |
| Разрешение считывания | Минимум 5 см | |
| Число точек в рефлектограмме | Максимум 256000 | |
| Точность измерения расстояния | ±(1 м + измеряемое расстояние х 2 х 10¯⁵ ± 1 разрешение считывания) | |
| Мертвая зона | по событию, м | ≤0.75 |
| по затуханию, м | 4/5 | |
| Динамический диапазон, дБ | 32/30 | |
| Точность измерения потерь | ±0.03 дБ/дБ | |
| Точность измерения отражения | ±2 дБ | |
| Класс лазера | Class 1M | |
| Общие | ||
| Экран | 5 дюймов цветной TFT LCD WVGA (емкостной сенсорный экран) | |
| Разрешение | 800 х 480 точек | |
| Интерфейсы | USB 2.0 x 2 Type A x 1 Type micro B x 1 |
|
| Беспроводное соединение (опция /WLN) | IEEE802.11b/g/n | |
| Размеры | 185 х 116 х 56 мм | |
| Вес | 660 грамм | |
| Условия окружающей среды | ||
| Температура | Эксплуатация: -10...+50ºC, 10...35ºC при зарядке, исключая зарядку с помощью USB-адаптера Хранение: -20...+60ºC |
|
| Влажность | 5...90% RH (без конденсации) | |
| Высота над уровнем моря | 4000 м или меньше | |
| Электропитание и время работы | ||
| Электропитание | Постоянное 5 В±10%, максимум 1,5 А | |
| Аккумуляторная батарея Тип | Литий-ион полимер | |
| Время работы | 10 часов или больше (Telcordia GR-196-CORE Issue 2, сентябрь 2010) | |
| Время зарядки | 5 часов (типичное) | |
| Стандарт безопасности | EN61010-1 | |
| Лазерная безопасность | IEC/EN 60825-1:2007 GB7247/1-2012, FDA 21CFR1040.10 и 11 |
|
| Электромагнитная совместимость |
Излучение |
EN61326-1 Class A EN55011 Class A Group1 |
| Помехоустойчивость | EN61326-1 Table 2 | |
| Беспроводное соединение |
Wireless LAN (опция) |
EN300 328 V2.1.1, EN301 489-1 и 17 |
