U/UTP4 СКО Сat 5e PE 4х2х0,48 AWG24 Outdoor (кор.305м)
| Диаметр жилы, мм | 0,48 |
| Проводник | Медь |
| Категория | 5e |
| Экран | UTP |
| Оболочка | ПНД |
| Количество пар | 4 |
| Бренд | СКО |
Описание
Кабель СКО U/UTP Сat 5e PE 4x2 AWG24 Outdoor
Назначение
Симметричные кабели связи предназначены для наружной прокладки в телефонной
канализации, в коллекторах, шахтах, по стенам зданий по международному стандарту
ИСО/МЭК 11801 и в сетях широкополосного доступа в частотном диапазоне до 100 МГц
при рабочем напряжении не более 72 В.
Диаметр жилы 0,46-0,52 мм.
Число пар: 4.
Механические характеристики
- максимальное растягивающее усилие - 50 Н;
- разрывное усилие оболочки не менее - 9МПа;
- радиус изгиба кабелей при монтаже должен быть не менее восьми максимальных наружных диаметров кабеля.
| Основные массогабаритные характеристики | |||
| Диаметр ТПЖ | 0,52 | 0,48 | 0,46 |
| Номинальный внешний диаметр, мм | 5,35±0,1 | 4,85±0,1 | 4,65±0,1 |
| Масса нетто, кг/км | 28,72 | 25,11 | 23,00 |
| Технические характеристики | |
| Наименование | Значение |
| Диапазон рабочих частот, МГц | до 100 |
| Волновое сопротивление в диапазоне частот (1-100) МГц, Ом | 100±15 |
| Собственное затухание, дБ/100м, не более: - на частоте 1 МГц - на частоте 20 МГц - на частоте 100 МГц |
2,4 10,44 24,77 |
| Переходное затухание между цепями на ближнем конце(NEXT),
дБ/100м, не менее: - на частоте 1 МГц - на частоте 4 МГц - на частоте 20 МГц - на частоте 100 МГц |
65,3 56,3 45,8 35,3 |
| Защищенность цепи на дальнем конце (FEXT), дБ/100м, не менее: - на частоте 4 МГц - на частоте 20 МГц - на частоте 100 МГц |
52,0 38,0 24,0 |
| Обратные потери (RL), дБ/100м, не менее: - на частоте 4 МГц - на частоте 20 МГц - на частоте 100 МГц |
23,0 25,0 20,1 |
| Электрическая емкость пар, не более, нФ/км | 56 |
Кабели допускается эксплуатировать при температуре окружающей среды: от минус
60 °С до плюс 60 °С - для кабелей в оболочке из светостабилизированного
полиэтилена.
Проверка и монтаж кабелей в оболочке из светостабилизированного полиэтилена
должны быть проведены при температуре окружающей среды не ниже минус 20 °С.
Радиус изгиба кабелей при монтаже должен быть не менее восьми максимальных
наружных диаметров кабеля.
Все LAN-кабели категории 5е выпускаемые ООО «Сарансккабель-Оптика»
соответствуют ГОСТ Р 54429-2011.

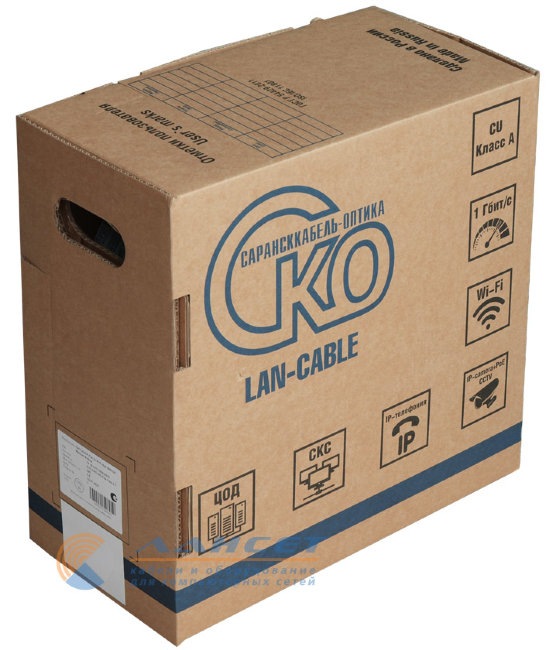

Поставка кабелей производится в картонных коробках по 305 метров с габаритами
385х365х230мм
