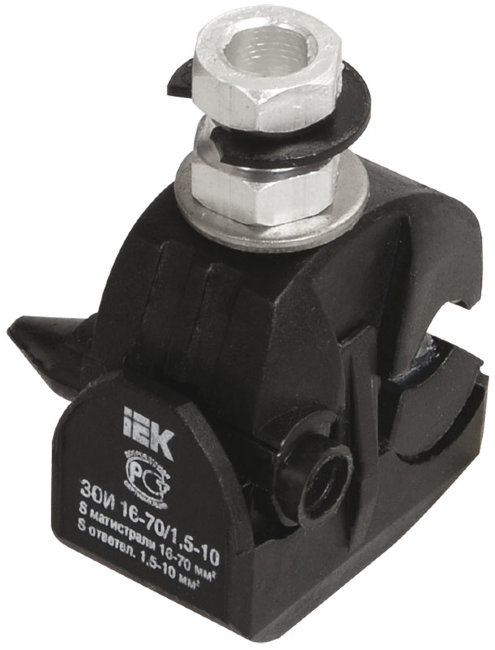

Зажим ответвительный IEK ЗОИ 16-70/1,5-10

Новинка!
Артикул: 0002121
Москва:
В наличии
Петербург: Под заказ
Сечение, магистрали - 16 - 70 мм²;
Сечение, ответвление - 1,5 - 10 мм²;
Масса - 0,057 кг

Описание

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения).

При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.

Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.

Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц.



Технические характеристики
Номин напряжение 1000 В
Сечение магистрали  16...70 мм²
Сечение ответвления 1,5...10 мм²
Тип соединения Винтовое соединение
Температура эксплуатации -60...+55 °C
Номин ток зажима 46 А
Момент срыва головки болта при монтаже 9 Нм
Номин напряжение изоляции Ui 6000 В
Длина 34 мм
Ширина 40 мм
Высота 60.0 мм
Вес 0,057 кг
Срок службы, Лет 40
Гарантийный срок, Лет 6
