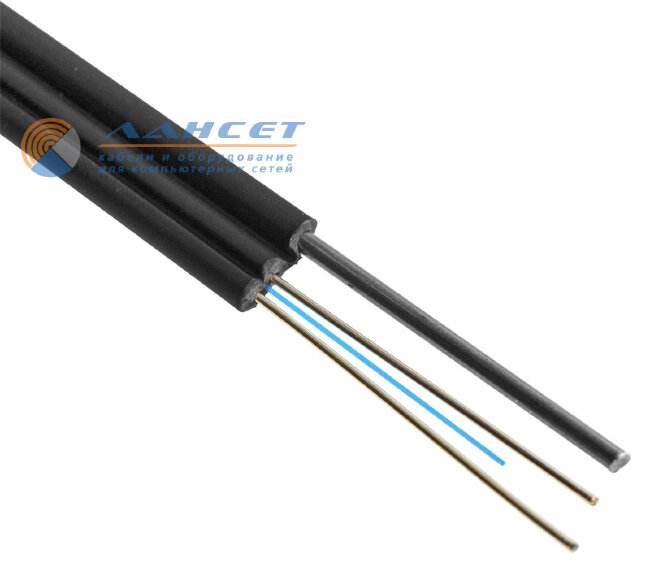

Alpha Mile Flex FTTx (2М-М) кабель оптический с тросом(проволка) 1 волокно G.657.А1 (кат1000м)
Цена за катушку 1000м с НДС.
Оптический кабель абонентский, уличный, подвесной 1,8 кН.
1; 2; 4 волокна, одномод G.657.А1
| Количество волокон | 1 |
| Растягивающее усилие, кН | 1,8 |
| Длина кабеля в упак., м | 1000 |
| Тип оболочки | ПНД LS-HF |
| Прокладка | Подвешивание |
| Конструкция | Бабочка |
| Тип сечения кабеля | Плоский |
| Диэлектрик | Нет |
| Производитель | Alpha Mile |
Описание
Цена за катушку кабеля 1000м с НДС
Абонентский оптический кабель Alpha Mile для FTTx сетей, с дополнительным
несущим элементом, максимальное растягивающее усилие 1,8 кН, 1; 2 ; 4 волокна
G.657.А1
Назначение
Абонентский оптический кабель Alpha Mile Flex FTTH/FTTx (604-13-XX*)
предназначен для прокладки внутри помещений, чердачных помещений, в трубах,
кабель-каналах, лотках. Так же допускается протяжка между зданиями и опорами.
Применяется в FTTH/FTTx сетях, где требуется минимальные геометрические размеры
оболочки, вместе с тем должна обеспечиваться надежная защита волокна от
климатических и механических воздействий. Особая скругленная форма кабеля
обеспечивает минимальное трение при прокладке кабеля методом протяжки.
Конструкция
Кабель может содержать от одного до восьми оптических волокон,
соответствующих рекомендации ITU-T G.657.А1 (одномодовое волокно с подавленным
«водяным пиком» и уменьшенными потерями на изгибе). Конструкция представляет
собой самонесущий волоконно-оптически кабель (далее ВОК). Устойчивость к
растягивающей нагрузке кабелю придают два силовых элемента из стальной
оцинкованной проволоки диаметром 0,45мм и дополнительный силовой элемент из
стальной оцинкованной проволоки диаметром 1мм. Наружная оболочка изготовлена из
LSZH (Low Smoke Zero Halogen) компаунда. Использование кабелей в такой оболочке
необходимо при их прокладке в местах, где может возникнуть угроза отравления
людей продуктами горения в случае пожара. Особенностью состава оболочки является
полное отсутствие токсичных галогенных газов и низкое выделение дыма в процессе
горения.
| Количество волокон | 1/2/4/6/8 |
| Размеры кабеля, мм |
5,2±0,2 х 2,0±0,2 (для ВОК 1/2/4 волокна) 6,2±0,2 х 2,5±0,2 (для ВОК 6/8 волокон) |
| Тип волокна (согласно ITU-T) | 9/125 (G.657.А1) |
| Цвета волокон | 1 волокно - Синий 2 волокна - Синий, Оранжевый 4 волокна - Синий, Оранжевый, Зеленый, Коричневый 6 волокон - Синий, Оранжевый, Зеленый, Коричневый, Серый, Белый 8 волокон - Синий, Оранжевый, Зеленый, Коричневый, Серый, Белый, Красный, Черный |
| Материал наружной оболочки | LSZH, соответствует стандартам UL1581, ANSI/UL83 |
| Цвет наружной оболочки | Черный (устойчив к УФ излучению) |
| Силовой элемент | Две стальные оцинкованные проволоки |
| Диаметр силового элемента, мм | 0,45 |
| Дополнительный силовой элемент | Стальная оцинкованная проволока |
| Диаметр доп. силового элемента, мм | 1 |
| Минимально допустимый радиус изгиба, мм | 10 (статический) 25 (динамический) 120 (с дополнительным несущим элементом) |
| Кратковременная растягивающая нагрузка, кН | 0,37 (напряжение волокна ≤0.25%) 0,5 (напряжение волокна ≤0.33%) 0,9 (напряжение волокна ≤0.60%) |
| Разрывная нагрузка, кН | 1,8 |
| Типовое затухание, дБ/км | ≦0,40
при 1310 нм
≦0,30 при 1550 нм |
| Макс. нагрузка при сжатии, Н/100 мм | 2200 |
| Масса кабеля, кг/км | 18,5 (для ВОК 1/2/4 волокна) 26,5 (для ВОК 6/8 волокон) |
| Температура хранения и транспортировки | -40℃～+70℃ |
| Температура монтажа | -10℃～+70℃ |
| Температура эксплуатации | -40℃～+70℃ |
| Размер упаковки, мм | 370х275х370 |
Производитель оставляет за собой право изменять внешний вид, технические
характеристики и комплектацию без уведомления.
