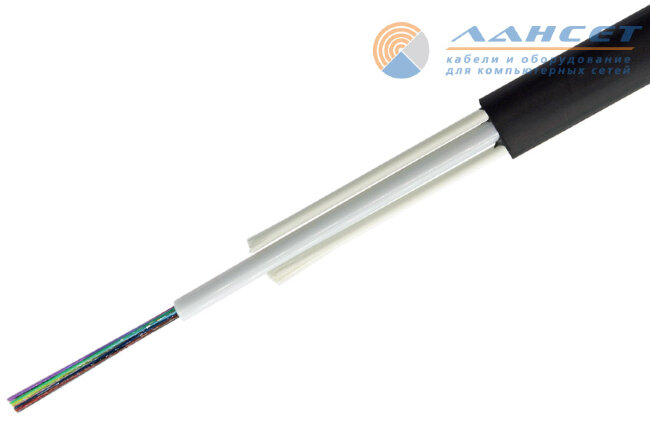

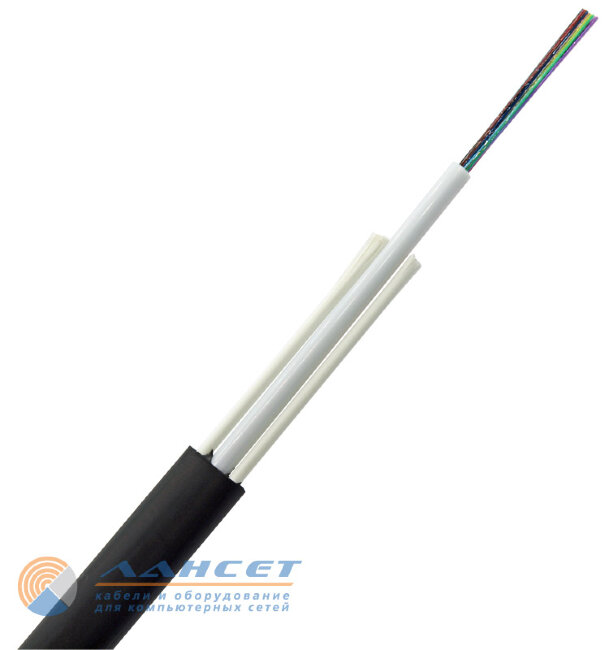

COVLINE ADSS Flat Drop, 24 волокна G.657 A1 1.8*2 FRP HDPE 3kN, 2000 м
Цена за катушку 2000м с НДС.Оптический кабель абонентский, уличный c дополнительными стеклопластиковыми прутками 1,8мм. Растягивающее усилие 3 кН. Одномодовые волокна G.657 A1.
| Количество волокон | 24 |
| Растягивающее усилие, кН | 3 |
| Длина кабеля в упак., м | 2000 |
| Тип оболочки | ПНД |
| Прокладка | Подвешивание |
| Конструкция | Центральная трубка |
| Тип сечения кабеля | Плоский |
| Диэлектрик | Да |
| Производитель | COVLINE |
Описание
Плоский оптоволоконный кабель COVLINE ADSS Flat Drop, G.657 A1 1.8*2 FRP
HDPE 3kN
Описание кабеля
Кабель представляет собой полностью диэлектрическую конструкцию и может
содержать от 1 до 24 оптических волокон которые соответствуют стандарту G.657.A1
или другим типам волокна. Кабель имеет плоское сечение и представляет собой два
стекловолоконных прутка(FRP-Fiber Reinforced Plastic) диаметром 1,8мм между
которыми располагается оптический модуль(трубка) с оптическими волокнами. Модуль
с волокнами заполнен гидрофобным заполнителем. Поверх
модуля и прутков внешняя оболочка выполненная из ПНД (полиэтилен низкого
давления).

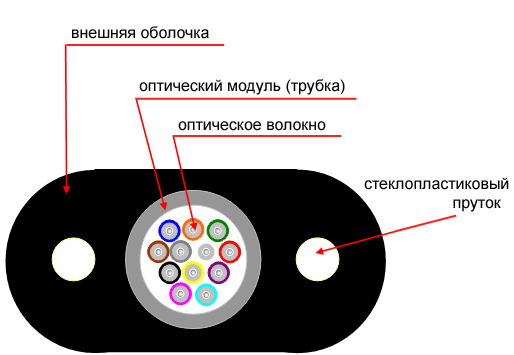

Конструкция кабеля (рисунок)
Особенности
• Хорошие механические и экологические характеристики.
• Характеристики защиты от ультрафиолета соответствуют требованиям
соответствующих стандартов.
• Механические характеристики соответствуют требованиям соответствующих
стандартов.
• Передача данных большой емкости.
| Конструкция кабеля | ||
| Количество волокон | 1-24 | |
| Тип волокна | G657A1 | |
| Броня | Нет | |
| Силовые элементы | Стеклопруток FRP 2*1,8 мм | |
| Диаметр модуля (трубки) | 2,0 ± 0,2 мм (полимерная) | |
| Материал оболочки | Плотный полиэтилен (ПНД) | |
| Внешние размеры кабеля | 2 волокна | (3,7 ± 0,2) х (7,2 ± 0,2) мм |
| 4 волокна | ||
| 8 волокон | ||
| 16 волокон | (4,5 ± 0,2) х (7,9 ± 0,2) мм | |
| 24 волокна | (5,0 ± 0,2) х (9,2 ± 0,2) мм | |
| Вес кабеля | 36 кг ± 2 кг | |

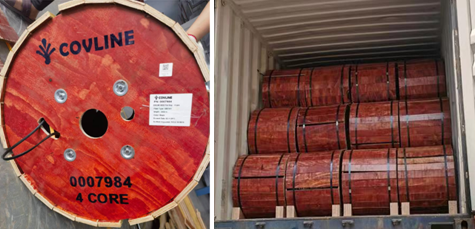

| Тара фанерная катушка | 2, 4, 8 волокон | Ø 0,63 м, ширина 0,44 м, вес 5 кг |
| 16 волокон | Ø 0,68 м, ширина 0,44 м, вес 6 кг | |
| 24 волокна | Ø 0,68 м, ширина 0,56 м, вес 7 кг | |
Стандартный цвет волокон
Цвет отдельных волокон должен соответствовать таблице ниже:
Наружная оболочка черная.
| Всего волокон в модуле до 12 | 1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зелёный | Коричневый | Серый | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Чёрный | Жёлтый | Фиолетовый | Розовый | Голубой |
Цвета 13~24 будут отмечены черным маркером примерно каждые 3,5 см.
Для черного цвета нет необходимости наносить черный маркер, вместо этого будет
использоваться маркер светлого цвета.
|
Параметр |
Значение | |
| Температура прокладки | -20 +60 ºС | |
| Температура эксплуатации | -40 + 70 ºС | |
| Минимальный радиус изгиба, мм | Долгосрочный | 15D |
| Краткосрочный | 30D | |
| Допустимая прочность на разрыв, H | Долгосрочная | 1500 |
| Краткосрочная | 3000 | |
| Раздавливающая нагрузка, H/100мм | Долгосрочная | 600 |
| Краткосрочная | 1200 | |
| Рекомендуемый пролёт, м | 100±10 | |
| Характеристики волокна | |||
| Тип волокна | Ед. изм. | SM G657A1 |
|
| Длина волны | nm | 1310/1550 | |
| Затухание | дБ/км | ≤3.5/0.21 | |
| Рассеивание | 1310 нм | Ps/(nm*km) | ≤18 |
| 1550 нм | Ps/(nm*km) | ≤22 | |
| Длина волны с нулевой дисперсией | nm | 1312±10 | |
| Наклон нулевой дисперсии | ps/(nm²×Km) | ≤0.090 | |
| Максимальное значение PMD для отдельного волокна | [ps/√km] | ≤0.2 | |
| PMD Design Link Value | ps/(nm²×Km) | ≤0.08 | |
| Длина волны отсечки волокна λ | nm | ≧1180,≤133 0 |
|
| Длина волны отсечки кабеля λc | nm | ... | |
| MFD | 1310 нм | um | 9.0±0.4 |
| 1550 нм | um | 10.1±0.5 | |
| Шаг (среднее двунаправленное измерение) |
dB | ≤0.05 | |
| Irregularities over fiber length and point discontinui | dB | ≤0.05 | |
| Разностный коэффициент обратного рассеяния | dB/km | ≤0.03 | |
| Равномерность затухания | dB/km | ≤0.01 | |
| Cladding diamet | um | 124.8±0.1 | |
| Cladding non-circularity | % | ≤0.7 | |
| Coating diameter | um | 242±7 | |
| Coating/chaffinch concentrically error | um | ≤12.0 | |
| Coating non circularity | % | ≤6.0 | |
| Core/cladding concentricity | um | ≤0.5 | |
| Curl(radius) | um | ≥4 | |
| Характеристики окружающей среды волокна G657A (1310 нм, 1500 нм, ＆1625 нм) | |||
| Температурная зависимость Наведенное затухание при |
-60℃ to +85℃ | ≤0.05 | [db/Km] |
| Циклическое изменение температуры и влажности Наведенное затухание при |
-10℃ to +85℃, 98% относительной влажности |
≤0.05 | [db/Km] |
| Зависимость от насыщения водой Индуцированное затухание при |
23 ℃ в течение 30 дней | ≤0.05 | [db/Km] |
| Зависимость от влажного тепла Наведенное затухание при |
85℃ и 85% относительной влажности | ≤0.05 | [db/Km] |
| на 30 дней | |||
| Сухое тепловое старение при | 85℃ | ≤0.05 | [db/Km] |
| Механические характеристики | |||
| Контрольный тест | off line | ≧9.0 | [N] |
| ≧1.0 | [%] | ||
| ≧100 | [kpsi] | ||
| Затухание, вызванное макроизгибом | |||
| 100 витков вокруг оправки диаметром 50 мм. | |||
| 10 витков вокруг оправки диаметром 30 мм. | 1550nm | ≤0.1 | [dB] |
| 10 витков вокруг оправки диаметром 30 мм. | 1625nm | ≤0.3 | [dB] |
| 1 виток вокруг оправки диаметром 20 мм. | 1550nm | ≤0.1 | [dB] |
| 1 виток вокруг оправки диаметром 20 мм. | 1625nm | ≤0.5 | [dB] |
| Усилие полосы покрытия | типичное среднее значение для | 1.7 | [N] |
| пиковая сила | ≧1.3 ≤8.9 |
[N] | |
| Параметр восприимчивости к коррозии при динамическом напряжении и (типичный) | ≧20 | ||
Кабель сертифицирован по:
1) ISO9001
2) SGS, ROHS
3) ULE329066
4) REACH
5) CPR
6) ANATEL
Кабель изготовлен в Китае
