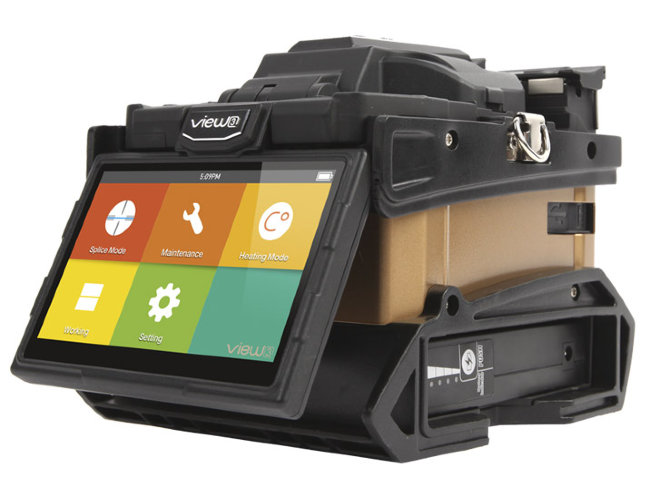

INNO Instrument VIEW 3 автоматический сварочный аппарат
Описание
INNO View 3 — это сварочный аппарат для сварки одиночных оптических волокон
класса fixed focus нового поколения "View".
Аппарат юстирует волокна по двум взаимно перпендикулярным осям X и Y, а затем
сталкивает по третьей оси Z.
INNO View 3 оптимизирован не только для сетей связи общего пользования, но и для
абонентских сетей FTTx и PON. Зажимы его кареток могут фиксировать наружное
покрытие 250 мкм, 900 мкм, 2 мм, 3мм и плоский кабель 3х2 мм.
Аппарат варит между собой патчкорды и защищает сварной стык гильзами FTTx и
одноволоконными муфтами INNO I-Lock 160, что является незаменимой функцией при
подключении абонентов.
INNO View 3 укомплектован всем необходимым для оконцовки кабеля сварными
коннекторами INNO SOC-SC.
Состав поставки
Сварочный аппарат INNO View 3 | 1 шт |
VFH-40, съёмный магнитный зажим на каретку 0.25мм; 0.9мм; 2мм; 3мм; плоский кабель 3х2 мм. |
2 шт |
Прецизионный скалыватель V-7 | 1 шт |
Кабель для подключения внешнего блока питания/зарядки к сети 220 В с евровилкой и гнездовым разъёмом C5 | 1 шт |
JS-180300 Блок питания/зарядки внешний Вход — штыревой разъём C6: AC 100-240 В; 50-60 Гц; Выход: DC 19 В; 3.42 А |
1 шт |
LBT-50, аккумулятор в слот Вход: DC 19 В Выход: DC 11.1 В; 4200 мАч |
1 шт |
Съёмный зажим печи стандартный | 1 шт |
Съёмный зажим печи для SOC | 1 шт |
FH-SOC, cъёмный зажим на каретку, для сварных коннекторов SC |
1 шт |
Оснастка для очистки нагара с электродов (гриндер) hl-10 | 1 шт |
CG-22, лоток для охлаждения КДЗС | 1 шт |
E-50, запасные электроды | 1 пара |
Ручной ремень для переноски аппарата | 1 шт |
Протокол заводского тестирования | 1 шт |
NBX-35 Кейс транспортировочный, пылевлагозащитный |
1 шт |
Ремень наплечный | 1 шт |
* Комплектация может быть изменена без уведомления |
Спецификация
• Размеры
Высота × Ширина × Глубина = 143 × 130 × 155 мм (без защитного бампера)
Высота × Ширина × Глубина = 152 × 147 × 175 мм (с защитным бампером)
•
Вес
2.31 кг (с аккумулятором)
1.95 кг (без аккумулятора)
•
Форма канавок V-образная, под одиночное волокно
•
Типы свариваемых волокон
SM (ITU-T G.652 & G.657)
MM (ITU-T G.651)
DS(ITU-T G.653)
NZDS (ITU-T G.655)
•
Фиксация волокно по наружному покрытию
0.25 мм
0.9 мм
2 мм
3.0 мм + плоский кабель сечением 3х2 мм
•
Длина скола
Диаметр: от 0.125 до 1 мм
Длина скола: от 8 до 16 мм
•
Допустимый диаметр волокна для закладывания в V-канавку 80 - 150 мкм
•
Сварка волокон
Предустановленных программ: 21
Память: 128 программируемых режимов
•
Термоусадка гильз
Предустановленных программ: 2
Память: 32 программируемых режима
•
Затухание в сварных стыках
SM: 0.03 дБ
MM: 0.02 дБ
DS: 0.05 дБ
NZDS: 0.05 дБ
G.657: 0.03 дБ (ITU-T Standard)
•
Возвратные потери >> 60 дБ
•
Подсветка 3 белых LED
•
Продолжительность одной сварки
7 сек в программе Quick
9 сек в программе SM
•
Оценка потерь сварного стыка Автоматическая, во всех режимах
•
Допустимые размеры защитных гильз
Длина: 20 мм, 30 мм, 40 мм, 50мм, 60 мм
Диаметр: до 6 мм
•
Продолжительность одной термоусадки 30 сек для гильзы типа FP-03
•
Объем журнала сварок Хранятся данные последних 2000 сварок
•
Тест на разрыв 1.96 - 2.25 Н
•
Условия эксплуатации
Высота от 0 до 5000 м
влажность от 0 до 95% без конденсата
от -10° до +50°С
скорость ветра не более 15 м/с
•
Условия хранения
Влажность от 0 до 95% без конденсата
от -40° до +80°С
•
Монитор 5.0″ цветной LCD тачскрин, с регулируемым углом наклона, инверсией
изображения и защитой из закалённого стекла.
•
Увеличение волокон До 520х как при раздельном, так и при одновременном просмотре
с камер: X, Y, XY, X/Y.
•
Требуемый источник питания
Переменное напряжение: От 100 до 240 В, 50 - 60 Гц
Постоянное напряжение: От 9 до 14 В
•
Ёмкость и ресурс аккумулятора 4200 мАч, 170 сварок с усадкой
•
Управление Клавиатура / Тачскрин
•
Автоматическая калибровка дуги Да, учитывающая температуру и атмосферное
давление
•
Ресурс электродов 3500 разрядов, допускается чистка и повторное использование
•
Интерфейсы
USB 2.0
Mini USB
