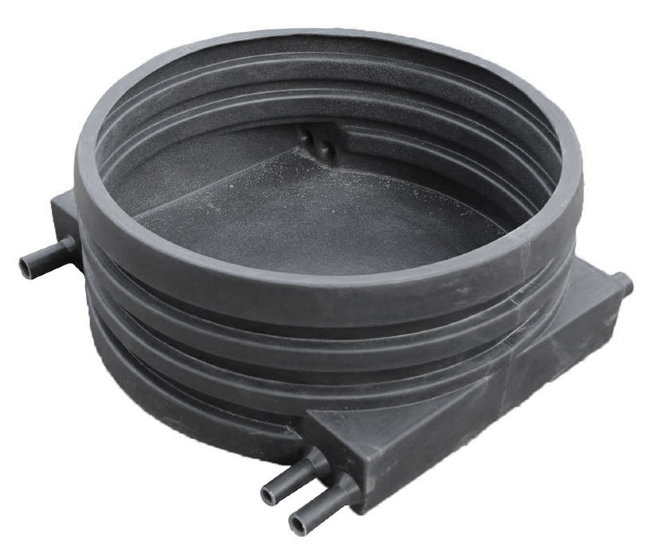

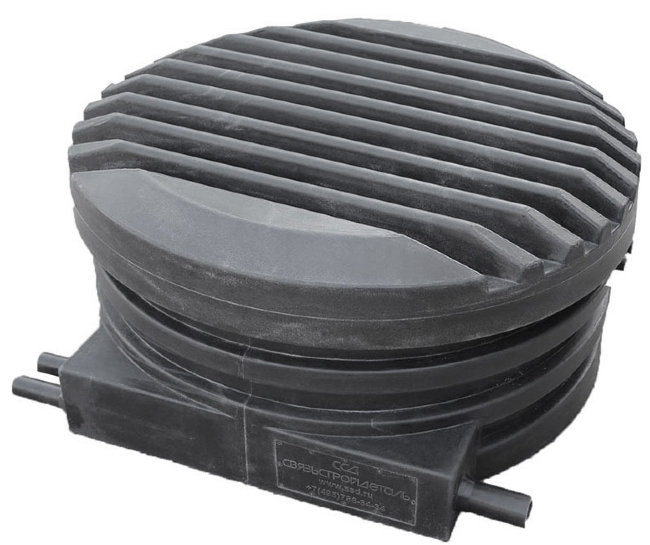

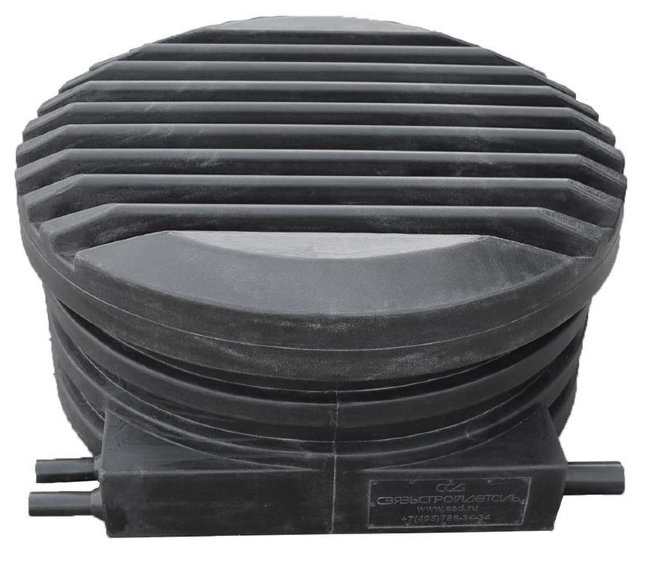

Камера оптическая трубопроводная КОТ-2-ССД
Для защиты оптических муфт и технологического запаса оптического кабеля от внешних воздействий
Описание
Предназначена для защиты оптических муфт и технологического запаса
оптического кабеля от внешних воздействий (включая грызунов) в местах стыковки
рабочих длин оптического кабеля, проложенного в защитных полиэтиленовых трубах (ЗПТ)
методом задувки. Патрубки КОТ-2 соединяют с трубой ЗПТ либо при помощи
соединительных муфт (механических или электросварных), либо сквозным вводом
трубы внутрь камеры. В обоих случаях должна осуществляться герметизация
оптического кабеля в ЗПТ с помощью кабельных вводов (проходных заглушек).
Герметизация патрубка оптической камеры с трубой ЗПТ осуществляется с помощью
термоусаживаемой трубки ТУТ.
КОТ-2 может выдерживать:
- вертикальную нагрузку грунта высотой до 2 м;
- дополнительную вертикальную нагрузку до 70 кН/см² при заложении его в места
возможного наезда транспорта, на участок расположения оптических муфт;
- воздействие ручных орудий труда при открывании.
В камере оптической трубопроводной размещается:
- до двух муфт типа МТОК стандартного размера (МТОК-Г3) или малогабаритных
(МТОК-Л6);
- технологический запас оптического кабеля (до 15 м с каждой соединяемой
стороны) с наименьшим радиусом изгиба 450 мм;
- технологический запас проводников для КИП длиной до 15 м каждый.
Основные преимущества:
- срок службы составляет 50 лет;
- небольшой вес при транспортировке и монтаже, не требующий грузоподъемных
механизмов;
- не требует катодной защиты, что значительно уменьшаются расходы на
обслуживание;
- стойкость к воздействию агрессивных сред;
- стойкость к низким температурам;
- обеспечивает экологическую безопасность окружающей среды и обслуживающего
персонала.
Характеристики
Материал - Полиэтилен среднего давления

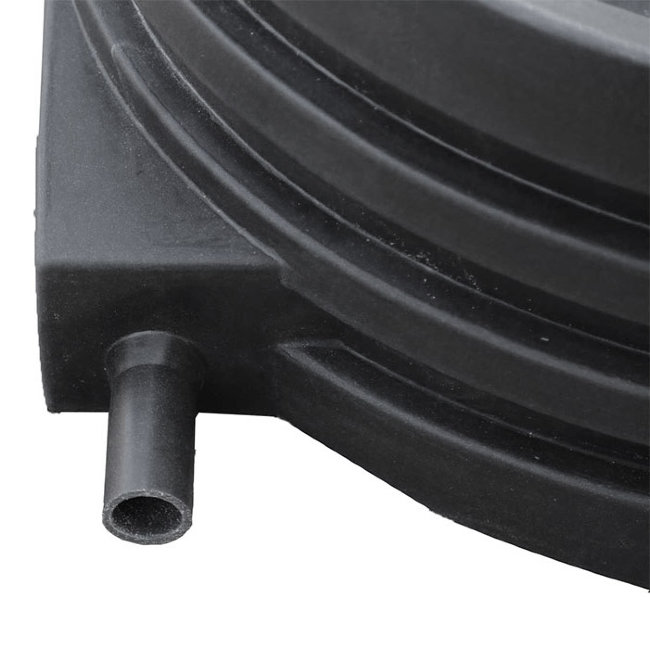

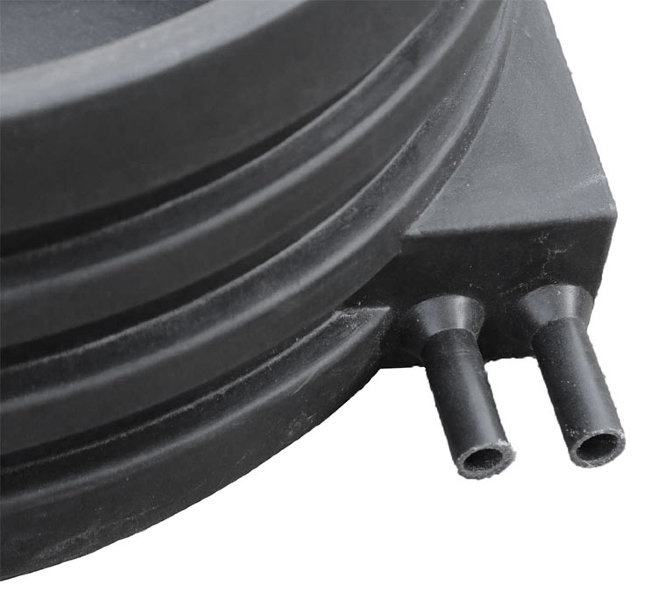

Вводы - Литые патрубки на корпусе
Количество патрубков, шт. 6
Из них, наружный/внутренний диаметр:
- 40/26 мм, шт. - 4
- 55/41 мм, шт. - 2
Рабочая температура, С° -40…+60
Высота, мм 495
Диаметр, мм 1070
Масса, кг 33

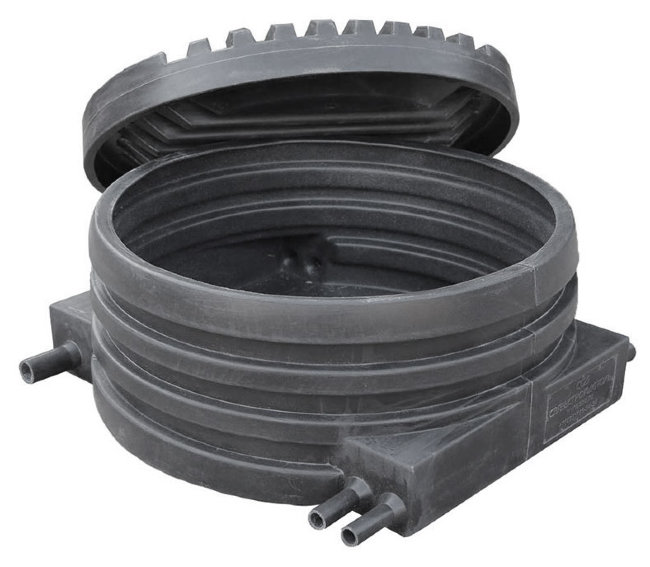

Комплектация
Корпус камеры 1 шт.
Крышка камеры 1 шт.
