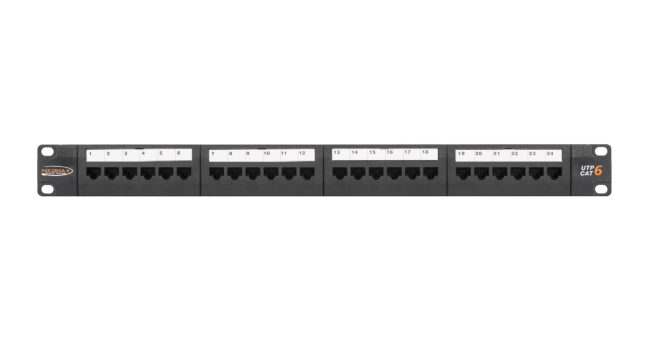

Коммутационная панель NIKOMAX NMC-RP24UE2-1U-BK 19", 1U, 24 порта, Кат.6 (Класс E), чёрная
Неэкранированная патч-панель, 24 порта, 19", 1U, категория 6
| Количество портов | 24 |
| Высота в юнитах | 1U |
| Категория | 6 |
| Экранирование | Нет |
| Бренд | NIKOMAX |
![Кросс распределительный укомплектованный 1U 19" 24-SC/UPC](/wa-data/public/shop/products/60/29/2960/images/7558/7558.0x190.jpg "Кросс распределительный укомплектованный 1U 19" 24-SC/UPC")
![Блок розеток NTSS-PDU-1U-PL-VDE пластик 220В, 19", 1U, 8 розеток, 2К+3 без шнура питания](/wa-data/public/shop/products/39/33/3339/images/13304/13304.0x190.jpg "Блок розеток NTSS-PDU-1U-PL-VDE пластик 220В, 19", 1U, 8 розеток, 2К+3 без шнура питания")
Описание
Коммутационные панели (патч-панели) предназначены для монтажа кабелей в
различных подсистемах СКС и подключения отдельных составляющих сети друг к другу
при помощи коммутационных шнуров.
Неэкранированные патч-панели NIKOMAX выполнены в черном цвете и предназначены
для монтажа в 19” шкаф или стойку.
● Панели NMC-RP24UE2-1U-BK (кат.6) и NMC-RP24UD2-1U-BK (кат.5е) имеют
стандартную высоту в 1U и вмещает 24 порта RJ45/8P8C.
● Панели NMC-RP48UE2-2U-BK (кат.6) и NMC-RP48UD2-2U-BK (кат.5е) представляют
собой версию на 2U, 48 портов RJ45/8P8C и являются более экономичным решением.

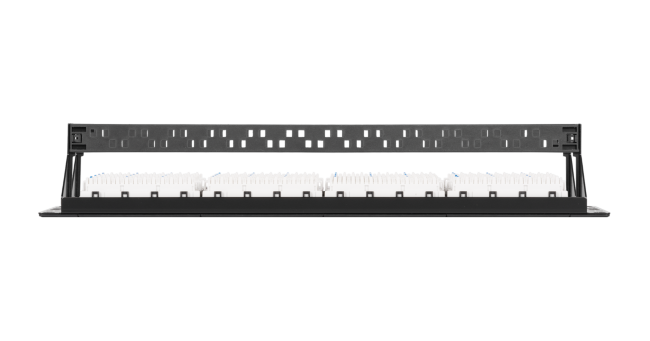

С тыльной стороны патч-панелей размещены контакты 110 типа с цветной маркировкой
по двум стандартам: T568 А и B. Особый дизайн контактов также позволяет
использовать для заделки кабелей ножи типа KRONE. Для удобства администрирования
все порты пронумерованы, а также имеются дополнительные площадки для маркировки.
В комплекты патч-панелей входят удобные съемные органайзеры для разводки
входящих кабелей.
Для удобства администрирования рекомендуется также на каждые 48 портов
патч-панелей дополнительно ставить органайзер для укладки коммутационных шнуров.
Особенности
● Универсальные IDC контакты 110/Krone
(рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи
контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
● Все порты пронумерованы. Предусмотрены дополнительные площадки для маркировки
с удобными откидными крышками
● Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров
Конструкция дорожек минимизирует перекрестные наводки в разъеме (для Кат.6)
● IDC контакты совместимы с вилками 110 типа и инструментом NMC-315DR с насадкой
для одновременной заделки 4-x пар
● Съемный кабельный органайзер в комплекте
● Цветовая схема разводки по двум стандартам: T568 A и B
Характеристики
| Категория | 6 |
| Полоса пропускания, МГц | 250 |
| Исполнение | Неэкранированное |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур | Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Индивидуальная упаковка | Картонная каробка |
| Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Количество портов | 24 |
| Высота, U | 1 |
| Тип разъёмов | RJ45/8P8C |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
| Количество подключений шнуров | Не менее 750-ти |
| Тип IDC контактов (заделка) | 110/KRONE |
| Схема разводки | T568A/B |
| Материал IDC контактов | Фосфористая бронза |
| Материал покрытия контактов | Олово (100 мкд) |
| Материал пластика | Высокопрочный, негорючий, соответствует UL94V-0 |
| Маркировка | Все порты пронумерованы, имеются дополнительные маркировочные площадки |
| Монтаж | Шкаф или стойка 19" |
| Материал несущей конструкции | Сталь 1,5 мм |
| Цвет | Черный |
| Сопротивление изоляции | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм | Не более 20 |
| Контактное сопротивление, мкОм | Не более 2,5 |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Глубина в стойке, без/с органайзером, мм | 30/80 |
