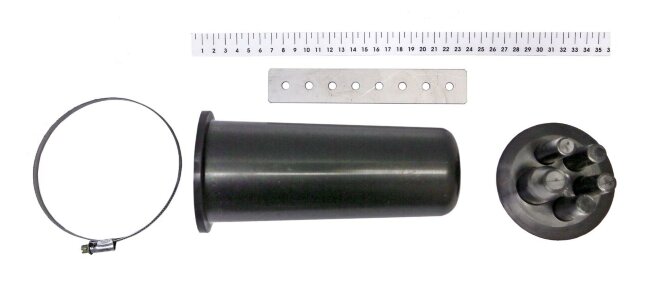

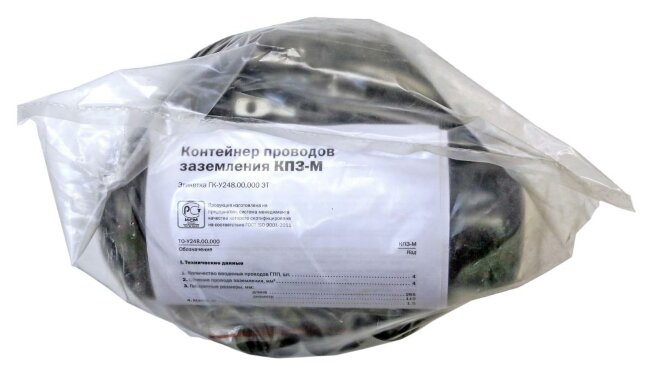

Контейнер проводов заземления КПЗ-М ССД
| Количество вводов/выводов | 5 |
| Условия прокладки | В грунт |
| Способ герметизации выводов | ТУТ |
| Производитель | ССД |
Описание
Заменяет столбик КИП и предназначен для осуществления периодических измерений величины сопротивления изоляции оболочек ОК и подачи сигнала генератора по броне ОК при поиске мест повреждений оболочек. Контейнер закапывается в землю над муфтой на глубине 20 см от поверхности земли и защищается отрезком асбестоцементной трубы диаметром 150 мм. Корпус КПЗ-М герметизируется механическим способом.
Провод ГПП предназначен для вывода соединенной брони ОК из муфты в КПЗ-М или соединения КПЗ-М с контуром заземления. Комплект поставки контейнера КПЗ-М рассчитан на вывод одного провода ГПП. Для вывода большего количества необходимо приобретать дополнительные комплекты проводов ГПП.
Характеристики
Длина, мм: 265
Диаметр, мм: 110
Масса, кг: 1,2

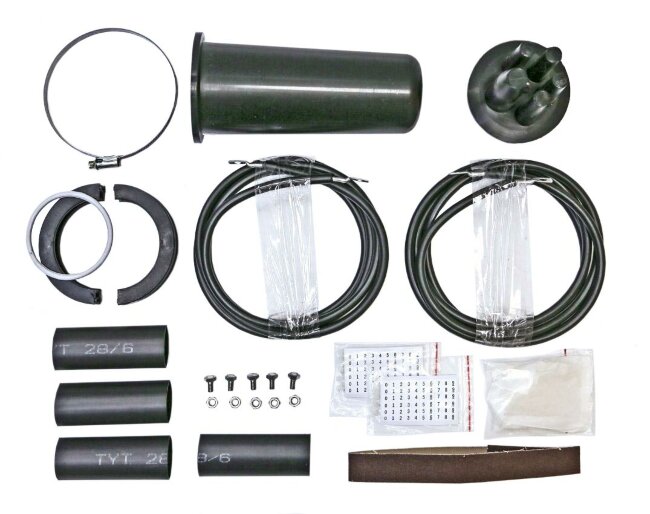

Комплектация
Корпус (оголовник, кожух): 1 шт.
Кольцо уплотнительное: 1 шт.
Полухомут: 2 шт.
Хомут из нержавеющей стали: 1 шт.

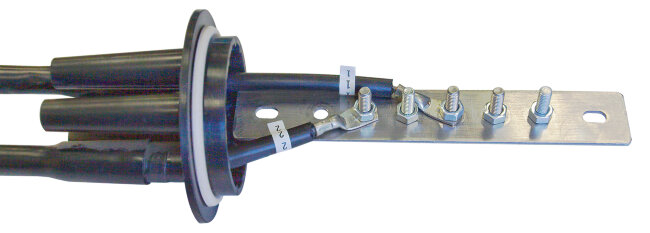

Панель с клеммами: 1 шт.
Провод ГПП (L=2 м, с наконечниками): 2 шт.
ТУТ 28/6: 4 шт.
Шкурка шлифовальная: 1 шт.
Производитель: Связьстройдеталь
