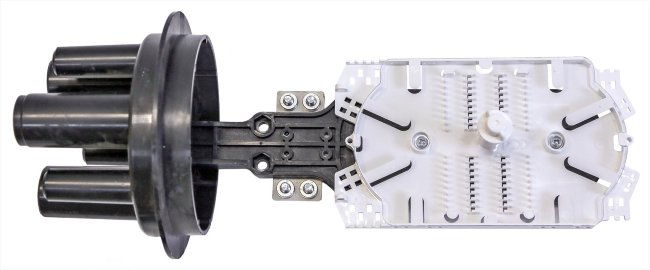

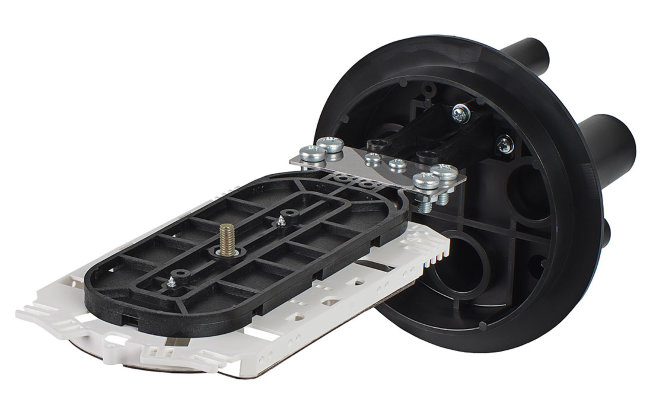

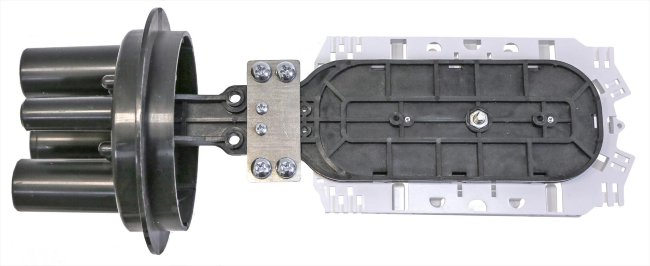

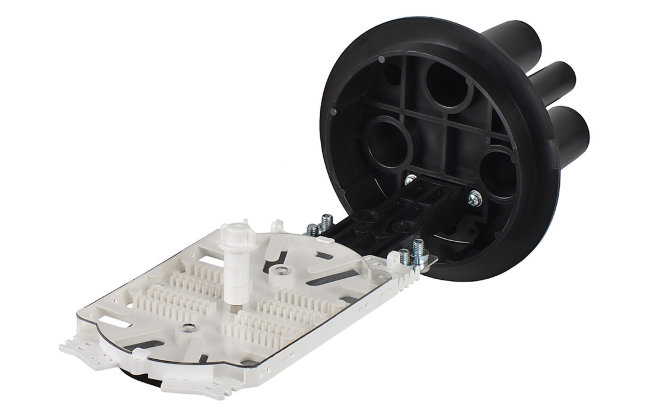

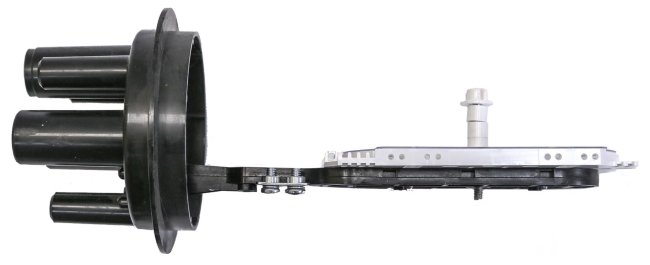

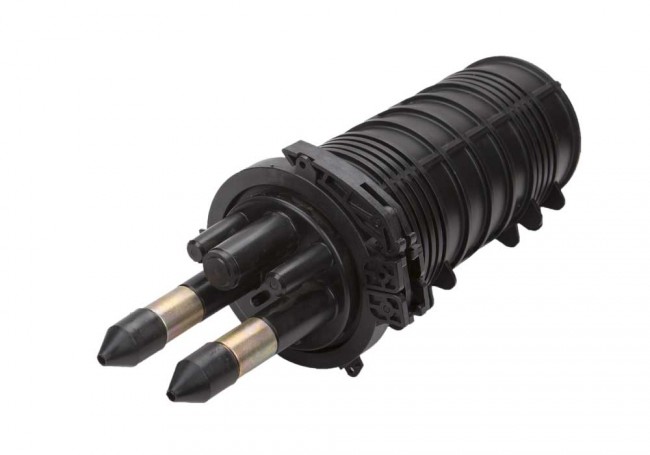

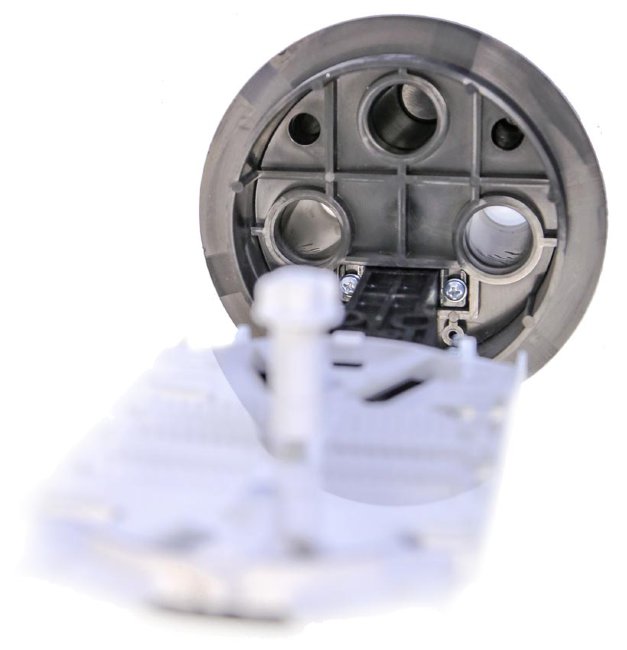

Муфта МТОК-М6/144-1КТ3645-К-44
На 216 волокон. 1 кассета КТ-3645(макс до 6-ти). 5 кабельных ввода/вывода. Вертикальная. 2 комплекта ввода №4
Количество сварок до | 144 |
Кол-во кассет в комплекте | 1 |
Ёмкость кассеты | 36 |
Количество вводов/выводов | 5 |
Условия прокладки | В грунт |
Способ герметизации выводов | ТУТ |
Производитель | ССД |
Описание
Тупиковая малогабаритная муфта МТОК-М6 предназначена для монтажа любого
подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также
подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет
использования специальных кабельных вводов, каждый из которых в свою очередь
охватывает определенную группу кабелей.
Способ герметизации корпуса с оголовником механический. Осуществляется при
помощи эластичной кольцевой прокладки и армированного пластикового хомута с
самозатягивающимся замком. Замок хомута сконструирован таким образом, что при
открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута
с муфты.

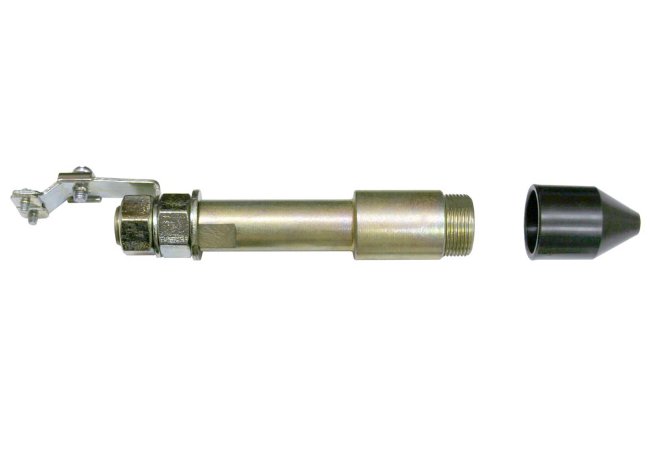

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью
специальных кабельных вводов, благодаря которым обеспечиваются уникальные
характеристики и возможности:
- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на
разрыв),
- защита от скручивания бронированных ОК в процессе эксплуатации,
- наличие электрического контакта брони ОК с корпусом специального ввода
(штуцера),
- возможность изолирования или соединения брони всех ОК непосредственно в муфте,
- обеспечение продольной герметизации вводимых ОК,
- возможность вывода от брони каждого ОК провода заземления (КИП).
Муфта МТОК-А1 поставляется в комплекте с двумя специальными вводами №4 или №5.
Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В
случае необходимости ввода третьего кабеля в муфту дополнительно приобретается
специальный ввод, с учетом конструкции оптического кабеля.
Муфта обеспечивает ввод проводов заземления (КИП) через специальные малые
патрубки. Способ герметизации проводов заземления осуществляется с помощью
термоусаживаемых трубок ТУТ.
В случае установки муфты в котлованах в качестве дополнительной механической и
грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ,
которые подбираются по типу грунта. Для установки муфты в колодцах кабельной
канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн
для установки тупиковых муфт в колодцах».
Характеристики | ||
Кол-во сварных соединений | 144 | |
Тип кассет | КТ-3645 | |
Макс. кол-во кассет | 6 | |
Кол-во вводов: | круглый, до 16 мм | 3 |
круглый, до 9 мм | 3 | |
Герметизация корпуса | Хомут | |
Герметизация вводов | Спецвводы | |
Температура эксплуатации ºС | от -60 до +70 | |
Габаритные размеры | длина, мм | 392 |
диаметр, мм | 188 | |
Масса, кг | 1,3 |
Комплектация | |
Корпус (оголовник,кожух, хомут, кронштейн) | 1 шт |
Кассета КТ-3645 | 1 шт |
Гильзы КДЗС 4525 | 40 шт |
Комплект ввода №4 | 2 шт |
Комплект маркеров и стяжек | 1 шт |
Силикагель (пакет) | 1 шт |
Пинцет для укладки КДЗС | 1 шт |
Изготовитель ССД (Россия)
