Кросс оптический 19" (ШКОС) SNR-ODF-24R-LE до 24 портов (без планок)
Ширина - 40,8 см
Глубина 22,3 см
Высота 4,3 см
Круглые кабельные выводы на задней и боковых стенках.
Толщина металла 1мм
| Количество сварок до | 24 |
| Количество портов | 24 |
| Количество кабельных выводов | 5 |
| Этажность кросса | 1U |
| Тип панели | Сменные планки |
| Розетки в комплекте | нет |
| Пигтейлы в комплекте | нет |
| Кассеты в комплекте | нет |
Описание
Адаптерные планки SC, FC/ST в комплект поставки не
входят.
Стоечный оптический кросс SNR-ODF-24R-LE используется для коммутации,
распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений.
Кроссы устанавливается в телекоммуникационный шкаф или стойку.

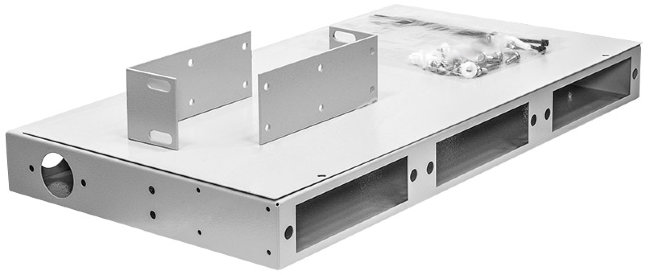

Конструктивно кросс представляет собой металлическую коробку с кронштейнами,
имеющую на задней части кабельные вводы, а на передней отверстия под съемные
планки (позволяющие изменять тип оптических розеток и емкость кросса), со
сплайс-кассетами для размещения термоусадочных гильз (КДЗС).
Кросс имеет кабельные вводы, что позволяет легко производить монтаж кабеля.
Конструкция предусматривает фиксацию вводимого кабеля по оболочке с помощью
пластиковых хомутов на Т-образном лепестке, а так же фиксировать силовой элемент
с помощью металлической площадки.
Оптические адаптеры (розетки) устанавливаются в сменные адаптерные планки SC, FC/ST,
которые заказываются отдельно.
Особенности кроссов
● Корпус кросса выполнен из стали и имеет
антикоррозийное порошковое покрытие;
● Возможность замены сменных адаптерных планок;
● Регулировка кронштейнов для крепления к стойке по глубине на 3 положения.
●
Конструкция данного оптического кросса позволяет осуществлять быстрый и
качественный монтаж оптических сетей.
Характеристики
Тип кросса: стоечный
Высота, U: 1
Количество оптических портов: до 24
Тип портов (в зависимости от устанавливаемой адаптерной планки): FC/ST, SC/LC
Duplex
Количество кабельных вводов: не менее 3
Максимальное количество устанавливаемых адаптерных планок: 3
Рекомендуемые сплайс-кассеты: FT-U-16/FT-U-01
Толщина металла, мм: 1,0
Уровень защиты: IP 22
Габаритные размеры, мм:
ширина - 408;
глубина - 223;
высота - 43.
Вес, кг 2,7
Комплект поставки
Корпус - 1 шт
Крышка кросса - 1 шт
Кронштейн крепления - 2 шт
Барашки металлические для крепления сплайс-кассеты - 2 шт
Пластиковые стяжки - 2 шт
Болты крепления - 12 шт
Пластиковая клипса для оптических кроссов SNR-ODF - 6 шт
Производитель оставляет за собой право изменять внешний вид, технические
характеристики и комплектацию без уведомления
