Муфта МТОК-ЛБ11/144-1КС4845-К ССД
На 48 волокон(до 144). 1 сплайс-кассета. 8 кабельных ввода/вывода. Вертикальная.
| Количество сварок до | 144 |
| Кол-во кассет в комплекте | 1 |
| Ёмкость кассеты | 48 |
| Количество вводов/выводов | 8 |
| Условия прокладки | Подвешивание |
| Способ герметизации выводов | ТУТ |
| Производитель | ССД |
Описание

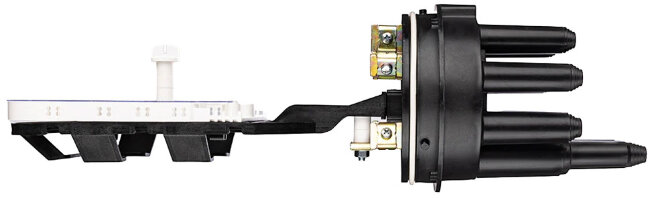

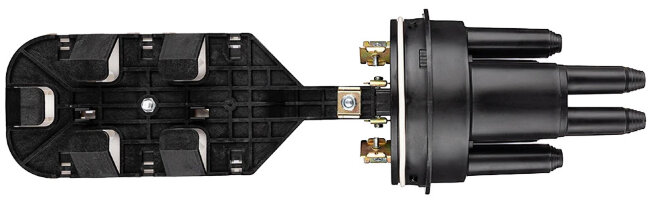

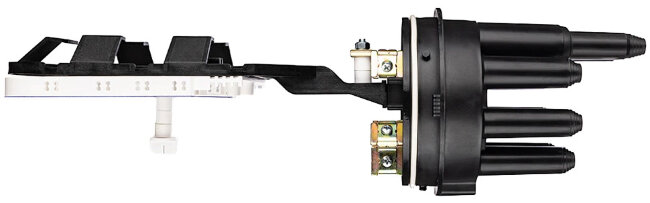

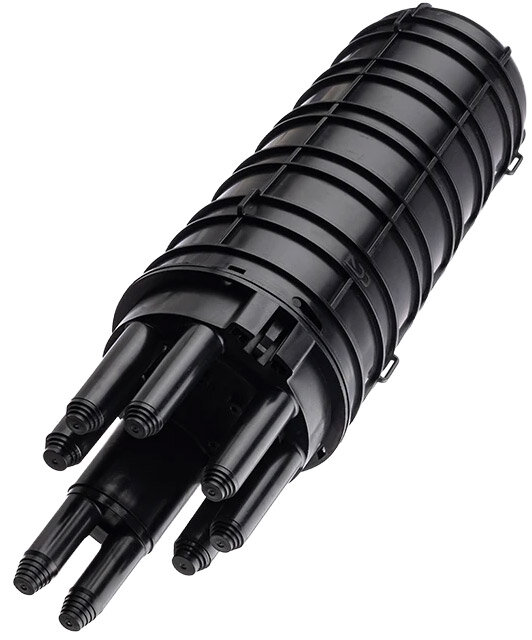

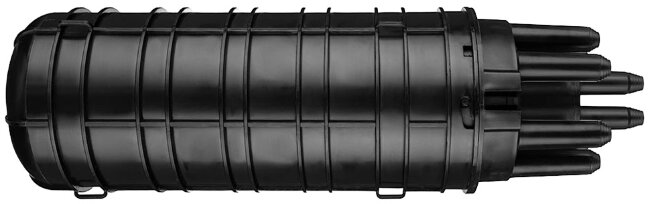

Муфта МТОК-ЛБ11/144-1КС4845-К ССД
Предназначена для установки на опорах и монтажа подвесных самонесущих ОК, а
также оптических кабелей с вынесенным силовым элементом типа «8».

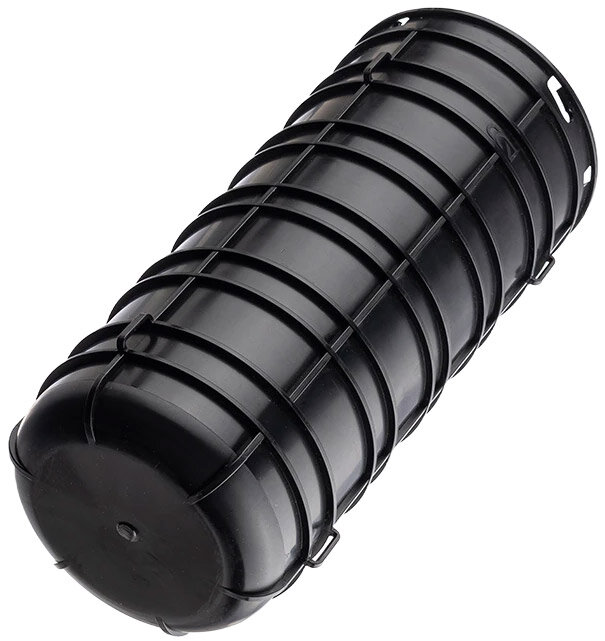

Способ герметизации корпуса с оголовником - механический, при помощи эластичной
кольцевой прокладки.

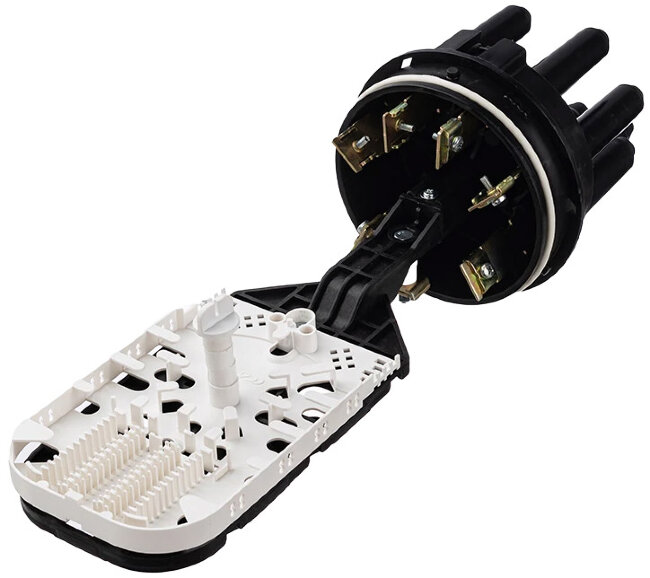

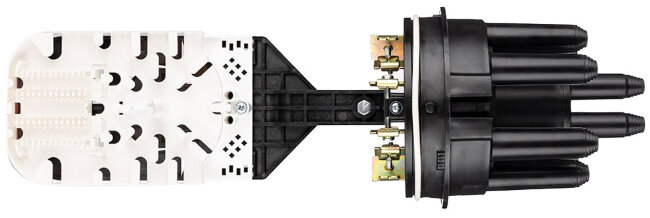

В конструкции муфты установлен специальный внутренний лоток, на который можно
разместить до трех кассет КС-4845, обеспечивая размещение до 144 сростков

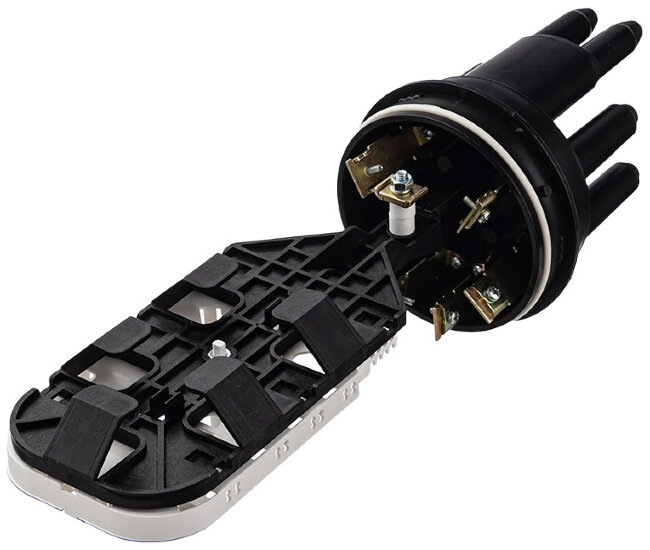

оптических волокон (КДЗС 4525). С противоположной стороны от кассет имеются
литые органайзеры для удобной и аккуратной выкладки запаса оптических модулей.

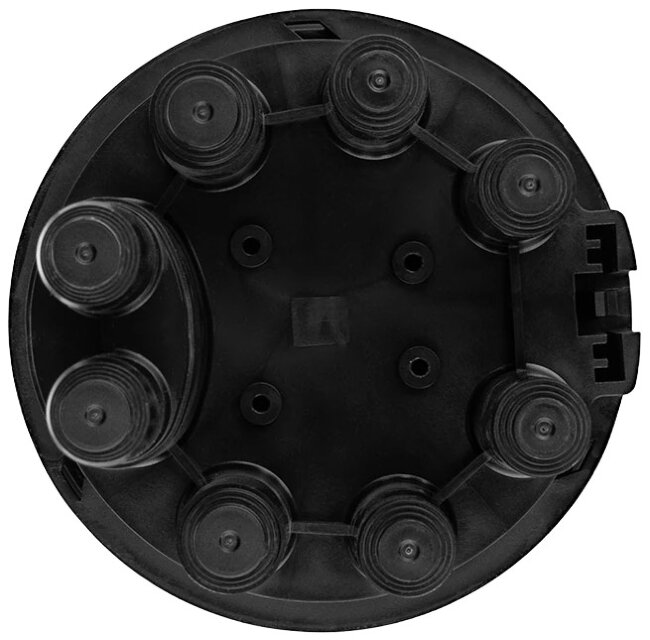

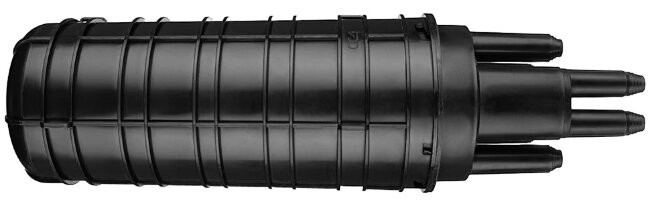

Оголовник муфты имеет 6 круглых патрубков для ввода кабелей диаметром 6-16 мм, 2
круглых патрубка на овальном патрубке для ввода кабелей 6-14 мм, а также
овальный ввод для организации транзитной петли оптических модулей без их
разрезания.
Овальный патрубок оголовника уменьшенного размера по сравнению с МТОК-Л7, Л6, Г3
и пр., может использоваться для одного из перечисленных случаев:
1) ввода транзитной петли кабеля диаметром до 16 мм. (для ввода необходимо
дополнительно приобрести «Комплект N14-ЛА для ввода ОК»)
2) ввода двух кабелей диаметром до 16 мм (для ввода необходимо дополнительно
приобрести «Комплект N14-ЛА для ввода ОК»)
Герметизация кабелей введенных в круглые патрубки осуществляется с помощью
термоусаживаемых трубок ТУТ 28/6. Круглые патрубки на оголовнике муфты
изначально герметичны и на концах имеют ступенчатую форму с разными диаметрами.
Срезая патрубок в определенном месте, можно подобрать отверстие максимально
близкое к диаметру вводимого кабеля. Все патрубки муфты оснащены индивидуальными
узлами крепления ЦСЭ.
В случае необходимости установки муфт на опорах или стенах предлагается
дополнительно приобрести специально разработанный кронштейн для подвески.
Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее
обратно без необходимости повторной фиксации или использования специального
инструмента и расходных материалов в виде, например, монтажной ленты.
| Основные характеристики | |
| Тип муфты | Муфты подвесные |
| Серия | МТОК-ЛБ11 |
| Исполнение | Тупиковая |
| Место установки | На опоре |
| Макс. кол-во вводимых кабелей, шт | 8 |
| Макс. кол-во сварных соединений, шт | 144 |
| Степень пылевлагозащиты | IP68 |
| Кол-во выводимых абонентских дроп-кабелей, шт | Нет |
| Ввод для не разрезного модульного транзита | Да |
| Макс. диаметр вводимого кабеля, мм | 16 |
| Сплиттерный модуль | Отсутствует |
| Разветвитель | Отсутствует |
| Прочие характеристики | |
| Кол-во сварных соединений | 144 |
| Тип кассет | КС-4845 |
| Макс. кол-во кассет | 3 |
| Тип КДЗС | ССД КДЗС 4525 |
| Кол-во вводов | |
| круглый ступенчатый, до 16 мм | 2 |
| круглый ступенчатый, до 14 мм | 4 |
| овальный, до 14мм/транзит до 16 мм | 2/1 |
| Герметизация корпуса | Байонет |
| Герметизация вводов | ТУТ |
| Температура эксплуатации, ºС | -60 до +70 |
| Габаритные размеры | |
| длина, мм | 449,3 |
| диаметр, мм | 143,5 |
| Масса, кг | 1,4 |

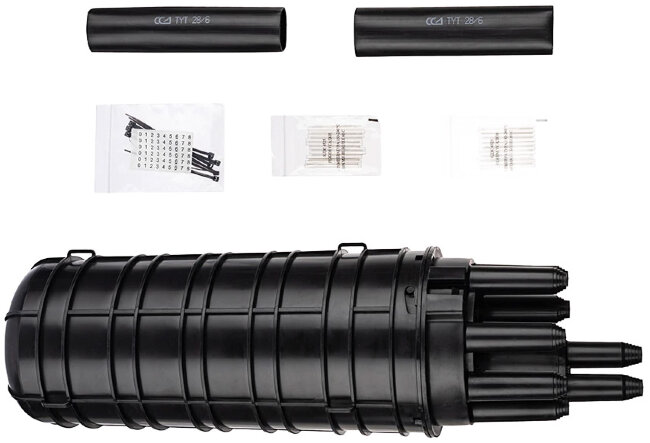

| Комплектация | |
| Корпус (оголовник, кожух, прокладка) | 1 |
| Лоток | 1 |
| Кассета КС-4845 | 1 |
| Фиксатор ЦСЭ | 6 |
| Гильзы КДЗС 4525 | 20 |
| Трубка ТУТ 28/6 для ОК | 2 |
| Шкурка | 1 |
| Комплект маркеров и стяжек | 1 |
| Силикагель (пакет) | 1 |
| Паспорт | 1 |
| Упаковка | 1 |
Производитель Связьстройдеталь (ССД)
