Муфта оптическая тупиковая МВОТ-5120-44-216-1К36 (МВОТ-216-4-Т-1-36)
Количество кассет: 1 шт;
Емкость кассеты: 36 волокон;
Макс. кол-во кассет: 6;

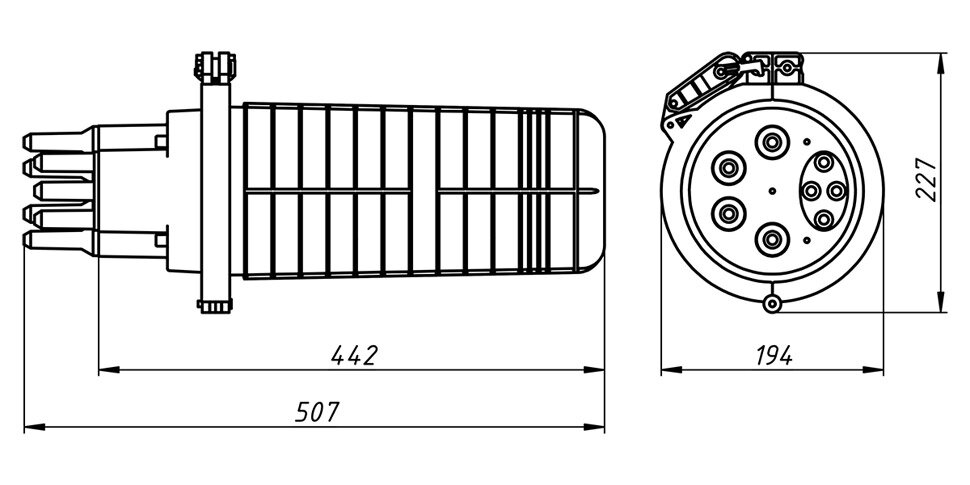

Размеры: 507х230 мм;
Вес: 1.7 кг
| Количество сварок до | 216 |
| Кол-во кассет в комплекте | 1 |
| Ёмкость кассеты | 36 |
| Количество вводов/выводов | 8 |
| Условия прокладки | Подвешивание |
| Способ герметизации выводов | ТУТ |
| Производитель | Россия |
Описание
Муфта оптическая тупиковая типа МВОТ-5120-44-216-1К36 предназначена для
предохранения зон сварки различных конструкций ОК и транзитной петли от
непосредственного воздействия окружающей среды и механических воздействий при
температурах окружающего воздуха от -60° С до +70° С.
Конструкция муфты МВОТ-5120-44-216-1К36 позволяет сращивать несколько кабелей
вместе, а расширенное внутреннее пространство позволяет уложить транзитные
модули на лотке с противоположной стороны от кассет с соблюдением всех допусков.
Муфта МВОТ-216 предназначена для применения в волоконно-оптических системах
передачи для монтажа оптических кабелей связи, прокладываемых в грунтах, на
открытом воздухе и в том числе по стенам зданий, в кабельной канализации,
коллекторах, тоннелях, помещениях ввода кабелей и подвешиваемых на опорах
воздушных линий связи, линий электропередачи, контактной сети и автоблокировки
железных дорог.
Герметизация вводов ОК осуществляется с помощью термоусаживаемых трубок (в
комплекте) либо с помощью специальных кабельных вводов, подбираемых с учетом
конструкции ОК.
Круглые патрубки на оголовнике муфты изначально герметичны и имеют конусную
ступенчатую форму с плавным переходом диаметра, что позволяет отрезать патрубок
в определенном месте и подобрать отверстие максимально близкое к диаметру
вводимого ОК.
Все патрубки муфты также оснащены индивидуальными узлами крепления ЦСЭ.
Овальный патрубок муфты можно использавать для ввода 4-х ОК диаметром от 5 мм до
10 мм или ввода транзитной петли ОК либо ввода 2-х ОК диаметром до 28 мм с
использованием разветвлительного зажима.
В случае необходимости установки муфты на опорах или стенах предлагаем
дополнительно приобрести специально разработанный уникальный кронштейн для
подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать
ее обратно без необходимости повторной фиксации или использования специального
инструмента и расходных материалов в виде, например, монтажной ленты.
| Технические характеристики | |
| Старое название | МВОТ-216-4-Т-1-36 |
| Тип муфты | тупиковая |
| Кол-во сплайс-кассет | 1 шт. |
| Ёмкость сплайс-кассеты | 36 волокон |
| Макс. кол-во кассет | 6 шт. |
| Макс. кол-во сварных соединений | 216 ОВ |
| Тип кассет | КВВ-3645 |
| Тип кабеля | оптический |
| Количество кабельных вводов (сторона 1) | 4 (круглый), 1 (овальный) + 4 (круглый) |
| Количество кабельных вводов (сторона 2) | - |
| Допустимый диаметр вводимых кабелей | круглый - 4хØ5...22 мм; овальный - до 4хØ5...10 мм, до 2хØ28 мм, транзит |
| Возможность транзита | Да |
| Герметизация корпуса | хомут спецвводы механическая резиновая прокладка |
| Герметизация вводов ОК | ТУТ |
| Максимальный наружный диаметр подвесного самонесущего оптического кабеля, мм | 22 мм |
| Броня | без брони |
| Относительная влажность (среднегодовое значение), % | 80% |
| Степень защиты | IP68 |
| Длина | 507 мм |
| Диаметр Ø | 230 мм |
| Масса муфты | 1,7 кг |

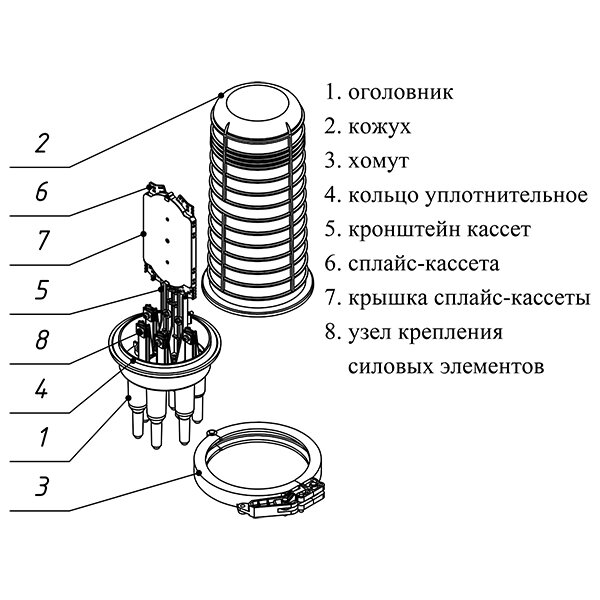

| Комплектация муфты МВОТ-5120-44-216-1К36/3Т/1МН | |
| корпус (оголовник, кожух, хомут) | 1 шт. |
| герметизирующая прокладка | 1 шт. |
| сплайс-кассета | 1 шт. |
| кронштейн кассет | 1 шт. |
| узел крепления силовых элементов | 6 шт. |
| болт заземления (поставляется по требованию) | 1 шт. |
| КЗДС | 10 шт. |
| стяжки нейлоновые 2,5 х 100 мм | 10 шт. |
| маркерная таблица | 1 шт. |
| трубка термоусаживаемая ТУТ 33/8, L=150 мм | 2 шт. |
| трубка термоусаживаемая ТУТ 75/22, L=150 мм | 1 шт. |
| зажим разветвительный | 1 шт. |
| шкурка шлифовальная | 1 шт. |
| паспорт | 1 шт. |
Изготовитель VolSip, Россия
