ОГЦН-16А-7кН LS-HF (16 волокон)
Оптический кабель бронированный, для прокладки в грунт и канализацию, с оболочкой не распространяющей горение и низким дымовыделением. От 4 до 24-х волокон, одномод.
Количество волокон | 16 |
Растягивающее усилие, кН | 7 |
Тип оболочки | ПНД LS-HF |
Прокладка | Грунт |
Конструкция | Центральная трубка |
Тип брони | Стальная проволока |
Тип сечения кабеля | Круглый |
Диэлектрик | Нет |
Производитель | Еврокабель-1 |
Описание

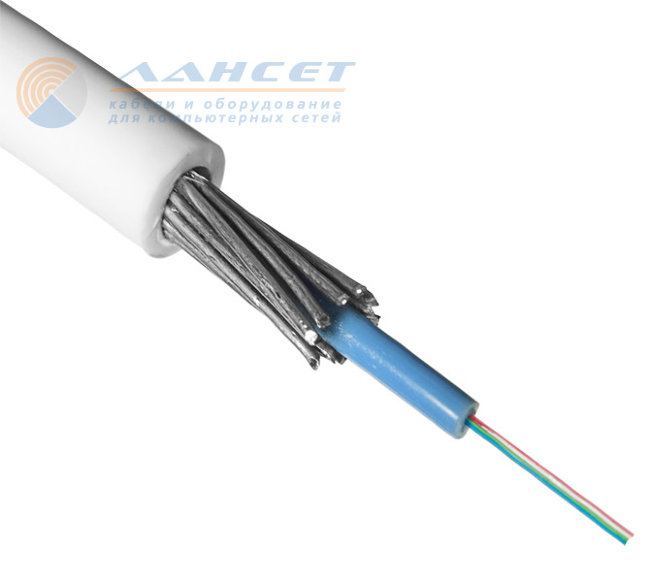

Оптический кабель с центральным оптическим модулем марки ОГЦН с оболочкой не распространяющей горение и низким дымовыделением.

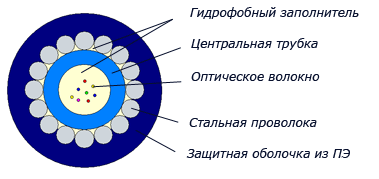

Кабели содержат центральный оптический модуль (ЦОМ), на модуль наложен
бронепокров из стальных оцинкованных проволок, поверх бронепокрова наложена
наружная оболочка из полиэтилена.
Кабель предназначен для прокладки канализации или в грунт.
Свободное пространство в оптическом модуле и межпроволочное пространство
заполнено гидрофобным заполнителем.
Кабель ОГЦН имеет наружную оболочку из полиэтилена не распространяющего горение
или из материала не выделяющего галогенов при горении.
Кабели предназначены для эксплуатации в диапазоне температур от минус -40 °С до +50 °С.
Допустимое растягивающее усилие от 5 до 20 кН. (5кН - от 2 до 12
оптических волокон)
Допустимое раздавливающее усилие не менее 0,7 кН/см.
Количество оптических волокон в кабеле - от 2 до 24.
Количество волокон | Диаметр кабеля, мм | Масса 1км кабеля, кг | ||
ОГЦ | ОГЦН | ОГЦ | ОГЦН | |
от 2 до 12 | 9,4 (8.0 - 5кН) | 10,0 (8.5 - 5кН) | 165 (95 - 5кН) | 172 (100 - 5кН) |
от 14 до 24 | 10,6 | 11,2 | 209 | 219 |
Кабели с бронепокровом из проволоки диаметром 1,6 мм | ||||
от 2 до 12 | 10,2 | 10,8 | 216 | 225 |
от 14 до 24 | 11,4 | 12,0 | 265 | 275 |
Изготовитель Еврокабель-1
