Оптическая кросс-муфта МВОТ-3223-11-252-1К36/2М
Размеры (Д х Ш х В), мм: 345 х 262 х 119;
Масса изделия ±10%, кг: 1,5;
Степень защиты: IP55
| Количество сварок до | 54 |
| Кол-во кассет в комплекте | 1 |
| Ёмкость кассеты | 54 |
| Количество вводов/выводов | 2/18 |
| Условия прокладки | Подвешивание |
| Способ герметизации выводов | Механический |
| Производитель | Volsip |
Описание

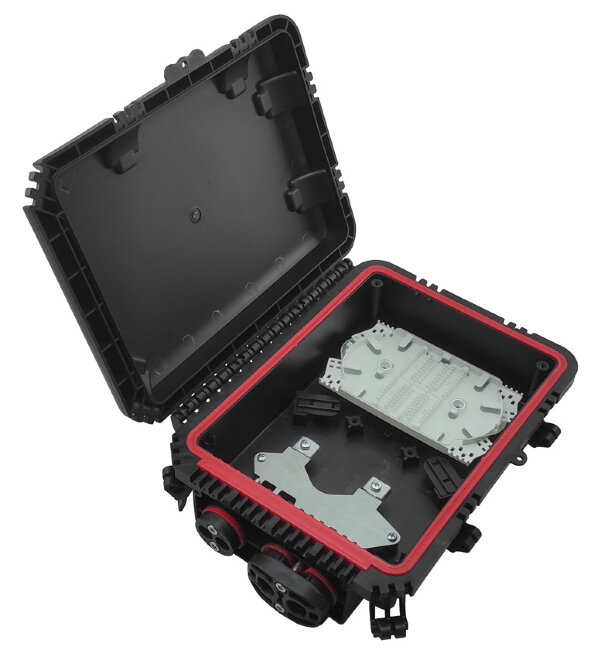

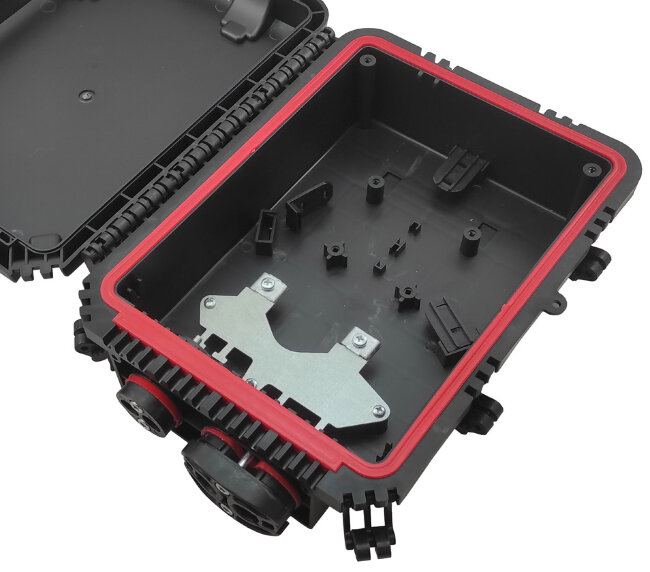

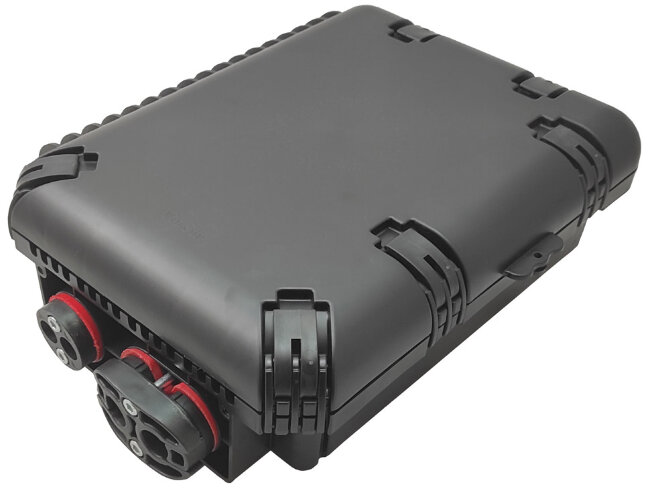

Муфта оптическая тупиковая МВОТ-3223-11-252-1К36/2М
Муфта оптическая тупиковая типа МВОТ-3223-11-252-1К36/2М предназначена для
предохранения зон сварки различных конструкций ОК и транзитной петли от
непосредственного воздействия окружающей среды и механических воздействий при
температурах окружающего воздуха от минус 60° С до 70° С.
Конструкция муфты МВОТ-3223 позволяет сращивать несколько кабелей вместе, а
расширенное внутреннее пространство позволяет уложить транзитные модули на дне
муфты под блоком кассет с соблюдением всех допусков.
Муфта МВОТ-3223 предназначена для применения в волоконно-оптических системах
передачи для монтажа оптических кабелей связи, прокладываемых на открытом
воздухе, в том числе по стенам зданий, в кабельной канализации, коллекторах,
тоннелях, помещениях ввода кабелей и подвешиваемых на опорах воздушных линий
связи, линий электропередачи, контактной сети и автоблокировки железных дорог.

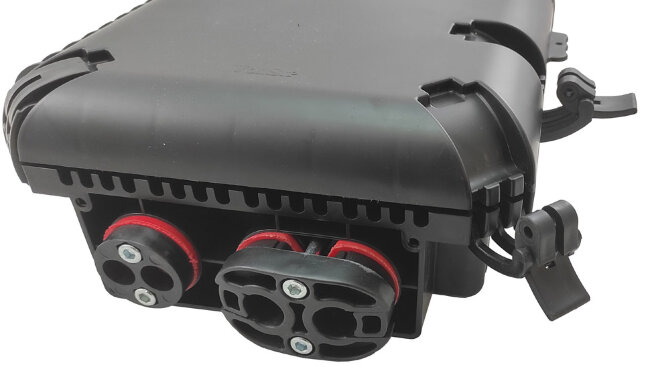

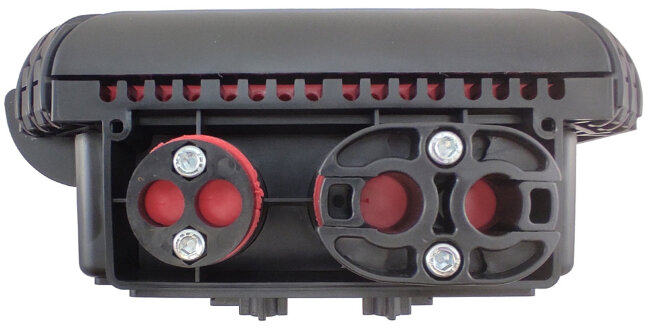

Герметизация вводов, как одиночных ОК, так и транзитного ОК осуществляется
погсредством узлов ввода кабелей механическим способом, что позволяет прменять
муфты на объектах с повышенными требованиями пожарной безопасности.

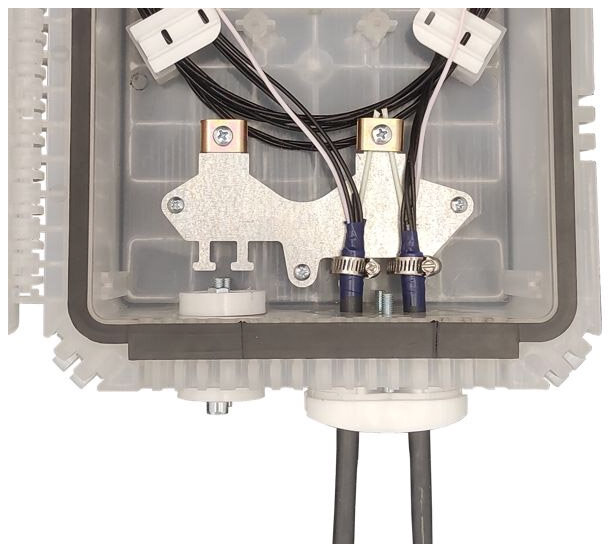

Все порты ввода ОК оснащены индивидуальными узлами фиксации кабеля и крепления
ЦСЭ.

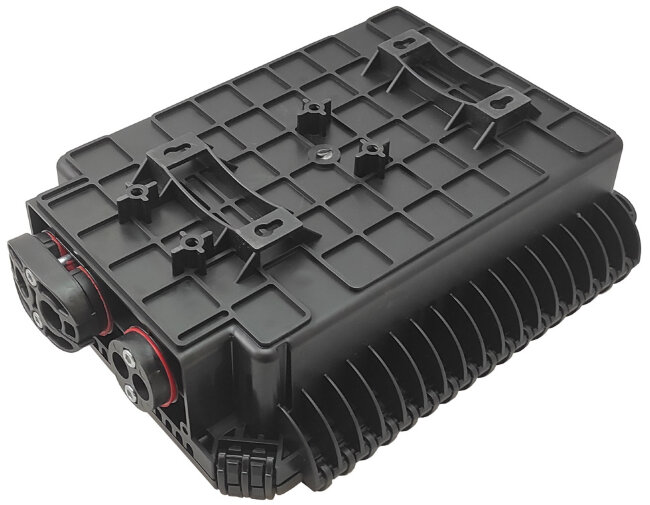

В случае необходимости установки муфты на опорах или стенах предлагаем
дополнительно приобрести специально разработанный уникальный кронштейн для
подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать
ее обратно без необходимости повторной фиксации или использования специального
инструмента и расходных материалов в виде, например, монтажной ленты.
| Характеристики | |
| Тип кабеля | оптический |
| Масса изделия ±10%, кг | 1,5 |
| Тип муфты | тупиковая |
| Кол-во кассет, шт. | 1 |
| Ёмкость кассеты | 36 |

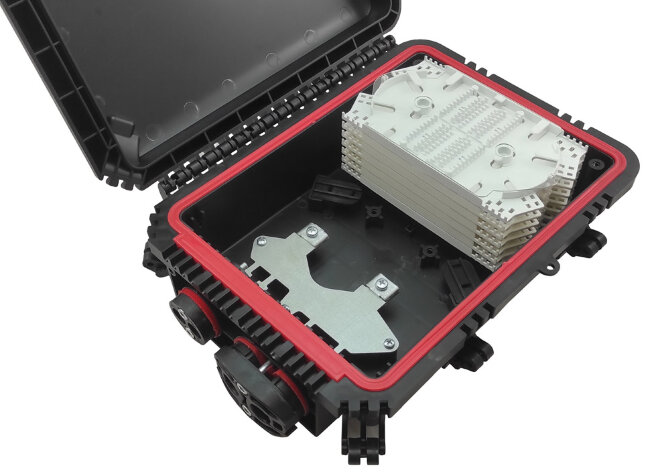

| Макс. кол-во кассет, шт. | 7 |
| Ёмкость муфты | 252 |
| Тип кассет | КВВ-3645 |
| Допустимый диаметр вводимых кабелей | - круглый - 2хØ7...13 мм - круглый - 2хØ10...15 мм либо транзит |
| Возможность транзита | Да |
| Броня | без брони |
| Герметизация вводов | механическая, силикон |

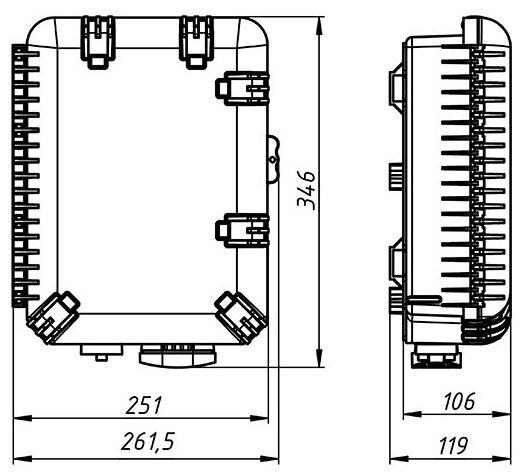

| Размеры (Д х Ш х В), мм | 345 х 262 х 119 |
| Температура эксплуатации, °С | от минус 60 °C до 70 °C |
| Относительная влажность (среднегодовое значение), % | 80% |
| Степень защиты | IP55 |
| Герметизация корпуса | силикон, механическая |
| Макс. наружный диаметр подвесного самонесущего оптического кабеля, мм | 15 |
| Макс. кол-во сварных соединений | 252 |
| Макс. кол-во вводимых оптических кабелей | 4 |
| Герметизирующий материал | эластомер |
| Ёмкость сплайс-кассеты | 36 волокон |
| Количество кабельных вводов (сторона 1) | 1 (круглый) - 2 кабеля, 1 (овальный)- 2 кабеля либо транзит |
| Тип КЗДС | 4525 |

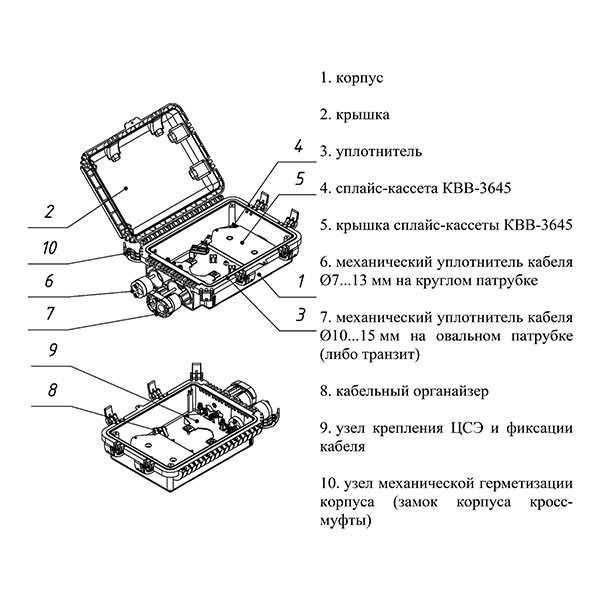

| Комплектация МВОТ-3223-11-252-1К36/2М | |
| Наименование | Кол-во |
| корпус с уплотнителем | 1 шт. |
| сплайс-кассета КВВ-3645 | 1 шт. |
| крышка кассеты | 1 шт. |
| узел ввода одиночных кабелей 7...13 мм | 1 шт. |
| узел ввода транзитного кабеля 10...15 мм | 1 шт. |
| узел креплени ЦСЭ и фиксации кабелей | 1 шт. |

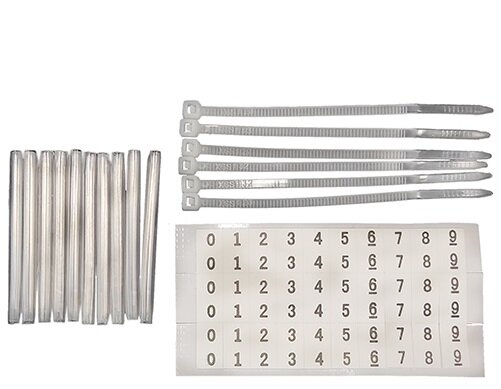

| КЗДС | 1 шт. |
| стяжки нейлоновые 2,5 х 100 мм | 1 шт. |
| маркерная таблица | 1 шт. |
| паспорт | 1 шт. |
Производитель: Volsip (Россия)
