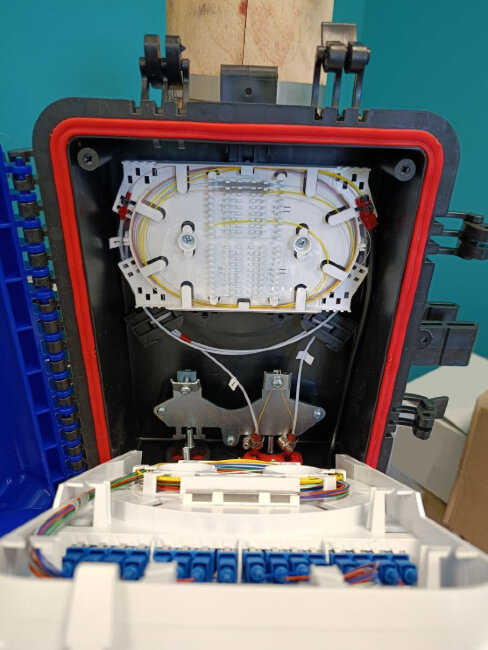

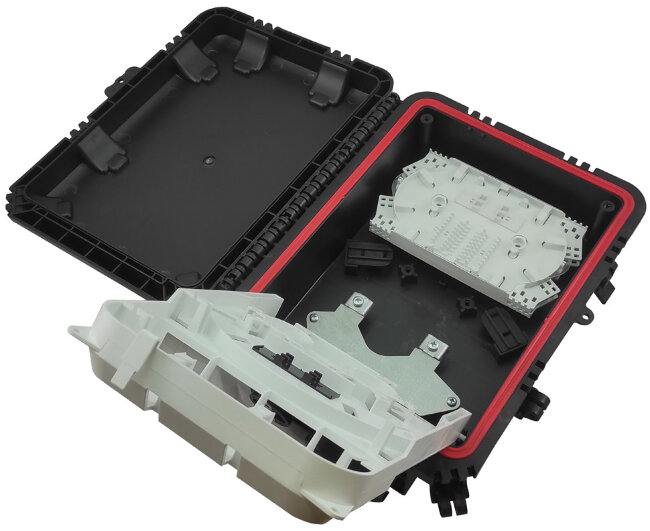

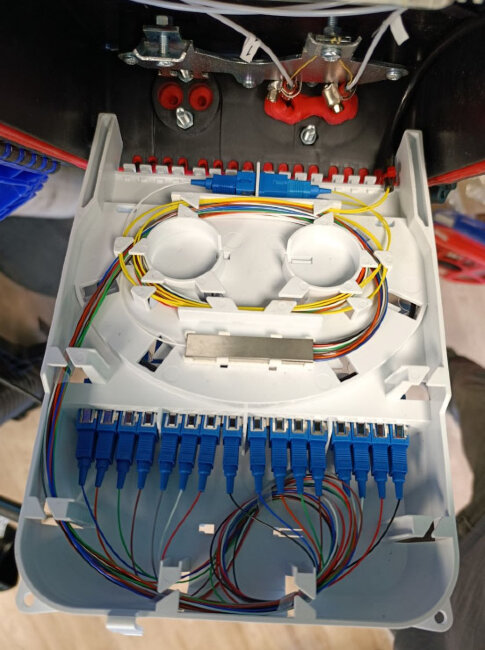

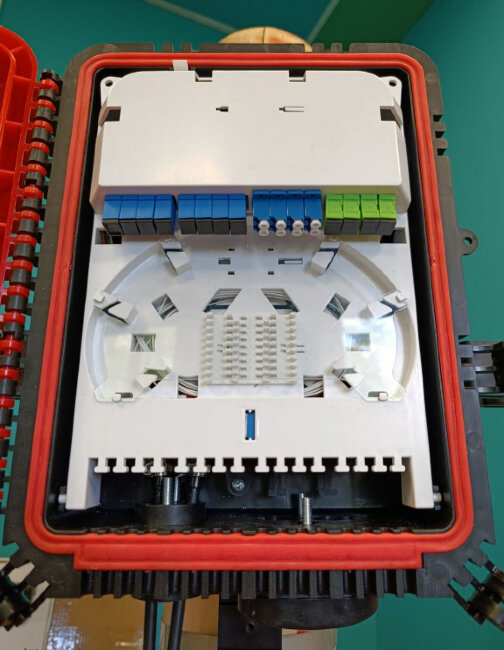

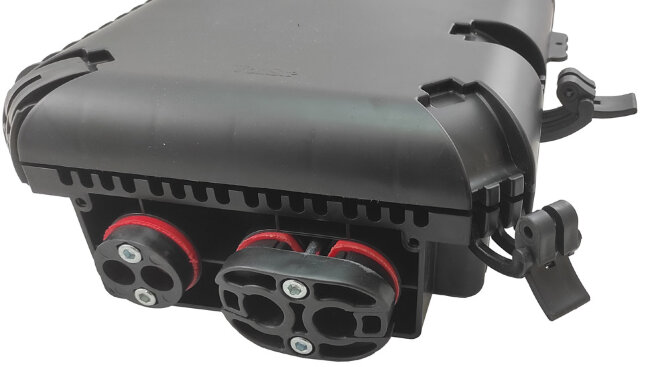

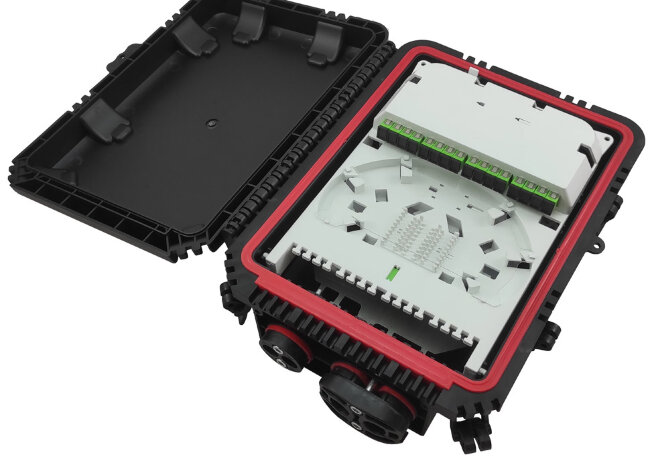

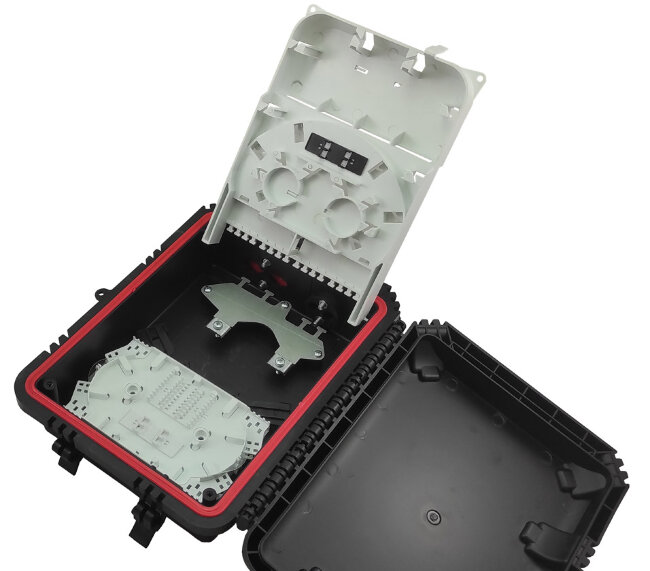

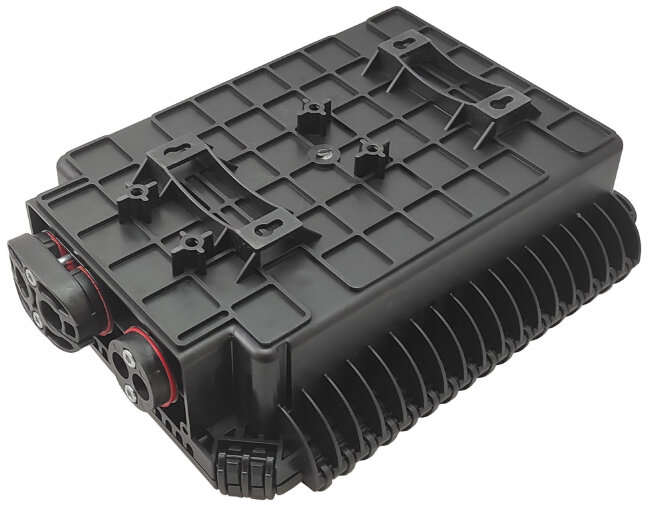

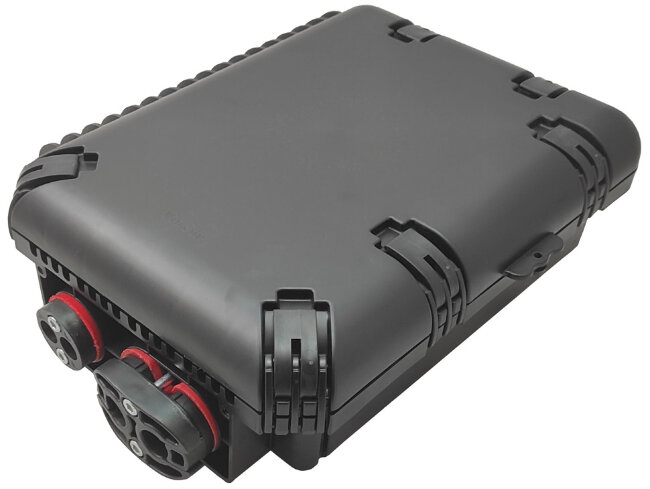

Оптическая кросс-муфта ОКМ-3223-16SC-164-М-36К

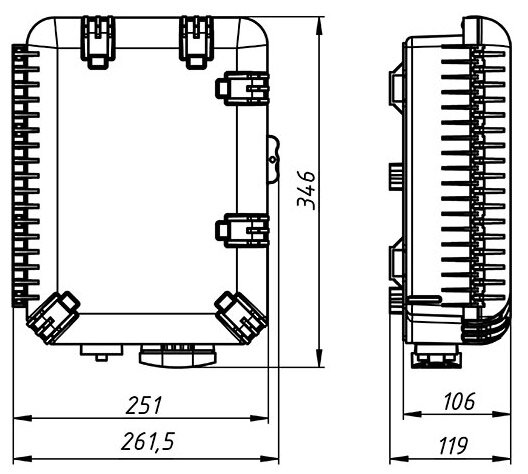

Размеры (Д х Ш х В), мм: 345 х 262 х 119;
Масса изделия ±10%, кг: 1,8;
Степень защиты: IP55
Оптические проходные розетки SC/APC в комплект не входят!
| Количество сварок до | 54 |
| Кол-во кассет в комплекте | 1 |
| Ёмкость кассеты | 54 |
| Количество вводов/выводов | 2/18 |
| Условия прокладки | Подвешивание |
| Способ герметизации выводов | Механический |
| Производитель | Volsip |
Описание
Оптическая кросс-муфта ОКМ-3223-16SC-164-М-36К
Оптическая кросс-муфта ОКМ-3223-16SC-164-М-36К предназначена для монтажа
подвесного ОК,прокладываемого на открытом воздухе и внутри помещений с
абонентскими ответвлениями дроп-кабелей малого диаметра или оптических шнуров.
Конструкция кросс-муфты позволяет осуществлять:
• ввод одного транзитного ОК и отвод волокон для сварки без разрыва ОК;
• крепление ЦСЭ;
• установку как сплиттера в миникорпусе, так и универсального сплиттерного
модуля (УСМ);
• крепление кросс-муфты к опоре нержавеющей хомутной лентой НХЛ2007 и саморезами
к плоской поверхности;
• крепление кросс-муфты к опоре и к плоским поверхностям с технологическим
запасом ОК, используя кронштейн ОКМ.
• многократное открытие и закрытие кросс-муфты, добавляя или удаляя абонентов
без снижения герметичности корпуса;
• фиксацию крышки при открытии.
В случае необходимости установки муфты на опорах или стенах предлагаем
дополнительно приобрести специально разработанный уникальный кронштейн для
подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать
ее обратно без необходимости повторной фиксации или использования специального
инструмента и расходных материалов в виде, например, монтажной ленты.
| Характеристики | |
| Тип кабеля | оптический |
| Адаптеров | до 20 |
| Тип | SC |
| Абонентских ОК | до 16 |
| Магистральных ОК | до 4 |
| Сварок | до 54 |
| PLC или УСМ | да |
| Материал корпуса | пластик |
| Масса изделия ±10%, кг | 1,8 |
| Тип муфты | кросс-муфта |
| Макс. кол-во кассет, шт. | 2 |
| Возможность транзита | Да |
| Герметизация вводов | механическая, силикон |
| Кол-во оптических портов, шт. | 16 |
| Размеры (Д х Ш х В), мм | 345 х 262 х 119 |
| Цвет | черный |
| Температура эксплуатации, °С | от минус 60°C до 70°C |
| Степень защиты | IP67 |
| Герметизация корпуса | силикон, механическая |
| Макс. наружный диаметр подвесного самонесущего оптического кабеля, мм | 15 |
| Кол-во выводов абонентского кабеля, шт. | 16 |
| Макс. кол-во вводимых оптических кабелей | 4 |
| Герметизирующий материал | эластомер |
| Макс. кол-во сплиттеров, шт. | 2 |
| Тип корпуса сплиттеров | мини |
| Диметр абонентских кабелей | до 5 мм |

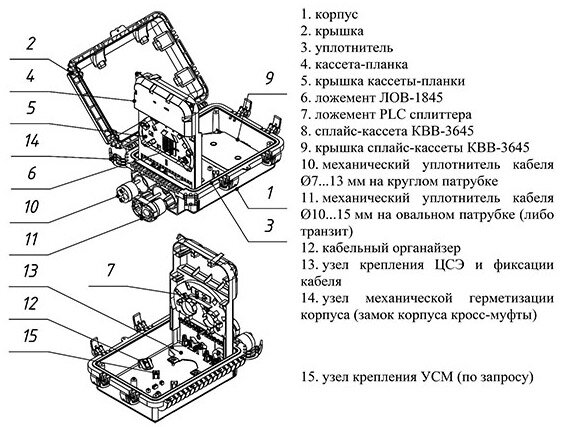

| Комплектация ОКМ-3223-16SC-164-М-36К | |
| Наименование | Кол-во |
| корпус с уплотнителем | 1 шт. |
| крышка | 1 шт. |
| кассета-планка с крышкой | 1 шт. |
| ложемент ЛОВ-1845 для КДЗС | 1 шт. |
| ложемент PLC сплиттера | 1 шт. |
| сплайс-кассета КВВ-3645 с крышкой | 1 шт. |
| узел ввода одиночных кабелей 7...13 мм | 1 шт. |
| узел ввода транзитного кабеля 10...15 мм | 1 шт. |
| узел креплени ЦСЭ и фиксации кабелей | 1 шт. |
| руководство по монтажу | 1 шт. |
Производитель: Volsip (Россия)
