Оптическая кросс-муфта ОКМ-3023-10SC-82-М-54К/2PLC8
Вес: 0,8 кг
| Количество сварок до | 54 |
| Кол-во кассет в комплекте | 2 |
| Ёмкость кассеты | 54 |
| Количество вводов/выводов | 12 |
| Условия прокладки | Подвешивание |
| Способ герметизации выводов | Механический |
| Производитель | Volsip |
Описание

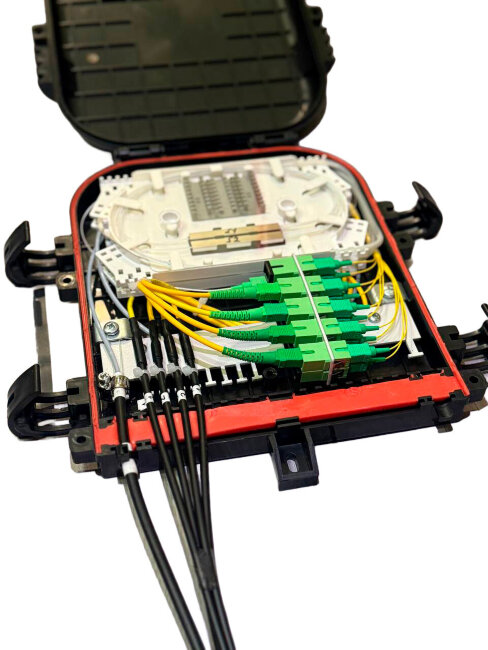

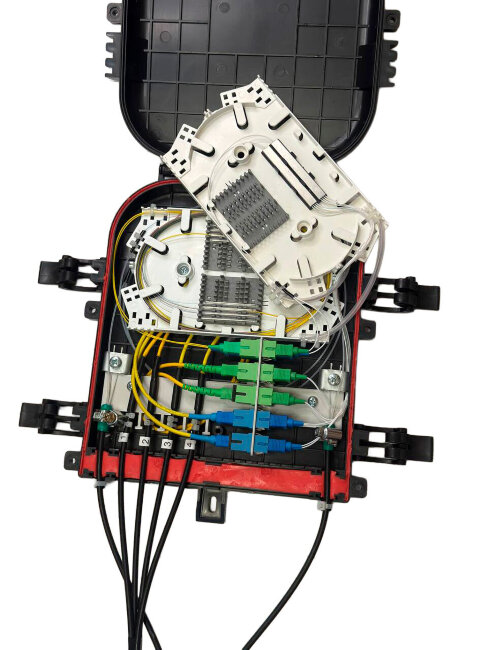

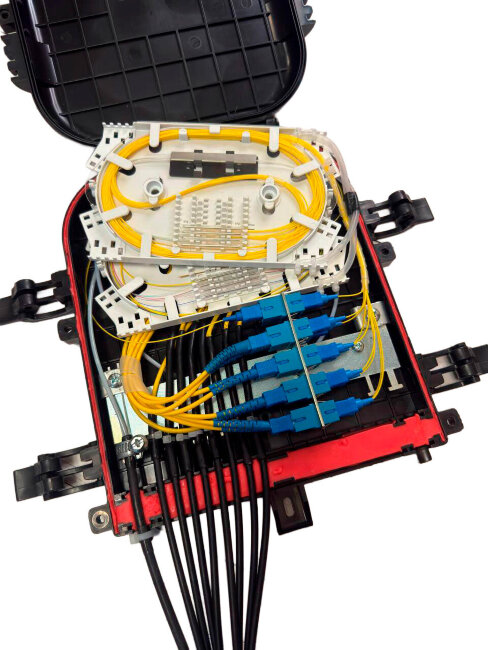

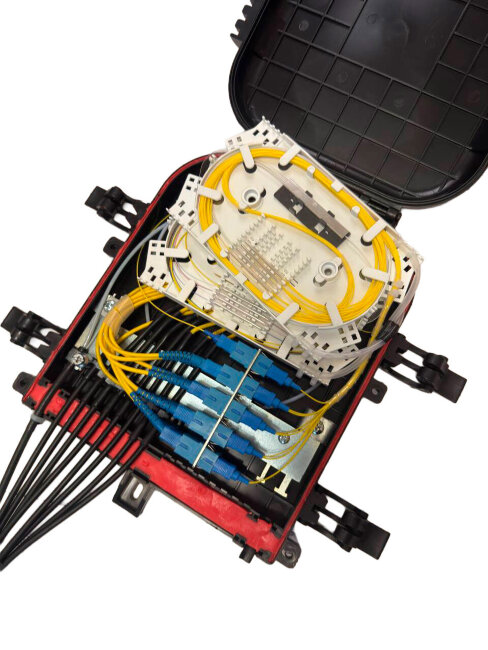

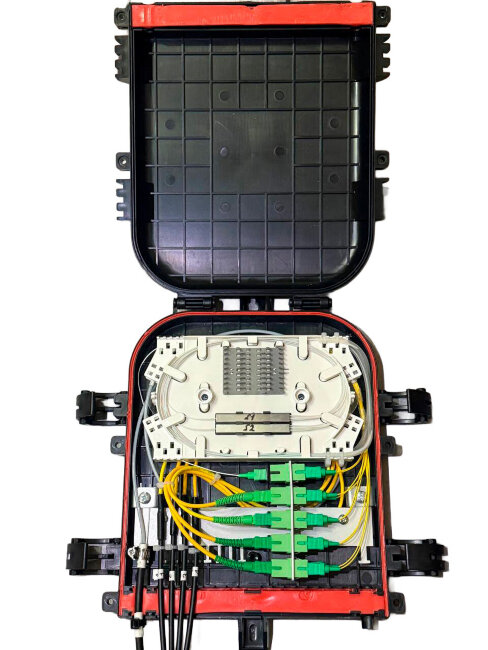

Оптическая кросс-муфта ОКМ-3023-10SC-82-М-54К/2PLC8 предназначена для
монтажа подвесного ОК,прокладываемого на открытом воздухе и внутри помещений с
абонентскими ответвлениями дроп-кабелей малого диаметра или оптических шнуров.
Конструкция кросс-муфты позволяет осуществлять:
• ввод одного транзитного ОК и отвод волокон для сварки без разрыва ОК;
• крепление ЦСЭ;
• установку как сплиттера в миникорпусе, так и универсального сплиттерного
модуля (УСМ);
• крепление кросс-муфты к опоре нержавеющей хомутной лентой НХЛ2007 и саморезами
к плоской поверхности;
• крепление кросс-муфты к опоре и к плоским поверхностям с технологическим
запасом ОК, используя кронштейн ОКМ.
• многократное открытие и закрытие кросс-муфты, добавляя или удаляя абонентов
без снижения герметичности корпуса;
• фиксацию крышки при открытии.
В случае необходимости установки муфты на опорах или стенах предлагаем
дополнительно приобрести специально разработанный уникальный кронштейн для
подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать
ее обратно без необходимости повторной фиксации или использования специального
инструмента и расходных материалов в виде, например, монтажной ленты.
| Характеристики | |
| Тип кабеля | Оптический |
| Адаптеров | До 10 |
| Тип | SC |
| Абонентских ОК | до 8 |
| Магистральных ОК | до 2 |
| Сварок | до 54 |
| PLC или УСМ | да |

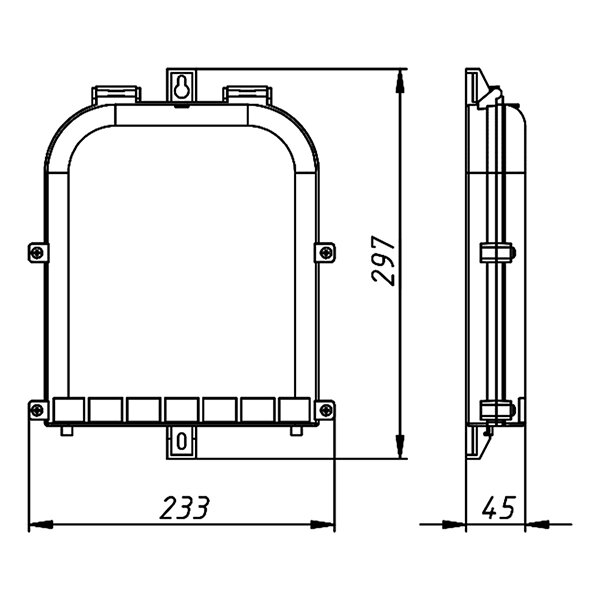

| Размеры изделия (ДхШхВ), мм | 297х233х45 |
| Масса изделия ±10%, кг | 0,8 |
| Тип муфты | тупиковая |
| Макс. кол-во кассет, шт | 2 |
| Возможность транзита | да |
| Броня | без брони |
| Температура эксплуатации, ºС | от -60 до 70 |
| Относительная влажность, % | 80 |
| Степерь защиты | IP67 |
| Макс.наружный диаметр подвесного самонесущего оптического кабеля, мм | 9,5 |
| Диаметр абонентских кабелей, мм | до 4 |
| Комплектация ОКМ-3023-10SC-82-М-54К/2PLC8 | |
| Корпус с уплотнителем | 1 шт. |
| Крышка с уплотнителем | 1 шт. |
| Сплайс-кассета | 2 шт. |
| Планка фиксации кабелей и установки адаптеров | 1 шт. |
| Ложемент PLC сплиттера | 1 шт. |
| Ложемент КЗДС | 3 шт. |
| Саморез 4,2×13 крепления кассеты | 1 шт. |
| Саморез 2,9×9,5 крепления ложемента адаптеров | 2 шт. |
| Винт невыпадающий М4×20 | 4 шт. |
| Руководство по монтажу | 1 шт. |
Конструктор номенклатуры кросс-муфт
Изготовитель VolSip, Россия
