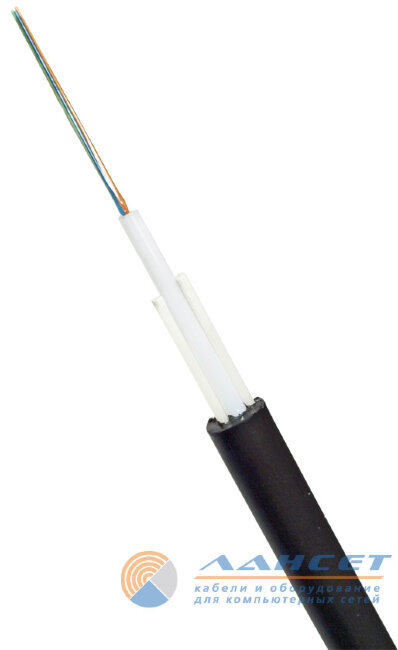

ОТЦ-24А-2,7 (2,7кН) (24 волокна) (нов.конструкция)

Оптический кабель ОТЦ, ОТЦН.

Маркировка ОТЦ- * А-2,7, где * - количество волокон.
Кабель волоконно-оптический диэлектрический, одномодульной конструкции с одномодовым или многомодовым волокном, без бронепокровов.

Кабель ОТЦН имеет наружную оболочку из полиэтилена нераспространяющего горение
или из материала не выделяющего галогенов при горении LS HF.

Назначение

Кабель предназначен для прокладки в кабельной канализации в полиэтиленовых защитных трубах. Возможно подвешивание на небольшие расстояния.
Кабели предназначены для эксплуатации в диапазоне температур от минус 40 °С до 50 °С.
Количество оптических волокон в кабеле - от 2 до 24.

Конструкция кабеля марки ОТЦ с 01 июня 2023 года

Кабели содержат центральный оптический модуль (ЦОМ), поверх ЦОМ наложена наружная оболочка из полиэтилена в которой параллельно ЦОМ проложены 2 периферийных силовых элемента (ПСЭ) в виде стеклопластиковых прутков. Свободное пространство в оптическом модуле заполнено гидрофобным заполнителем.



1. Оптический модуль:
      - оптические волокна одномодовые соответствующие рекомендации G.652D (тип A), окрашенные;
      - гидрофобный заполнитель;
      - полиэтилентерефталат.
    Оптический модуль выполнен в виде трубки из ПБТ

2. Силовой элемент:
      - стеклопластиковые стержни – 2 штуки.

3. Наружная оболочка из полиэтилена средней плотности


Допустимое растягивающее усилие от 1,5 до 2,7 кН.
Допустимое раздавливающее усилие не менее 0,3 кН/см.
Количество оптических волокон в кабеле - от 2 до 32.

Завод изготовитель Еврокабель-1
