Патч-панель 19" Кат. 5е Cabeus PL-24-Cat.5e-SH-Dual IDC 1U 24 порта
| Количество портов | 24 |
| Высота в юнитах | 1U |
| Категория | 5е |
| Экранирование | Есть |
| Бренд | Cabeus |
![Настенный шкаф "ПРЕМИУМ" сб-разб (дв.Стекло) 19" * (570*450) СЕРЫЙ](/wa-data/public/shop/products/39/26/2639/images/6706/6706.0x190.jpg "Настенный шкаф "ПРЕМИУМ" сб-разб (дв.Стекло) 19" * (570*450) СЕРЫЙ")
![Кросс оптический 19" 64-SC-2U (сплошная передняя панель)](/wa-data/public/shop/products/87/08/887/images/18585/18585.0x190.jpg "Кросс оптический 19" 64-SC-2U (сплошная передняя панель)")
Описание
Коммутационные панели (патч-панели) предназначены для терминирования на них
кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с
другом при помощи коммутационных шнуров.

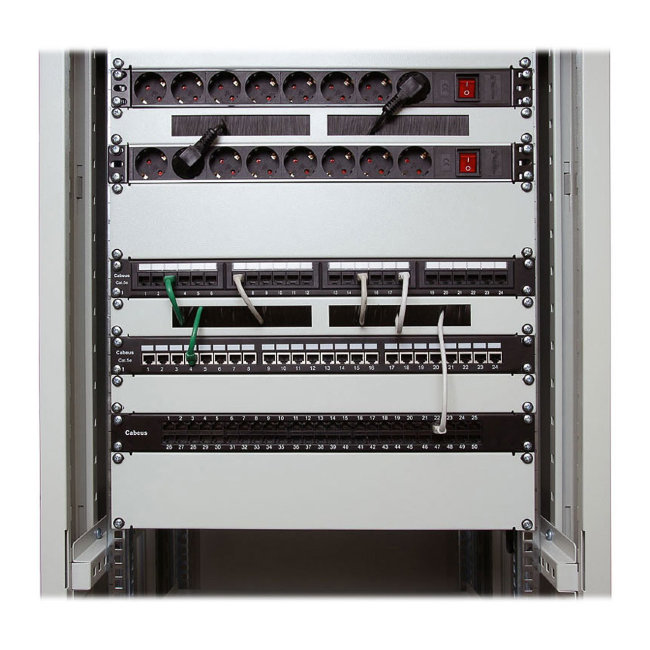

Экранированная патч-панель Cabeus выполнена в 19” формате и предназначена для
установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам
категории 5е.

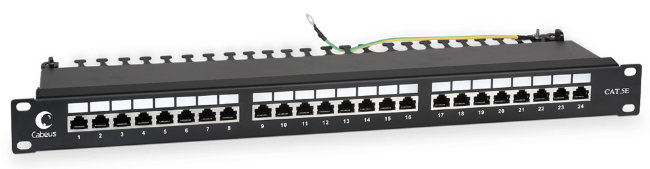

С лицевой стороны все порты пронумерованы и имеют дополнительные поля для

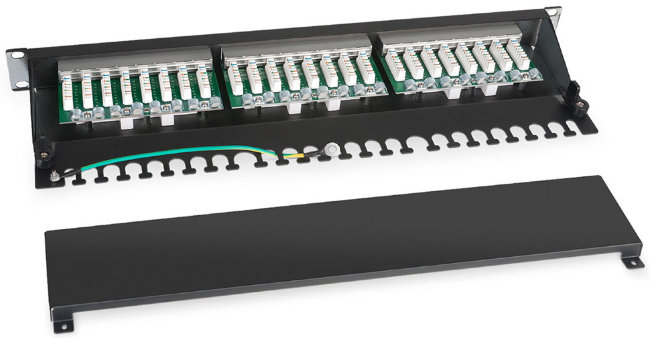

нанесения маркировки. Корпус полностью металлический с разборной крышкой быстрой
фиксации. Имеется проводник заземления.

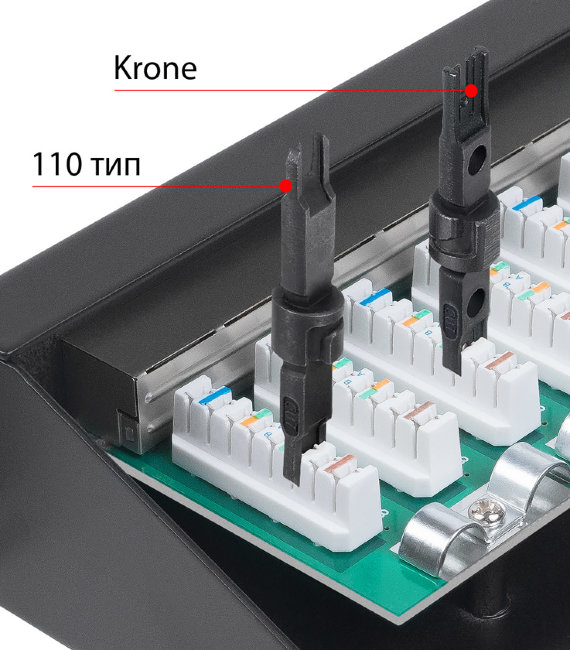

С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной
маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под
45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки
проводников подходят ножи тип 110 и Krone.

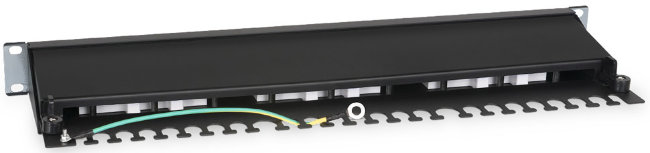

Патч-панель имеет встроенный задний организатор для фиксации кабелей и
дополнительный фиксатор экрана кабеля.
Описание
• Тип установки: шкаф или стойка 19''
• Высота: 1U (24 порта)
• Категория: 5е
• Полоса пропускания: 100 МГц
• Тип разъема: RJ45/8р8с
• Исполнение: экранированное
• Тип терминирования: 110/Krone

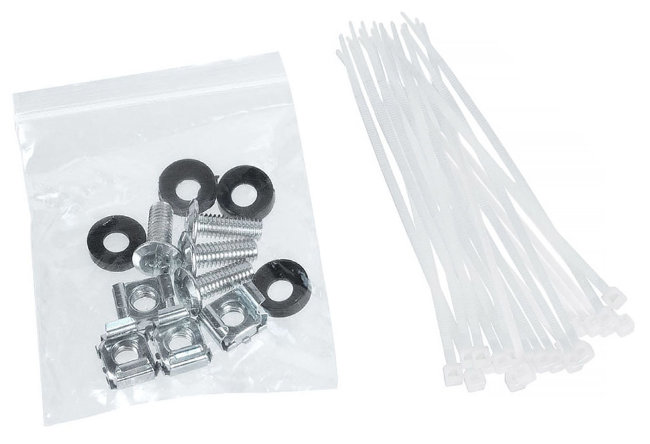

Комплектность поставки
• Патч-панель – 1шт
• Стяжка нейлоновая – 24шт
• Комплект крепежа (винт, шайба, гайка М6) – 4шт
• Провод заземления – 1шт
• Упаковка: индивидуальная картонная коробка
Соответствие стандартам
ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246
| Характеристики | |
| Параметр | Значение |
| Ед. измерения | шт. |
| Вес | 1.78 кг. |
| Объем | 0.005 м³. |
| Тип | Патч-панель |
| Исполнение | 19" |
| Категория | Кат. 5е |
| Экранирование | Да |
| Кол-во портов | 24 |
| Высота (U) | 1U |
| Тип порта | RJ-45 |
| Технические характеристики | |
| Параметр | Значение |
| Ширина (мм) | 445 |
| Ширина с креплением (мм) | 482 |
| Высота (мм) | 45 / 1U |
| Глубина / Длина (мм) | 135 |
| Вес (кг) | 1,54 |
| Вес в упаковке (кг) | 1,78 |
| Ширина упаковки (мм) | 510 |
| Длина упаковки (мм) | 165 |
| Высота упаковки (мм) | 65 |
| Объем (м3) | 0,005 |
| Количество портов | 24 |
| Тип | экранированная |
| Заделка контактов | Dual IDC |
| Цвет | черный |
| Электрические характеристики | |
| Параметр | Значение |
| Контактное сопротивление | 20 мОм |
| Сопротивление изоляции | 500 МОм |
| Электрическая прочность диэлектрика | 1000 В/1 мин. (переменный ток RMS, 60 Гц) |
Эксплуатация
• Подключаемые проводники: одножильные 22 – 25 AWG
• Количество подключений: не менее 750 циклов
• Усилие удержания разъема: 50Н/1 мин
• Допустимая температура хранения: от -40 до +70
• Допустимая температура монтажа: от 0 до +50
• Допустимая температура эксплуатации: от +5 до +60
Материалы
• Корпус: сталь 1,6 мм, крышка из стали толщиной 1,0 мм
• Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
• Корпус: ударопрочный ABS-пластик, UL-94V-0
• Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
• Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением
золотом 1,27 мкм поверх 2,54 мкм никеля
• IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова
Особенности конструкции
• Цифровая маркировка портов с лицевой стороны панели
• Дополнительные площадки для маркировки с лицевой стороны
• Цифровая маркировка IDC контактов
• Встроенный задний кабельный организатор кабеля
• Проводник заземления
• Съемная металлическая крышка быстрого монтажа
• Поддерживаемые приложения
• 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155,
100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
