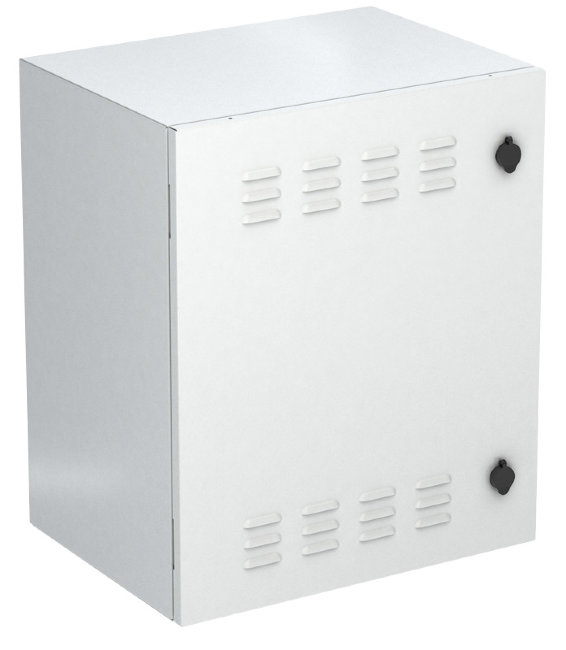

Шкаф ШКТ-НВ-15U (600х450)
Телекоммуникационный климатический навесной шкаф уличного исполнения
Температура эксплуатации -45 до +40°С
| Этажность, U | 15 |
| Ширина, мм | 630 |
| Высота, мм | 714 |
| Глубина, мм | 450 |
| Степень защиты IP | 65 |
| Вариант исполнения | Настенный |
| Вентиляторы в комплекте | Нет |
| Обогреватели в комплекте | Нет |
| Производитель | ССД |
Описание
Предназначен для размещения активного и пассивного телекоммуникационного
оборудования в сложных климатических условиях внешней окружающей среды. Изделие
выполнено в системе несущих конструкций серии 482,6 мм (19”) по ГОСТ 28601.2-90
(МЭК 297).
Климатическое исполнение У1 (опционально УХЛ1 по ГОСТ 15150-69 и предназначено
для эксплуатации на улице, а также внутри помещений при температуре от минус 45
до плюс 40 °С, при верхнем рабочем значении относительной влажности 98% при
температуре 25 °С.
Особенности
• Имеет цельнометаллическую сварную конструкцию.
• Крепление шкафа осуществляется на стену или столб (крепление на столб
приобретается дополнительно).
• Отверстие в кронштейне для крепления шкафа на стену имеет диаметр 12
мм.

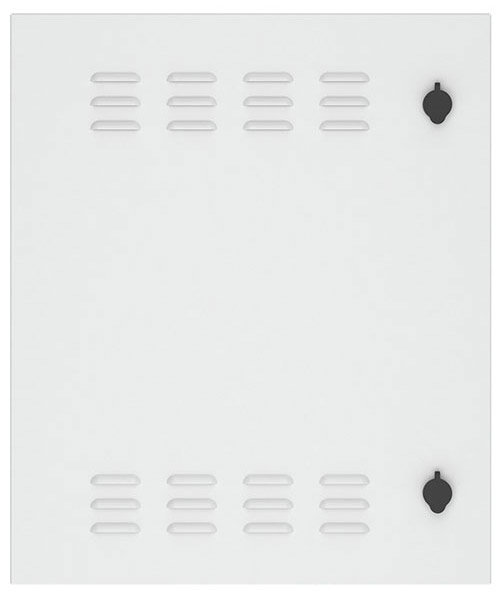

• Дверь шкафа двухслойная вентилируемая, внутри установлен фильтр, также
имеются места для установки вентиляторного модуля.

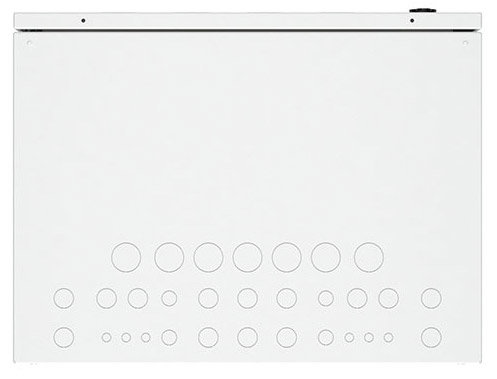

• Кабельные вводы в шкафу выламываемые, расположены в днище. Внутри шкаф
обклеен утеплителем.
• Вертикальные направляющие регулируются по глубине.
• Все металлические части шкафа соединены в единый контур.
• Степень защиты оболочки IP65 (с установленным кондиционером или
вентиляторным модулем - IP55).
| Характеристики | |||||
| Наименование | Полезная глубина,мм | Высота,мм | Ширина,мм | Глубина,мм | Масса,кг |
| ШКТ-НВ-6U (600х350мм) | 250 | 290 | 630 | 350 | 17 |
| ШКТ-НВ-6U (600х450мм) | 350 | 450 | 19 | ||
| ШКТ-НВ-6U (600х550мм) | 450 | 550 | 21 | ||
| ШКТ-НВ-6U (600х650мм) | 550 | 650 | 23 | ||
| ШКТ-НВ-9U (600х350мм) | 250 | 440 | 630 | 350 | 25 |
| ШКТ-НВ-9U (600х450мм) | 350 | 450 | 28 | ||
| ШКТ-НВ-9U (600х550мм) | 450 | 550 | 31 | ||
| ШКТ-НВ-9U (600х650мм) | 550 | 650 | 34 | ||
| ШКТ-НВ-12U (600х350мм) | 250 | 580 | 630 | 350 | 36 |
| ШКТ-НВ-12U (600х450мм) | 350 | 450 | 40 | ||
| ШКТ-НВ-12U (600х550мм) | 450 | 550 | 43 | ||
| ШКТ-НВ-12U (600х650мм) | 550 | 650 | 47 | ||
| ШКТ-НВ-15U (600х350мм) | 250 | 714 | 630 | 350 | 42 |
| ШКТ-НВ-15U (600х450мм) | 350 | 450 | 46 | ||
| ШКТ-НВ-15U (600х550мм) | 450 | 550 | 50 | ||
| ШКТ-НВ-15U (600х650мм) | 550 | 650 | 54 | ||
| ШКТ-НВ-18U (600х350мм) | 250 | 847 | 630 | 350 | 48 |
| ШКТ-НВ-18U (600х450мм) | 350 | 450 | 52 | ||
| ШКТ-НВ-18U (600х550мм) | 450 | 550 | 57 | ||
| ШКТ-НВ-18U (600х650мм) | 550 | 650 | 61 | ||
Производитель Связьстройдеталь.
Приозводитель оставляет за собой право вносить
изменения в конструкцию шкафа без ухудшения потребительских свойств.
