Зажим натяжной анкерный ADSS14, 10kH
Для самонесущих кабелей с круглым сечением.
Пролеты до 150м.
Диаметр зажимаемого кабеля 10-14 мм
| Тип сечения кабеля | Круглый |
| Ø круглого кабеля, мм | 10-14 |
| Рабочая нагрузка, кН | 10 |
| Рекомендуемый пролёт, м | 150 |
Описание

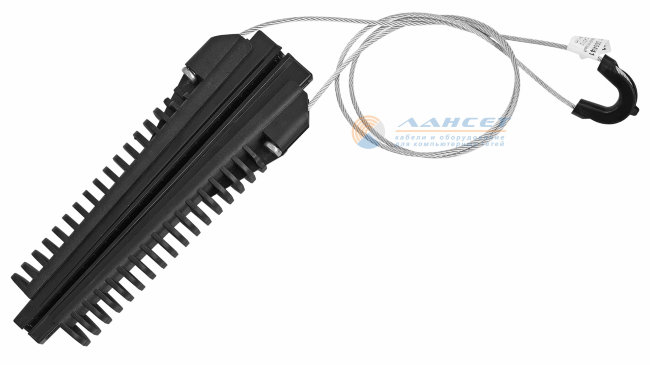

Анкерный зажим ADSS состоит из открытого конического корпуса, пары клиньев и гибкой петли из
нержавеющей стали.
Что такое ADSS кабель ?
All-dielectric self-supporting (ADSS)
Диэлектрический самонесущий кабель представляет собой тип волоконно-оптического
кабеля, который достаточно прочен, чтобы поддерживать себя между точками
крепления без использования силовых металлических элементов.
Конструкция

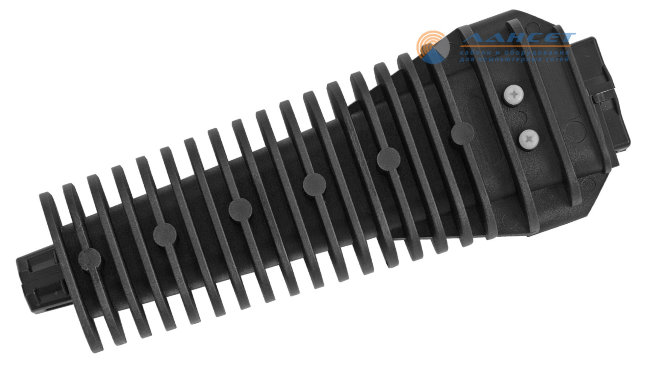

Открытый корпус натяжного анкерного зажима ADSS выполнен из термопластика с
высокой степенью устойчивости к механическим повреждениям и к воздействию
погодно-климатических условий и износа.

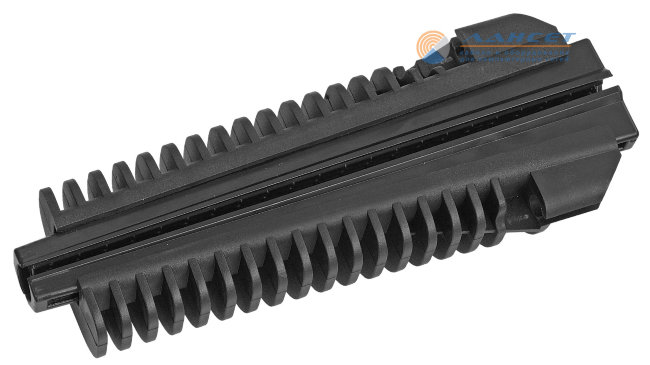

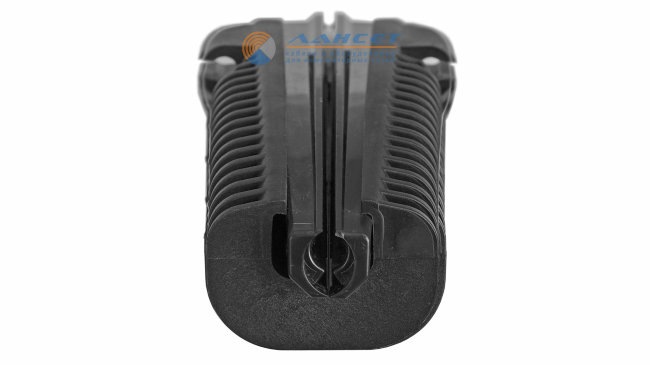

Внутренний клин натяжного зажима, состоящий из двух частей, выполнен из
изоляционного материала, обеспечивающий сжатие кабеля без повреждения его
изоляционного покрытия.
Крепление, которое невозможно потерять и которое представляет собой гибкий
тросик из нержавеющей стали; тросик оснащен седлом из изоляционного материала,
предназначенного для защиты от износа и двумя наконечниками, опрессованными на
концах для обеспечения его блокировки на корпусе ADSS.
Материал корпуса натяжного анкерного зажима ADSS - УФ-стойкий термопластик,
петля изготовлена из троса из нержавеющий стали.
Применение
Натяжной анкерный зажим ADSS для самонесущего кабеля с круглым сечением,
позволяет быстро и легко осуществить крепление кабеля типа ADSS(ОКСН) при воздушной прокладке в пролетах до 150 м без каких-либо
дополнительных специальных навыков, а возможность многократного использования
делает зажим наиболее рентабельным для подвески самонесущего кабеля.
Общие характеристики зажимов ADSS
| Наименование | Внешний диаметр зажимаемого кабеля, мм |
Предельно допустимое растягивающее усилие, кН |
Вес, кг |
| ADSS10 | 6-10 | 10 | 0.35±0.01 |
| ADSS12 | 8-12 | ||
| ADSS14 | 10-14 | ||
| ADSS16 | 12-16 | ||
| ADSS18 | 14-18 | ||
| ADSS20 | 16-20 |
Характеристики зажима ADSS
Предельно допустимое растягивающее усилие: 10,0 кН

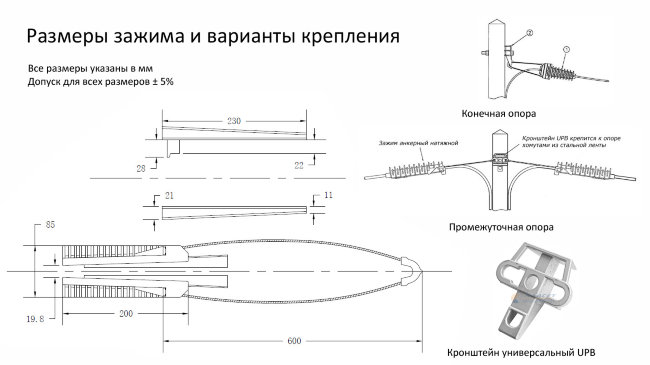

Размеры корпуса с клиньями без троса: 200*85*42 мм
Длина петли троса: 600 мм
Длина троса: 1200 мм
Диаметр троса: 3 мм
Вес зажима с тросом: 0,35 кг
Зажимы изготовлены в Китае
