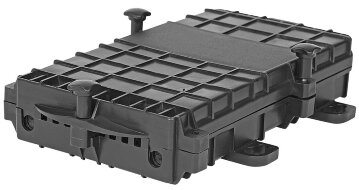

Муфта-кросс FB36, 8SC, IP67
Силиконовый уплотнитель. Высокое качество и надёжность. Возможно крепление на кронштейне с запасом кабеля.
| Количество сварок до | 8 |
| Кол-во кассет в комплекте | 1 |
| Ёмкость кассеты | 12 |
| Количество вводов/выводов | 2/8 |
| Условия прокладки | Подвешивание |
| Способ герметизации выводов | Механический |
| Производитель | Китай |
Описание
Муфта-кросс FB36, 8SC, IP67 предназначена для монтажа подвесного
магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей
малого диаметра. Наличие внутри планки с гнёздами для установки стандартных
адаптеров типа SC. Это позволяет использовать
оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.
Муфта представляет собой малогабаритный герметичный контейнер прямоугольной
формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с
тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ,
защищенных гильзами КДЗС 40мм, а на лицевой стороне панели находятся гнёзда для
установки стандартных адаптеров типа SC. На лицевой части монтажной панели
возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в
буферном покрытии 900 мкм.
Открывание и фиксирование крышки в открытом положении достигается с помощью
пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация
крышки и корпуса в закрытом положении осуществляется двумя зажимами и
невыпадающим винтом.
По периметру корпуса муфты, в местах соприкосновения с крышкой, находится
эластичный гель, с помощью которого осуществляется как герметизация корпуса, так
и герметизация введенных магистральных и абонентских кабелей.
Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает
возможность организации транзитной петли оптических модулей без разрезания.
Муфта крепится на стене или на опоре.
Характеристики
| Макс. кол-во разъёмных соединений | 10 |
| Тип адаптеров | SC |
| Кол-во вводимых ОК: | |
| - до 9 мм/транзит | 2/1 |
| - до 5 мм | 8 |
| Способ герметизации корпуса и вводов ОК | Механический |
| Герметизирующий материал | Эластомер |
| Температура эксплуатации, ºС | -60…+70 |
| Габаритные размеры: | |
| - длина, мм | 240 |
| - ширина, мм | 159 |
| - высота, мм | 46 |
| Масса, кг | 0,53 |
Комплектация
| Корпус с крышкой | 1 шт |
| Гильзы КДЗС 40мм | 8 шт |
| Монтажная панель (вставка) | 1 шт |
| Ложемент | 2шт |
| Стяжки, маркеры, изолента, хомутики, заглушки | 1 компл. |
Упаковка - картонная коробка.
Размеры упаковки, мм 265*165*55
Вес БРУТТО, кг: 0,61
Страна изготовитель - Китай
